L'installazione del prodotto deve essere eseguita da personale qualificato in conformità alle leggi e normative
locali sulla sicurezza. Il prodotto è di Classe II, secondo la norma EN 60065, e per tale ragione non deve essere
mai collegato alla terra di protezione della rete di alimentazione (PE – Protective Earthing). Il prodotto deve
essere installato nel cestello della serie Headline e non deve essere mai alimentato direttamente con un cavo di
alimentazione esterno.
Avvertenze per l'installazione
• Il prodotto non deve essere esposto a gocciolamento o a spruzzi d'acqua e va pertanto installato in un
ambiente asciutto, all'interno di edifici.
• Umidità e gocce di condensa potrebbero danneggiare il prodotto. In caso di condensa, prima di utilizzare il
prodotto, attendere che sia completamente asciutto.
• Non installare il prodotto sopra o vicino a fonti di calore o in luoghi polverosi o dove potrebbe venire a contatto
con sostanze corrosive.
• Lasciare spazio sufficiente attorno al prodotto, per garantire un'adeguata ventilazione; l'eccessiva temperatura
e/o un eccessivo riscaldamento possono compromettere il funzionamento e la durata del prodotto.
• Per evitare di ferirsi, questo prodotto deve essere installato nel cestello, seguendo le istruzioni di montaggio
riportate nel Capitolo .
In accordo con la direttiva europea 004/108/EC (EMC), il prodotto deve essere installato utilizzando dispositivi,
cavi e connettori che consentano di rispettare i requisiti imposti da tale direttiva per le installazioni fisse.
Messa a terra dell'impianto d'antenna
Il cestello sul quale sarà installato il prodotto deve essere collegato, direttamente o attraverso il rack, all'elettrodo
di terra dell'impianto d'antenna conformemente alla norma EN50083-1, par. 10. Si raccomanda di attenersi alle
disposizioni della norma EN 50083-1 e di non collegare il cestello o il rack alla terra di protezione della rete
elettrica di alimentazione.
IMPORTANTE: Non togliere mai il coperchio del prodotto, parti a tensione pericolosa possono risultare accessibili
all'apertura dell'involucro. Solo personale addestrato e autorizzato può aprire il prodotto. In caso di guasto non
tentate di riparare il prodotto altrimenti la garanzia non sarà più valida.
Modulatori A/V vestigiali, disponibili nelle versioni mono, stereo e multistandard. Con un solo modello è possibile
coprire tutta la banda 47-86 MHz. Possibilità di regolare il livello della portante audio in uscita, separatamente
rispetto al livello RF, mediante il programmatore TPE.
La tecnologia utilizzata prevede una doppia conversione con filtro saw e filtro tracking. Questo permette di otte-
nere un'eccezionale pulizia della banda, soprattutto ai canali distanti, che consente la distribuzione di 80 canali in
un'unica centrale con un C/N finale maggiore di 47dB.
All'interno dell'imballo dei modulatori sono inclusi i seguenti accessori:
• ponticello da 41 mm adatto per la miscelazione dei segnali tra diversi moduli;
• cavo RCA per il collegamento dei modulatori alla sorgente.

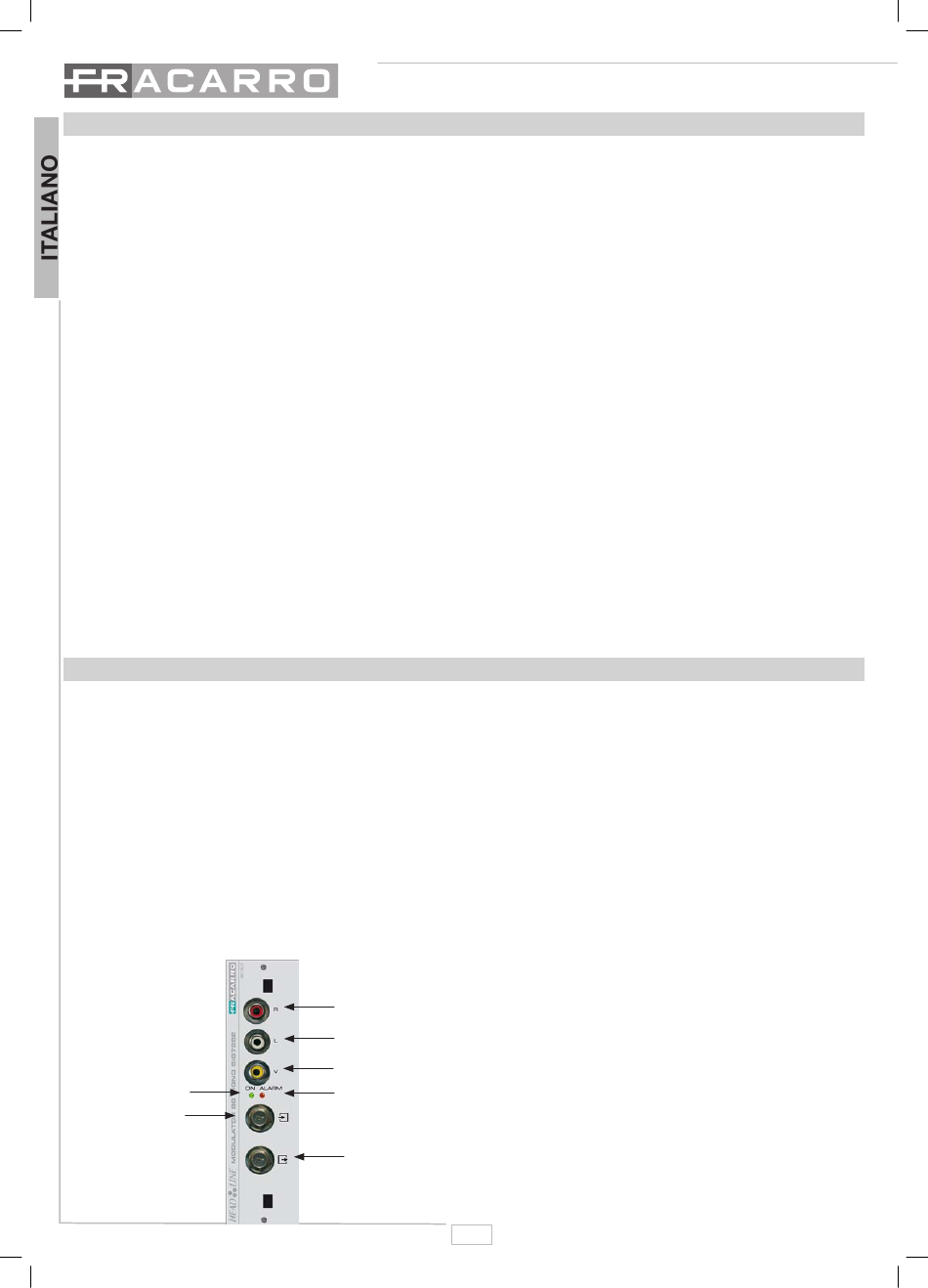

Sul pannello frontale sono presenti i connettori RCA (ingressi A/V) e i connettori F (ingresso miscelazione e uscita
RF canale modulato): (vedi Fig.1).
LED VERDE "ON"
INGRESSO
MISCELAZIONE
Fig. 1

1. AVVERTENZE PER LA SICUREZZA

2. DESCRIZIONE DEL MODULATORE
INGRESSO AUDIO RIGHT
INGRESSO AUDIO LEFT
INGRESSO VIDEO
LED ROSSO "ALARM"
USCITA RF CANALE
MODULATO
Il led verde acceso indica che il modulo è
alimentato. Il led verde lampeggiante indi-
ca che il modulo è stato selezionato per la
programmazione.
Il led rosso indica che è stato rilevato un
malfunzionamento, se acceso provare a
resettare il modulo. Se il problema persiste
mandare il modulo in riparazione.
