Vaillant turboMAX pro VUW BE 242/2-3 Notice D'installation page 30

3 Installation – Installatie – Installation
F3
F1

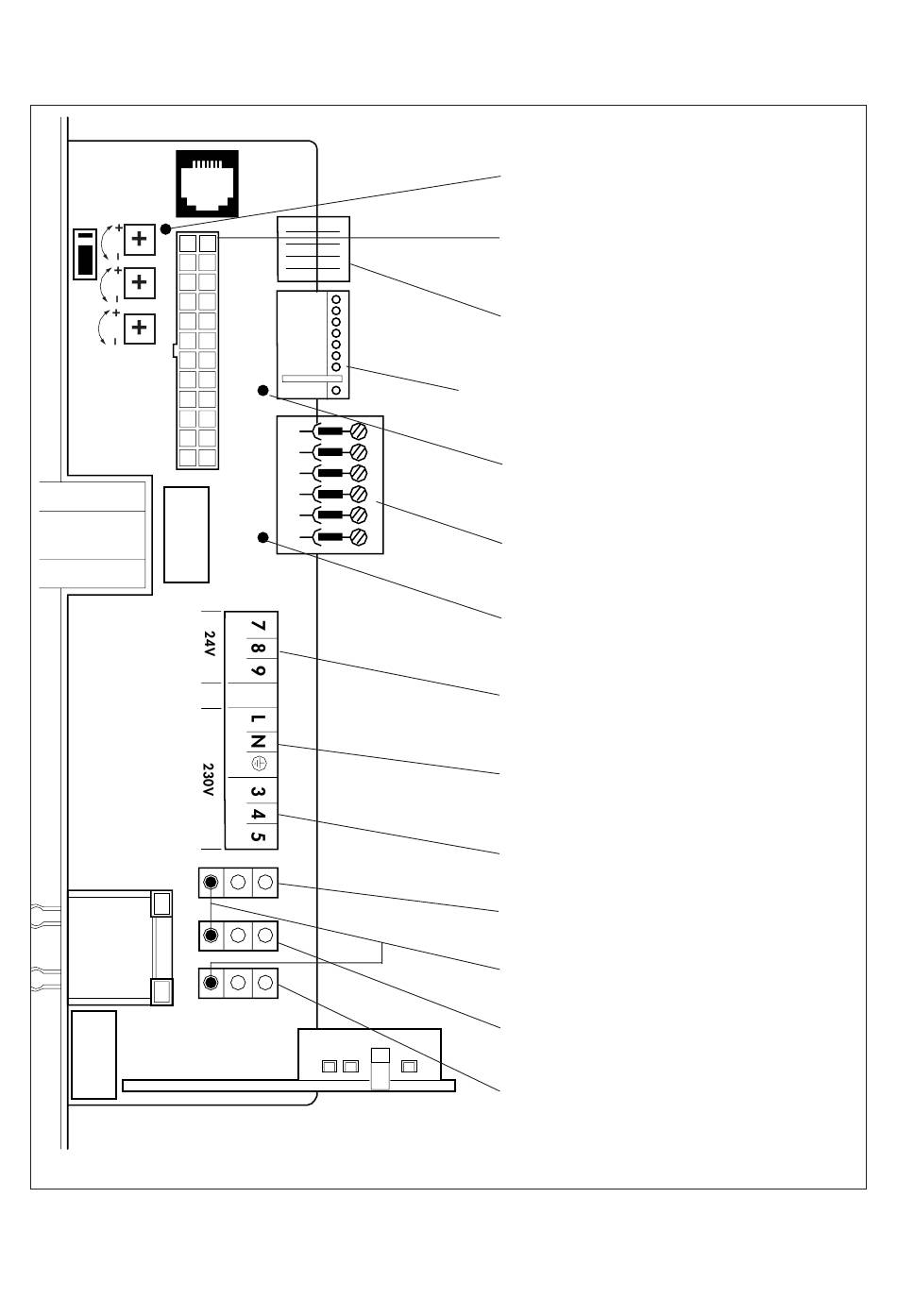

Fig. 3.13 Câblage des raccords
Afb. 3.13 Aansluitingen
Abb. 3.13 Anschlussverdrahtung
30
Point de text +5 V
Testpunt +5 V
Testpunkt +5 V
Fiche X2 pour groupes internes
Stekkerverbinding X2 voor interne elementen
Steckplatz X2 für interne Aggregate
Fiche X4 pour vanne diviseuse
Stekkerverbinding X4 voor verdeelklep
Steckplatz X4 für Vorrangumschaltventil
Fiche X7 pour raccordement du boîtier en option
Stekkerverbinding X7 voor aansluiting toebehorenbox
Steckplatz X7 für Anschluss Zubehör-Box
Point de test +24 V
Testpunt +24 V
Testpunkt +24 V
Fiche X8 pour raccordement VRC-VC
Stekkerverbinding X8 voor aansluiting VRC-VC
Steckplatz X8 für Anschluss VRC-VC
Point de test GND
Testpunt GND
Testpunkt GND
Thermostat 24 V: raccords 7, 8 et 9
Kamerthermostaat 24 V: aansluitingen 7, 8 en 9
Raumthermostat 24 V: Anschlüsse 7, 8 und 9
Raccordement au réseau: raccords N, L et terre
Netaansluiting: aansluitingen N, L en aarding
Netzanschluß: Anschlüsse N, L und Erde
Thermostat 230 V: raccords 3, 4 et 5
Kamerthermostaat 230 V: aansluitingen 3, 4 en 5
Raumthermostat 230 V: Anschlüsse 3, 4 und 5
Fiche X12: raccord pompe
Stekkerverbinding X12: aansluiting pomp
Steckplatz X 12: Anschluss Pumpe
Phase L
Fase L
Phase L
Fiche X14: raccord bloc de gaz
Stekkerverbinding X14: aansluiting gasblok
Steckplatz X 14: Anschluss Gasarmatur
Fiche X13: raccord ventilateur
Stekkerverbinding X13: aansluiting ventilator
Steckplatz X 13: Anschluss Ventilator
Notice d'installation, Installatievoorschriften, Installationsanleitung turboMAX pro R3
