IP-SPOT108 - Projecteur à 36 LED RVB K2 Luxeon 3W - IP65 - DMX

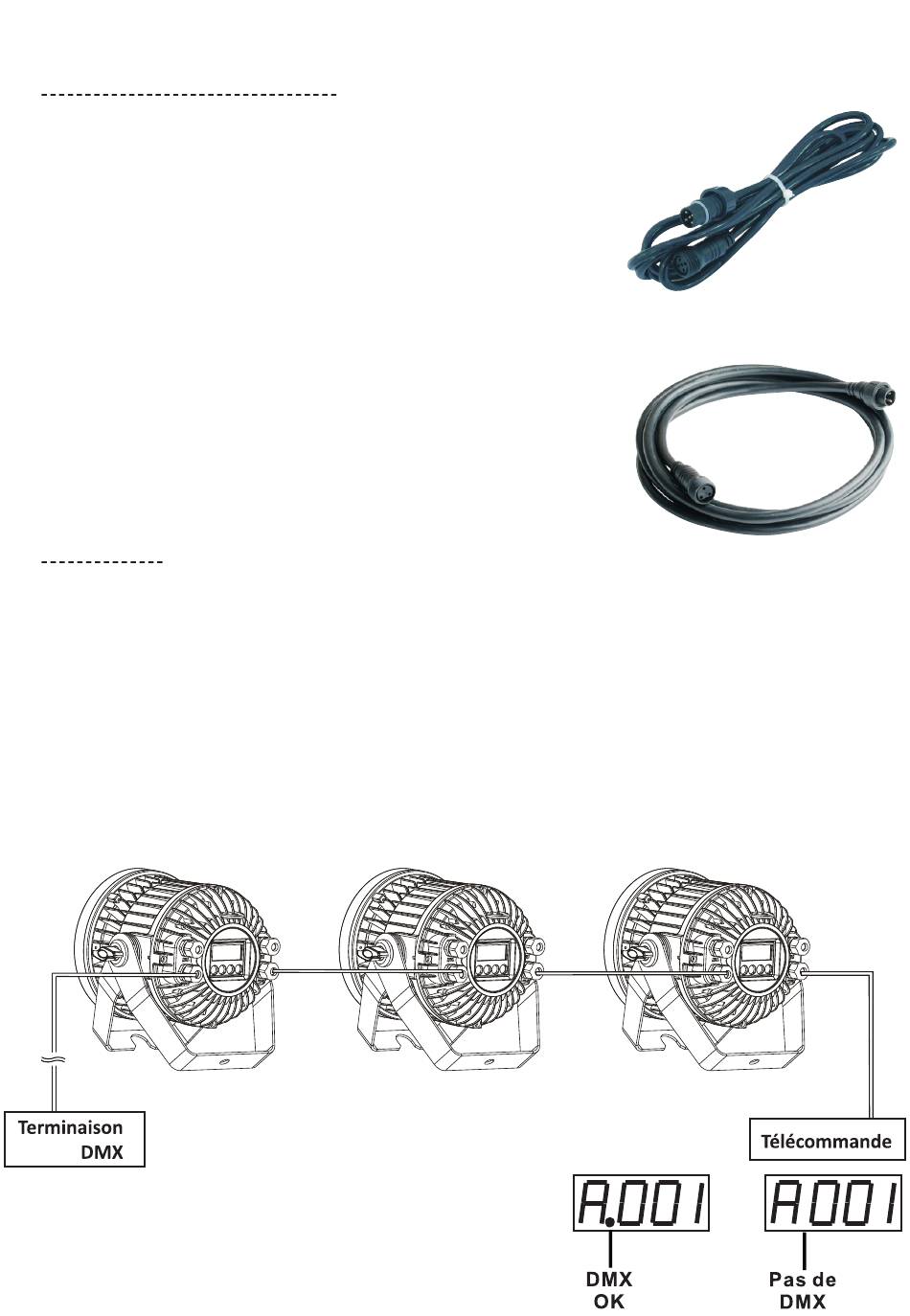

5.3 - Cordons iP dMx et Secteur en option
Afin d'assurer un fonctionnement en extérieur, ce projecteur est équipé de fiches
IP-DMX. Le signal qu'elles transportent est du DMX-512 standard, mais le format de
ces fiches est différent des fiches habituellement utilisées pour le DMX.
Pour connecter plusieurs appareils compatibles avec ce type de câblage, vous
devez utiliser les câbles dMx-iP Fem/dMx-iP Mâle (c-dMx3 réf. : 9107). Ce
cordon est équipé de fiches 5 connecteurs.
Pour toute utilisation en extérieur, n'utilisez pas de fiche XLR standard. Pour toute
connexion extérieure, dans le cas où vous n'utiliseriez pas le câblage adéquat,
protégez chaque connexion ou modification dans un boîtier étanche.
De même que pour le câblage DMX, l'alimentation secteur est réalisée grâce à
des connecteurs spécifiques étanches. Pour relier plusieurs IP-SPOT108 entre eux
utilisez les câbles Secteur-iP Fem / Secteur-iP Mâle (c-PoWer3 réf. : 9108). Ce
cordon est équipé de fiches 3 connecteurs.
Pour toute utilisation en extérieur, n'utilisez pas de fiche secteur standard.
Pour toute connexion extérieure, dans le cas où vous n'utiliseriez pas le câblage
adéquat, protégez chaque connexion ou modification dans un boîtier étanche.
5.4 - Adressage dMx
Tous les appareils doivent avoir une adresse DMX quand vous utilisez un signal DMX, ainsi l'appareil répondra au
signal qui lui est adressé. L'adresse est le numéro du canal sur lequel l'appareil reçoit l'information envoyé par la
télécommande DMX.
Vous pouvez programmer tous les appareils sur la même adresse ainsi tous les appareils répondront au même signal
DMX simultanément, ou vous pouvez programmer chaque appareil sur des adresses différentes, ainsi chaque appareil
répondra à son signal DMX, ils seront donc indépendants.
L'IP-SPOT108 peut fonctionner grâce à 6, 4 ou 3 canaux.
Pour adresser séparément chaque appareils vous devez sauter 6, 4 ou 3 canaux entre chaque adresse.
Par exemple : En mode 6 canaux :
L'adresse du premier appareil sera 1, celle du second appareil sera 7 (1+6), celle du troisième appareil sera 13 (7+6),
ainsi de suite.
Adresse 13
nB : Après avoir allumé le projecteur, l'appareil détectera
automatiquement le signal dMx. S'il reçoit le signal, l'écran du tableau
de bord affichera «A.001», s'il ne reçoit aucun signal, l'écran affichera
«A001».
Page 6
Adresse 7
Adresse 1
