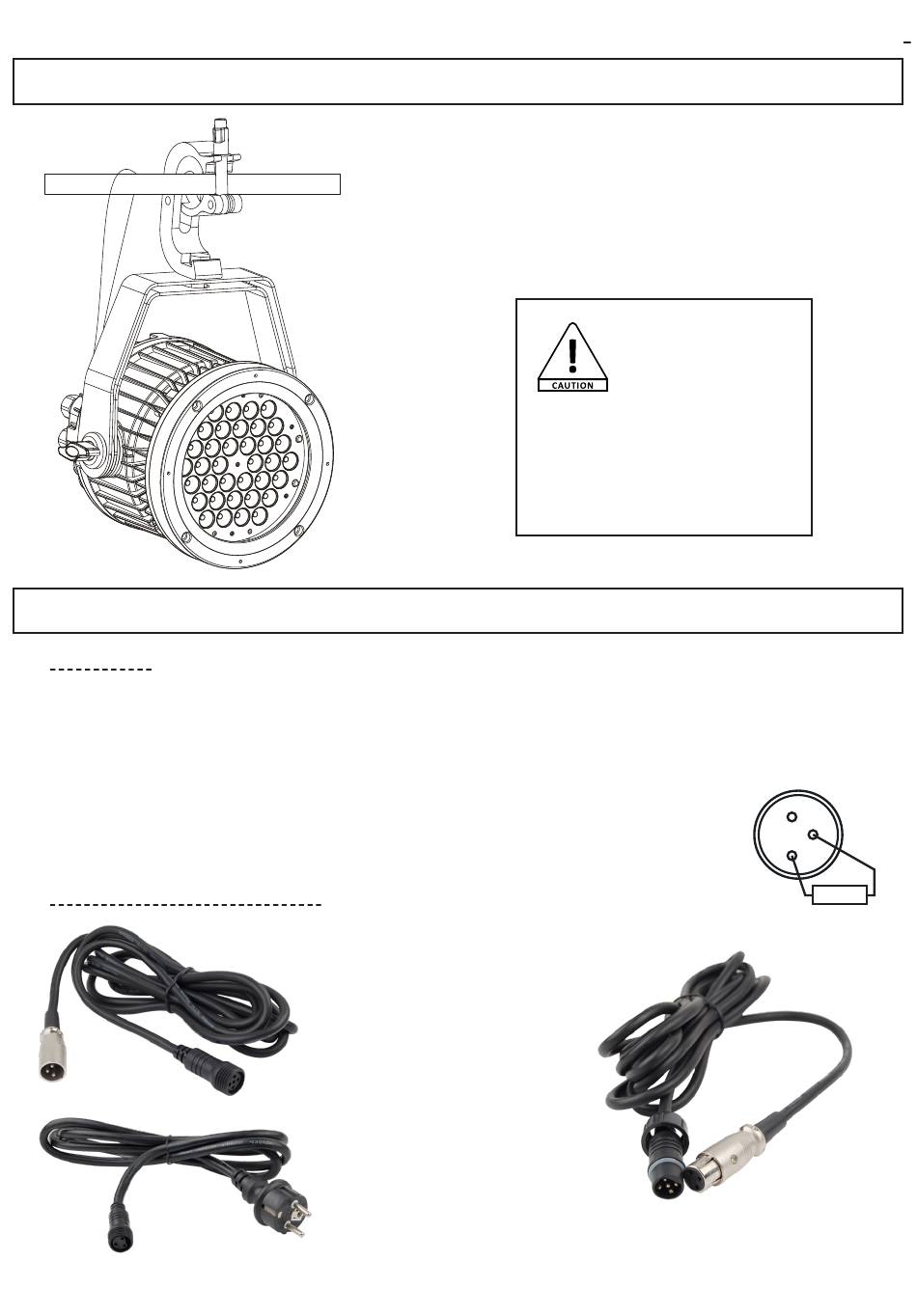

4 - installation
5 - câblage et Adressage dMx
5.1 - câblage dMx
Utilisez des câbles XLR 3PIN pour relier vos appareils les uns aux autres. Branchez votre télécommande DMX à l'entrée DMX
du premier appareil de votre chaîne DMX avec un câble XLR. Branchez ensuite à la sortie DMX de votre premier projecteur un
câble XLR que vous reliez à l'entrée DMX de votre second appareil. Reliez toujours la sortie du premier appareil à l'entrée de
l'appareil suivant, jusqu'à ce que tous les appareils soient reliés les uns aux autres.
nB : Pour une installation dMx où les câbles ont à couvrir une distance de plus de 100 m, il est
recommandé d'utiliser un terminal dMx qui est tout simplement une fiche xLr munie d'une résistance
de 120 ohm soudée entre les bornes 2 et 3. Branchez cette fiche à la sortie dMx du dernier appareil
de la chaîne.
5.2 - Cordons iP Secteur et dMx fournis
cordon iP Secteur : Permet de relier l'IP-SPOT108 au
secteur (Fiche IP 3 broches femelle - 2 pôles + terre)
IP-SPOT108 - Projecteur à 36 LED RVB K2 Luxeon 3W - IP65 - DMX
cordon iP dMx in : Permet
de relier l'IP-SPOT108 à un
contrôleur DMX ou à d'autres
appareils non IP (XLR 3
broches mâle - Fiche IP 5
broches femelle)
Avant de fixer votre appareil assurez vous que l'installation
puisse supporter une charge minimum de 10 fois le poids de
votre appareil.
Branchez la prise d'alimentation de votre projecteur.
Le IP-SPOT108 peut être installé directement sur le sol, ou
accroché dans n'importe quelle position sur une poutre.
Note
l'installation dans un
lieu public, la législation
impose
appareil
accroche de sécurité. Ce système de
sécurité doit supporter 10 fois le poids
de l'appareil donc, pour l'IP-SPOT108
vous devez prévoir une élingue capable
de supporter 60 Kg).
cordon iP dMx out : Permet de relier l'IP-SPOT108 à d'autres
appareils DMX non IP (XLR 3 broches femelle - Fiche IP 5
broches mâle)
:
Lors
de
pour
chaque
une
double
1
3
2
R
120 Ω 1/4W
Page 5
