8.2 Les Tracés
En raison de la taille de l'écran LCD, de la résolution et des paramètres de système, les
traces affichées sur l'écran peuvent sembler différentes de la liste imprimée de
l'enregistreur. Prenez la liste imprimée comme critère en faisant des diagnostics.
Principaux traces
1, 2
Tracé FHR1/FHR2
3 Tracé AFM
4 Tracé TOCO
Autres elements:
AVERTISSEMENT

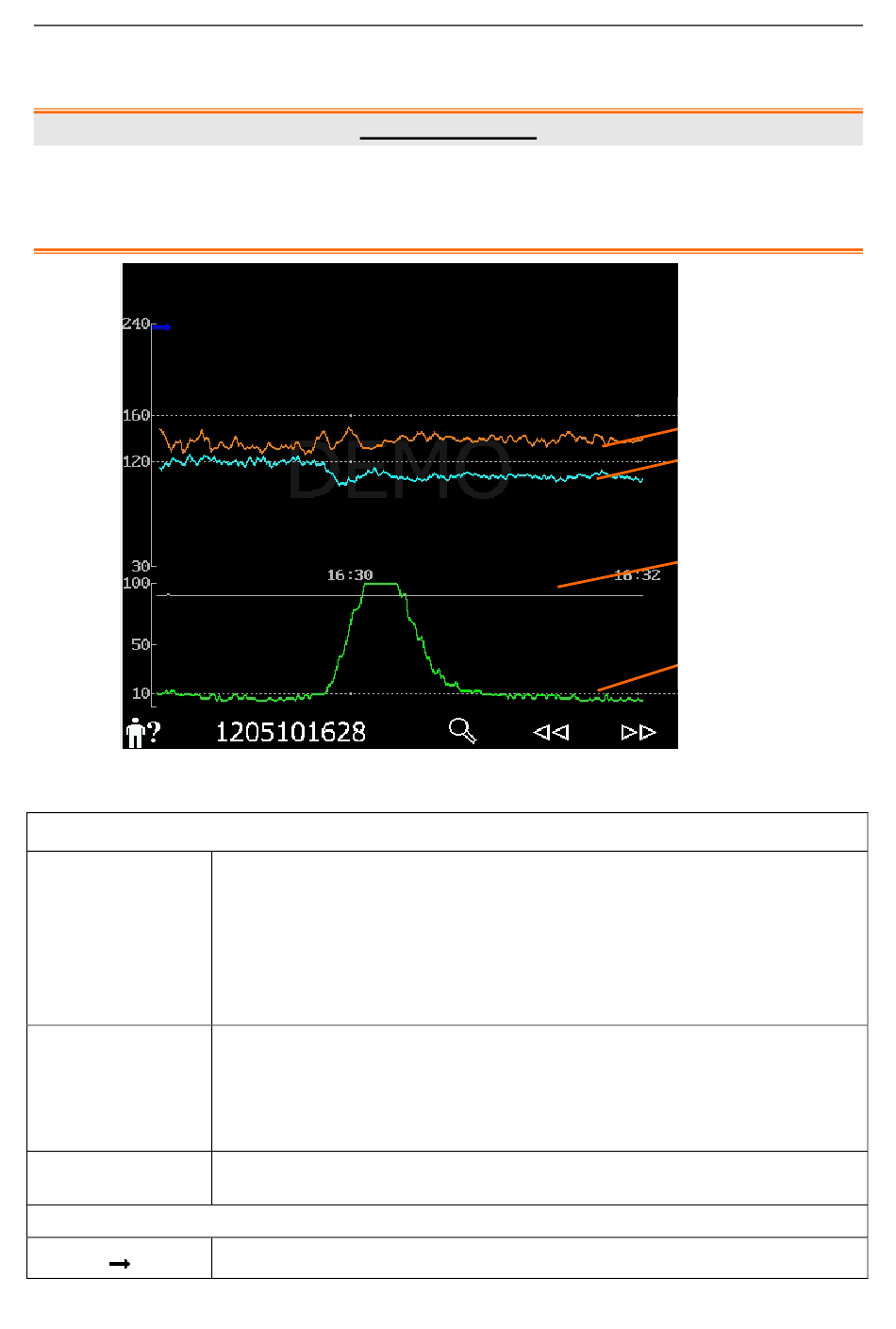

Figure 8-4 Tracé
L'axe y des ordonnées du tracé indique les valeurs de la FHR, dont la portée
est de 30 bpm ~ 240bpm (standard américain) ou 50 bpm ~ 210 bpm
(standard international).
Les positions des deux lignes cassées entre le panneau de fréquence
cardiaque foetale varie selon les limites de l'alarme (avec un minimum de 100
et un maximum de 180). Aussi, vous pourriez voir si la fréquence cardiaque
fœtale est faible ou élevé.
L'axe y des ordonnées indique le champ d'application de la circulation fœtale.
REMARQUE
:
Le tracé du AFM est à titre de référence seulement. Utiliser la marque du MF
comme critère.
L'axe y des ordonnées indique la valeur de TOCO, dont la portée est de 0 % ~
100%.
Ce symbole indique le début d'une nouvelle surveillance.
Compréhension des Résultants de Mesures
- 61 -
1 Tracé FHR1
2 Tracé FHR2
3 Tracé AFM
4 Tracé TOCO
