Manuel Utilisateur de Moniteur Foetal de F2 & F3
Annexe 2 Signal d'entrée / sortie connecteur
Les accessoires connectés à ces interfaces doivent être certifiés selon les normes de la CEI (Par
exemple, CEI 60950 pour le matériel de traitement de données, CEI 60601-1 pour les
équipements médicaux). En outre, toutes les configurations sont conformes à la version valide de
la norme de système de la CEI 60601-1-1. Toute personne qui connecte de l'équipement
supplémentaire au signal connecteur d'entrée ou au signal connecteur de sortie configure un
système médical, et devient responsable que le système soit conforme aux exigences de la version
valide de la norme de système de la CEI 60601-1-1. En cas de doute, contacter notre département
de service technique ou votre distributeur local.

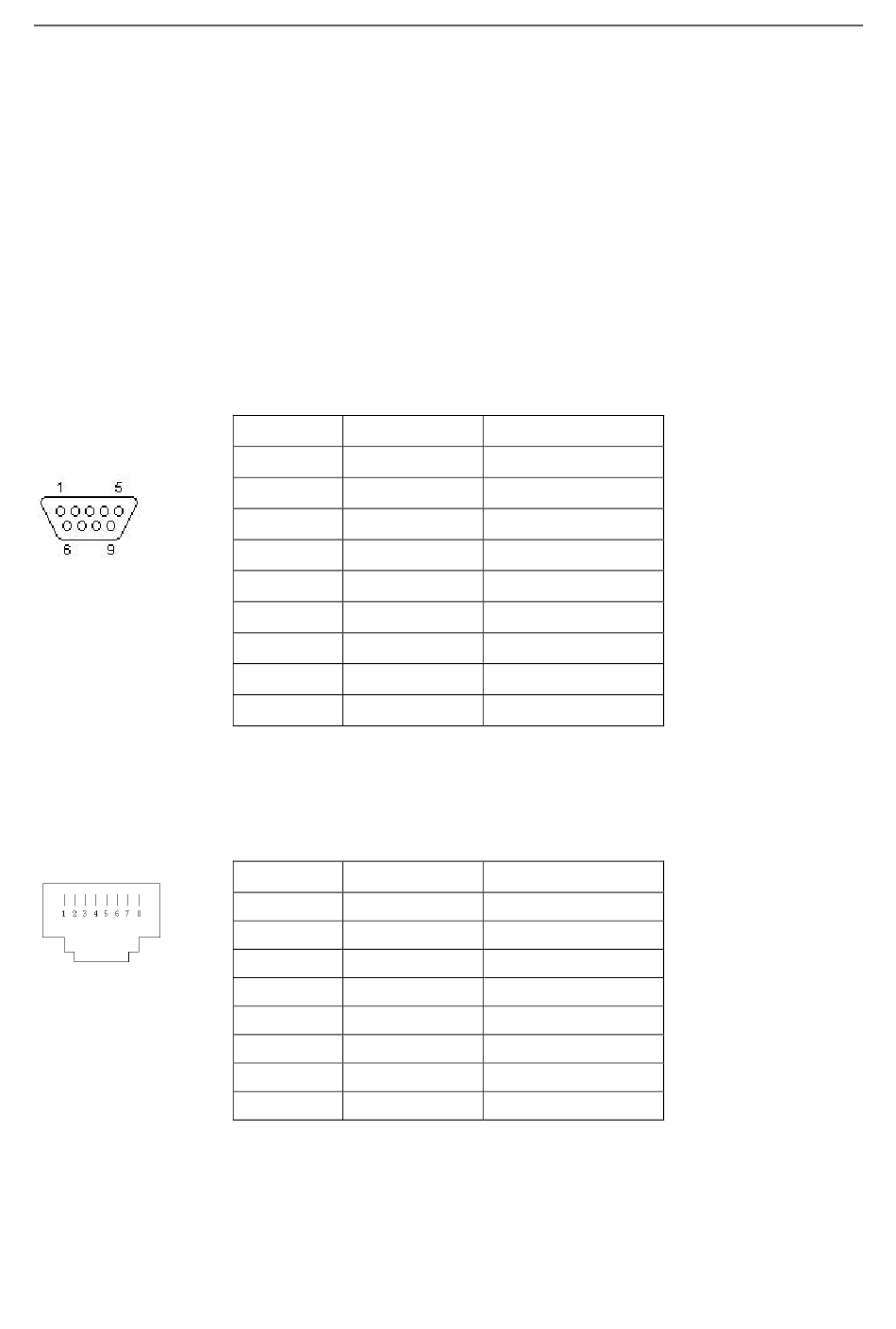

DB9 Interface
RJ45 Interface
Broche Signal
1 +5V
2 Rx
3 Tx
4 485EN
5 0V Ref.
6 TA
7 TB
8 RA
9 RB
Broche Signal
1 TD+
2 TD-
3 RD+
4 Réservé
5 Réservé
6 RD-
7 Réservé
8 Réservé
Signal d'entrée / sortie connecteur
Entrée/Sortie
Sortie
Entrée
Sortie
Entrée
Sortie
Sortie
Entrée
Entrée
Entrée/Sortie
Sortie
Sortie
Entrée
Entrée
