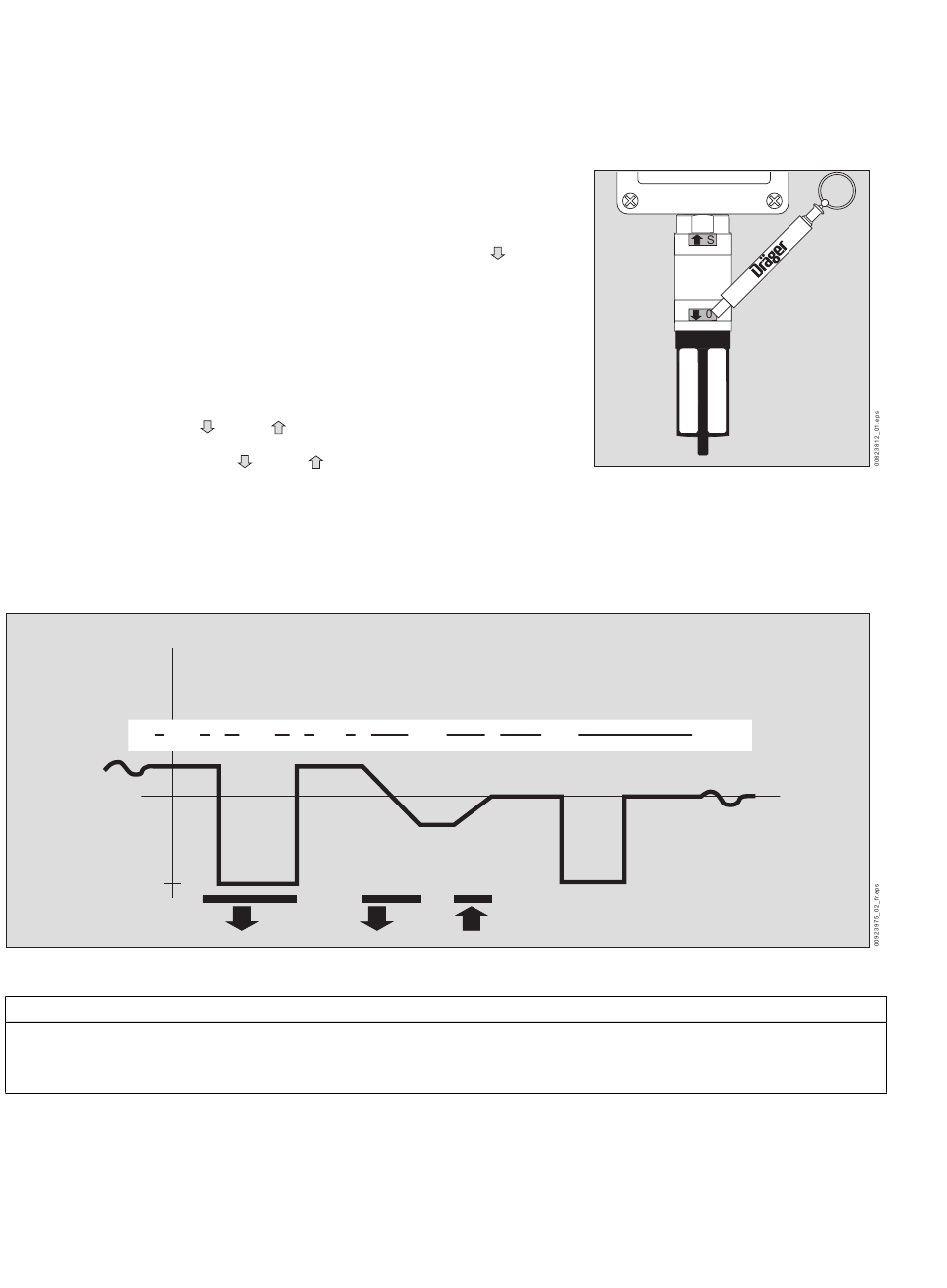

Fonctionnement
Calibrage manuel du point zéro du signal de sortie.
Désactiver le système d'alarme de l'appareil centralisé.
1 Alimenter le transmetteur de gaz par l'intermédiaire de l'adaptateur de calibrage
en azote, air synthétique ou bien en air frais et attendre jusqu'à ce que la valeur
mesurée soit stable.
2 Mettre la broche magnétique sur la zone identifiée par le symbole "
le cadre noir) sur la surface latérale du transmetteur et la maintenir en position
pendant au moins 5 secondes. Le signal de sortie du transmetteur de gaz passe
après 5 secondes à l'affichage du signal de calibrage (3 mA) tant que la broche
magnétique est tenue. En même temps, un ajustage du zéro du système optique
de mesure est effectué automatiquement.
3 Retirer la broche magnétique. Le signal de sortie du transmetteur de gaz aug-
mente de nouveau sur l'affichage précédent. L'appareil se trouve alors dans la
routine de calibrage du point zéro. Au sein de cette routine, le signal de sortie
diminue ou augmente si la broche magnétique est placée sur les zones identi-
fiées par les symboles "
4 Ajustage du signal du point zéro en plaçant la broche magnétique sur les zones
identifiées par les symboles "
5 Retirer la broche magnétique. Après une durée de 30 secondes sans ajustage,
l'appareil quitte la routine de calibrage du point zéro. Pour confirmer la réussite
du calibrage, le signal de sortie revient à nouveau sur le signal de calibrage (3
mA). Ce signal est affiché pendant la même durée que pendant le démarrage de
la routine de calibrage du point zéro.
6 Terminer le gazage.
Réactiver le système d'alarme de l'appareil centralisé.
Affichage
I (1) I
0
–6.25 %LIE
(3 mA)
Si, pendant la procédure de calibrage, la concentration de gaz mesurée par le transmetteur de gaz change (par ex. parce que la
bouteille du gaz de calibrage a été vidée pendant la procédure de calibrage), le calibrage est immédiatement interrompu sans
que les nouveaux paramètres de calibrage ne soient enregistrés. Le transmetteur de gaz revient dans ce cas en mode de mes-
ure sans le signal de calibrage de confirmation.
14
" et "
".
0
S
" et "
".
0
S
(2)
I (3) I
0
0
" (dans
(4)
I
(5)
0
S
REMARQUE
I (6)
Temps
