4 Montage
!
Endress+Hauser
4.2 Montage sur une cuve à toit flottant
Il existe trois méthodes pour monter le Prothermo NMT539 sur une cuve à toit flottant :
1) Ancrage supérieur
2) Tube de mesure
3) Bague de guidage
Remarque !
Si au fond de la cuve se trouve un serpentin de chauffage, le dégagement entre le fond
de la cuve et le tube flexible ou le crochet d'ancrage du fond doit augmenter selon le
type de serpentin de chauffage.
4.2.1 Ancrage supérieur
Le tube flexible ou la sonde de fond d'eau est installé dans un tube fixe et stabilisé avec
un ancrage. Le Proservo NMS53x et le Prothermo NMT 539 peuvent être montés sans
le même tube fixe.

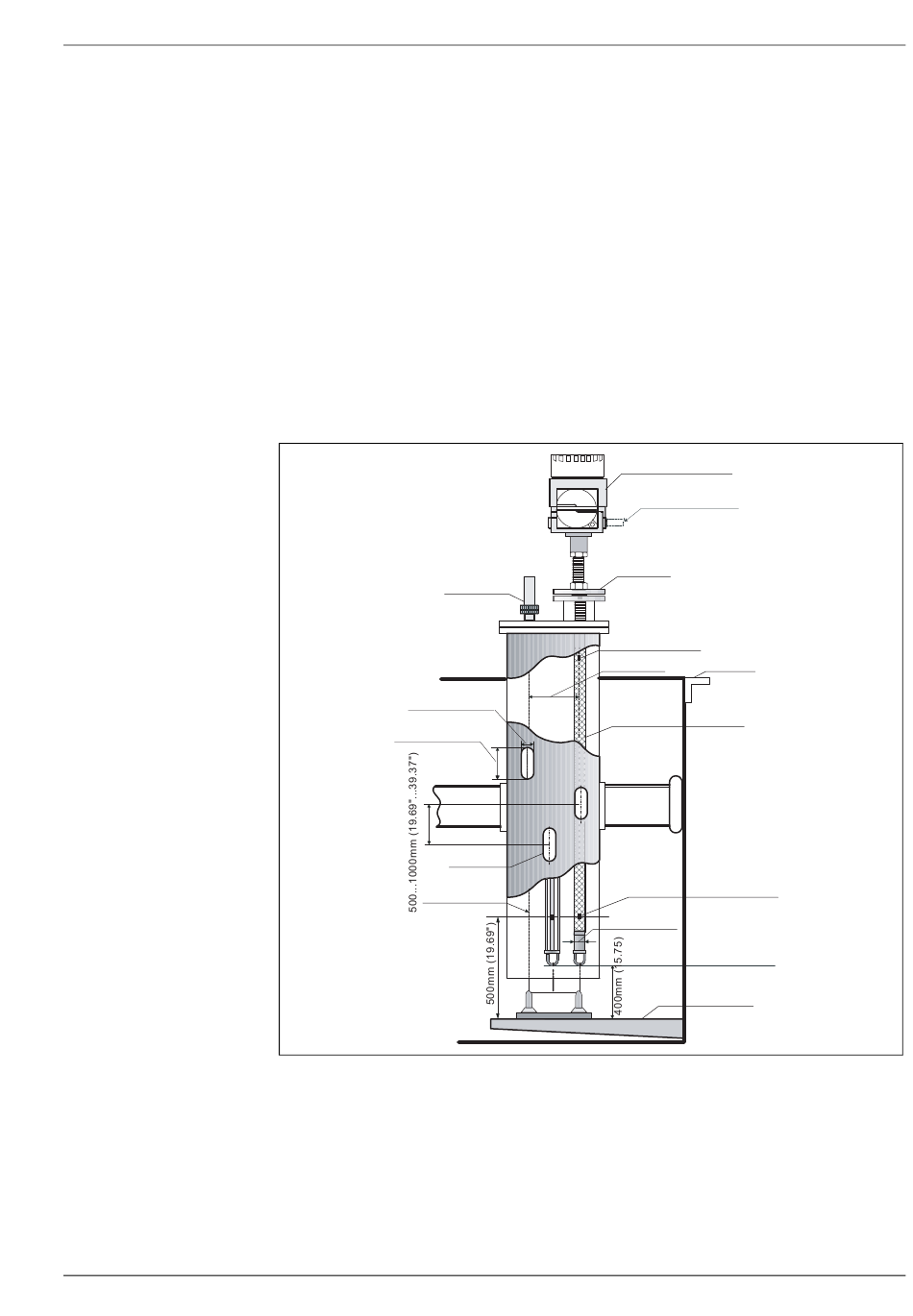

Ancrage supérieur
env. 20mm (0.79")
env. 300mm (11.81")
Fil de tension
La procédure de montage est la même que pour le montage sur une cuve toit fixe au
moyen d'un ancrage supérieur.
Compartiment électrique
Elément le plus élevé
150mm (5.91")
Soufflure
Ø36mm (1.42")
Prothermo NMT 539
Entrée de câble
Bride
Equerre du haut
Tube flexible
Position élément 1
(élément du fond)
Dégagement sous
le crochet du fond
Plaque d'écartement
