5.1 Preinstalación de los paneles decorativos
para puerta y cajones
Las dimensiones de los paneles se pueden consultar en la
tabla y los dibujos incluidos a continuación.
No obstante, en función de las exigencias de alineación
con otros muebles de cocina, el panel de la puerta del
frigorífico puede superar el borde superior de la puerta y el
panel inferior, el borde inferior del cajón.
Los paneles se deben montar utilizando soportes especiales
que se enganchan en los dispositivos de fijación regulables
ya montados en la puerta y el cajón por medio de las
escuadras que fijan y regulan el panel en sentido vertical.
Los soportes, las escuadras y los tornillos específicos de
fijación se suministran con el equipo y se han de aplicar
en el panel siguiendo el esquema de taladro incluido en las
páginas siguientes.
Realizar lo siguiente:
Aplicar los soportes en los paneles del siguiente modo.
Se recomienda montar las escuadras antes de colocar la
manilla.
Panel de la puerta

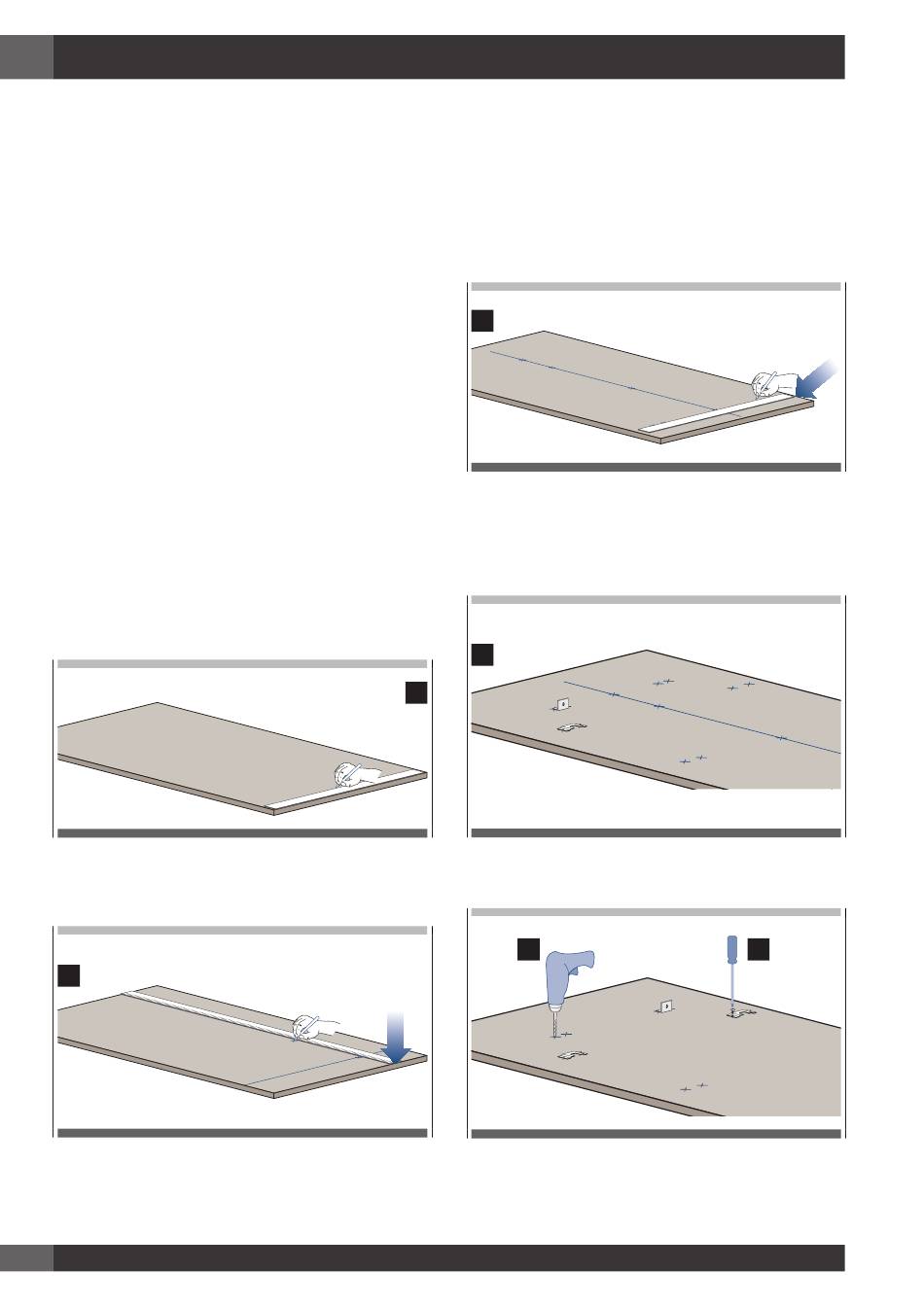

• Trazar una línea que divida en vertical el panel en dos
partes iguales [ 1 ].
• Midiendo desde la parte inferior del panel, marcar la
altura de los taladros [ 2 ].
2
10
• Respetando los datos de la tabla correspondiente al
modelo elegido, marcar en primer lugar el orificio
exterior y después el interior [ 3 ].
3
• Colocar los soportes en cada marca para asegurarse de
que están alineados [ 4 ],si se decide realizar pequeños
orificios guía para los tornillos, prestar especial atención
para no traspasar el panel completamente [ 5 ].
4
1
• Fijar las escuadras [ 6 ].
5 6
