HB70712
Suspension Shaft 3x45mm
Achsstifte 3x45mm
Arbre de suspension 3x45mm
サスペンシ ョ ンシャフ ト 3x45mm
x4
75121
Pivot Ball 3x5mm
Kugelkopf 3x5mm
Bille pivot 3x5mm
ピボッ トボール 3x5mm
x2
Z724
Set Screw M4x8mm (Round Point)
Madenschraube M4x8mm
Vis sans tête M4x8mm (Bout rond)
セッ トスクリ ューM4x8mm (ラウン ドポイン ト)
x2
Z814
Aluminum Washer 3x6x0.75mm (Purple)
Aluminium Unterlagscheibe 3x6x0.75mm (Lila)
Rondelle aluminium 3x6x0.75mm (Violet)
アルミカラー 3x6x0.75mm
x2
Z817
Aluminum Washer 3x6x2mm (Purple)
Aluminium Unterlagscheibe 3x6x2mm (Lila)
Rondelle aluminium 3x6x2mm (Violet)
アルミカラー 3x6x2mm
x2
Z082
Flat Head Screw M3x8mm
Senkkopfschraube M3x8mm
Vis tête plate M3x8mm
サラネジ M3x8mm
x2
Z817
Aluminum Washer 3x6x2mm (Purple)
Aluminium Unterlagscheibe 3x6x2mm (Lila)
Rondelle aluminium 3x6x2mm (Violet)
アルミカラー 3x6x2mm
75161
Pivot Block (2.5 Degrees/Aluminum/Purple)
Querlenkerhalter (2.5 Grad/Alu/Lila)
Bloc pivot (2.5 degres/aluminium/violet)
ピボッ トブロック (2.5度/アルミ/パープル)
Front Droop should be set to 5mm for initial setup.
Stellen Sie den Ausfederweg der Vorderachse auf 5mm ein.
L'affaissement avant doit être réglé sur 5mm pour le réglage initial.
フロントドループを5ｍｍに調整します。
13

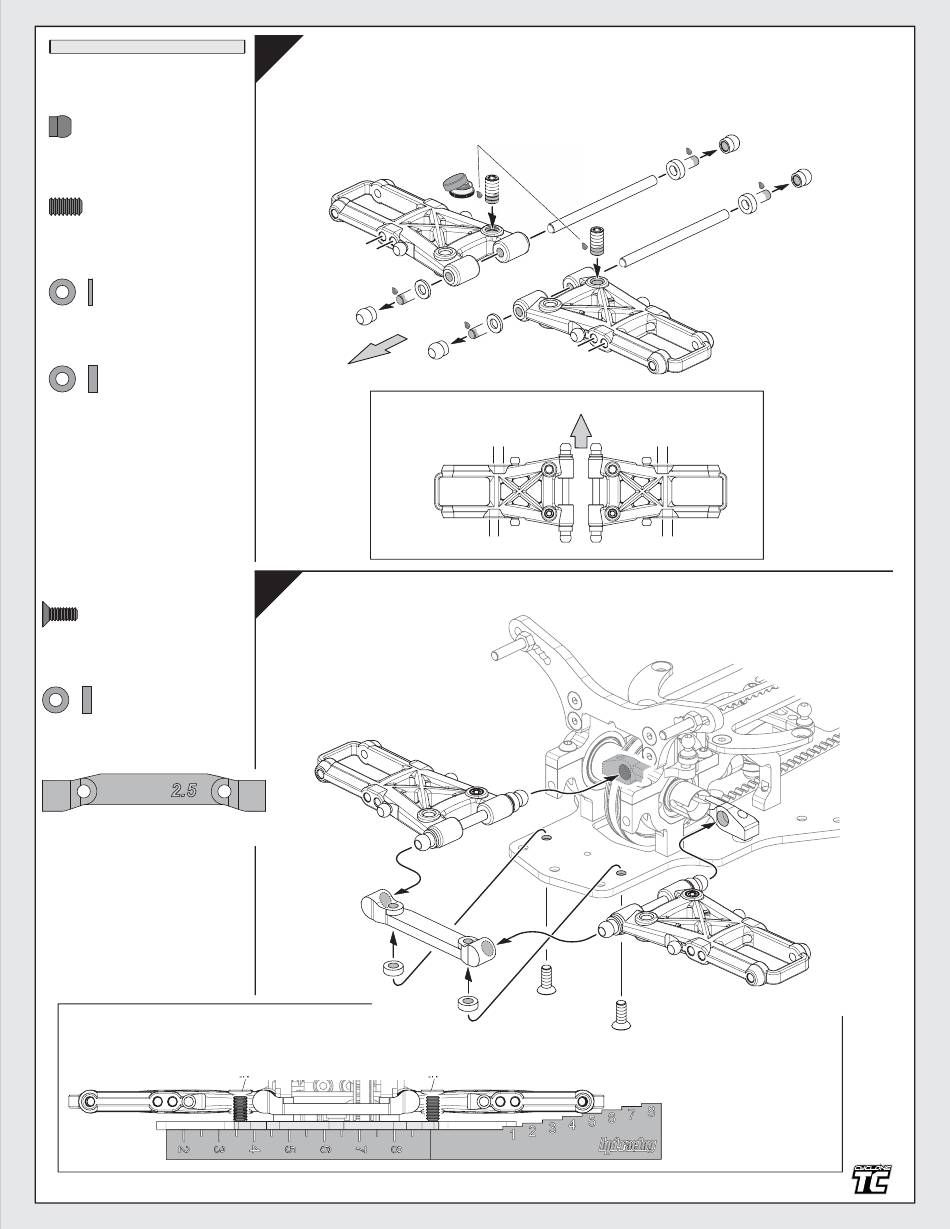

Front Suspension Arm Assembly
Montage der vorderen Schwingen
x2
Applying a small amount of grease to the screws will make them easier to turn.
Geben Sie etwas Fett auf die Schrauben um sie leichter montieren zu können.
Les vis seront plus faciles à tourner si vous appliquez un peu de graisse dessus.
ネジに少量のグリスを塗布するとねじ込み易くなります。
67717
❶
2
4
Z814
75121
75121
Front
Vorne
Avant
フロント
Note Direction
Richtung beachten.
Notez bien la direction.
向きに注意
14
Front Suspension Installation
Einbau der vorderen Schwingen
x1
75161
Z817
Z724
Montage du bras de suspension avant
フロントサスペンションアームの組立て
Z156
HB70712
Z724
Z814
4
2
Front
Vorne
Avant
フロント
2 4
67717
❶
1 3
Montage en place de la suspension avant
フロントサスペンションの取付け
Z082
Z817
Z724
19
75121
Z817
75121
Z817
HB70712
Z724
67717
❶
4 2
67717
❶
3 1
Z082
74101
Droop/ride Height Gauge
Federweg/fahrwerkshoehe Lehre
Jauge hauteur de caisse haut/bas
アルミダウンストップ/ハイトゲージ
