I-107N-FRC / Raccords mécaniques rigides Type 107N QuickVic

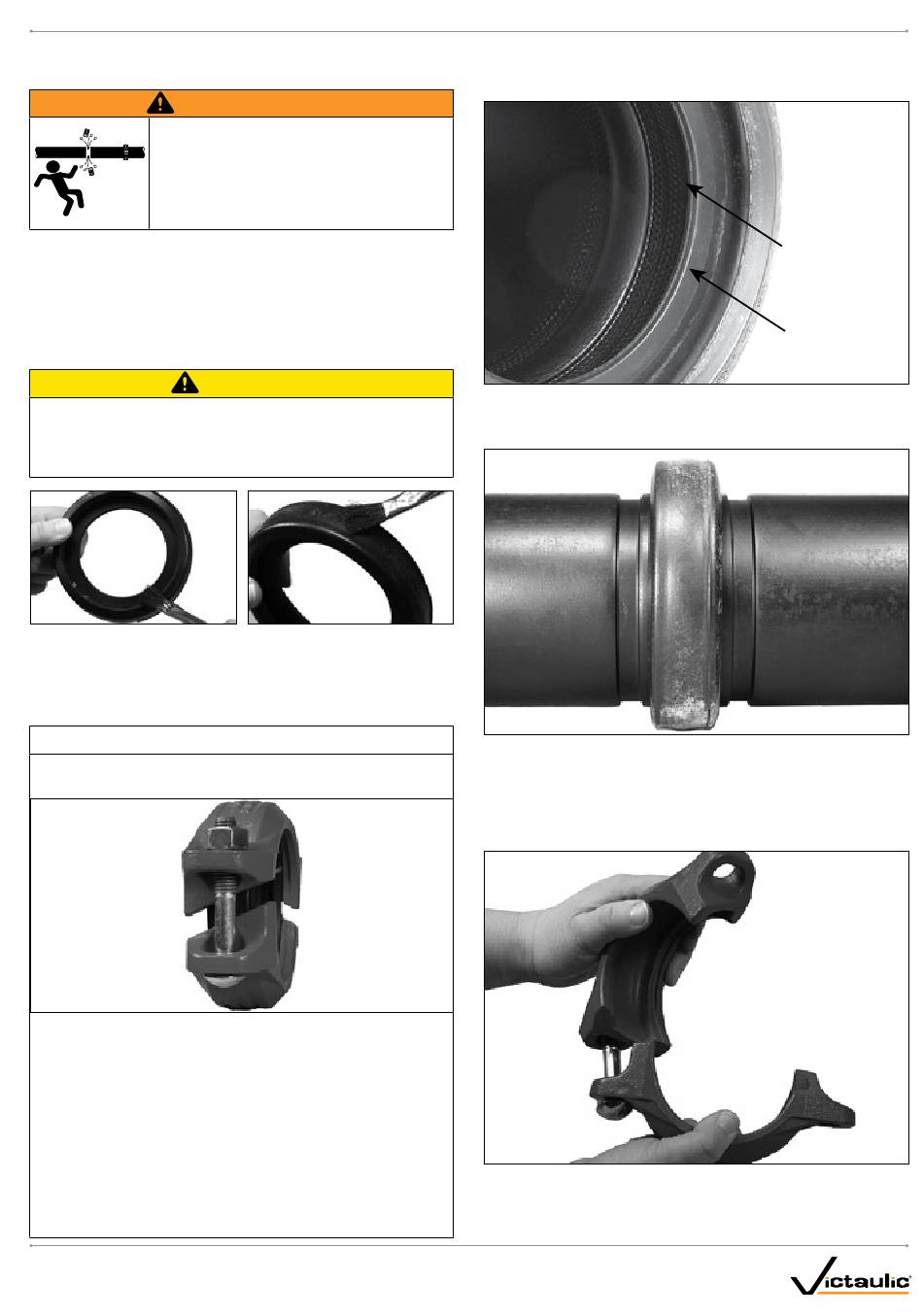

INSTRUCTIONS DE RÉINSTALLATION
DE RACCORDS DE TYPE 107N
AVERTISSEMENT
• S'assurer que le système n'est plus sous
pression et entièrement vidé avant de démonter
les raccords.
Le non-respect de ces directives peut conduire
à des blessures graves ou au décès, ainsi qu'à
des dommages matériels.
1. S'assurer que le système n'est plus sous pression et entièrement vidé
avant de démonter les raccords.
2. Suivre les directives des étapes 2 et 3 du paragraphe « Instructions
d'installation initiale des raccords de type 107N ». Inspecter le joint
d'étanchéité pour détecter tout dommage ou usure excessive. Le cas
échéant, le remplacer par un joint d'étanchéité Victaulic neuf de même
classe.
• Un lubrifiant compatible doit être utilisé pour éviter de pincer
ou de déchirer le joint d'étanchéité lors de la réinstallation.
L'utilisation d'un lubrifiant incompatible entraînera la dégradation
du joint d'étanchéité, causant des fuites et des dégâts matériels.
3. POUR LA REPOSE DES RACCORDS DE TYPE 107N, LUBRIFIER
LE JOINT : Appliquer un film mince de lubrifiant Victaulic ou de lubrifiant
à la silicone sur les lèvres de scellement du joint d'étanchéité ainsi
que sur sa surface externe. L'apparence terne et blanchie du joint
est normale après utilisation.
Pour la repose de raccords de type 107N, deux façons
de procéder peuvent être suivies.
• MÉTHODE DE REPOSE 1 : Le montage peut être fait à partir de
la condition initiale « Installation-Ready » du raccord en installant
le joint d'étanchéité à l'intérieur de ses demi-corps, puis en
y insérant les boulons et vissant leur écrou jusqu'à ce que
deux ou trois filets des boulons soient exposés comme montré
ci-dessus. Si cette méthode est choisie, les étapes 1 à 3 ci-dessus,
ainsi que les étapes 5 à 7 des pages 1 et 2 devront être suivies.
• MÉTHODE DE REPOSE 2 : Le joint d'étanchéité et demi-corps
peuvent être montés sur les extrémités de tuyaux en suivant
les étapes 1 à 3 ci-dessus, ainsi que les étapes 2 à 7 débutant
à la colonne suivante.
REV_E
ATTENTION
AVIS
OU
™
Installation-Ready
™
/ Directives d'installation
MÉTHODE DE REPOSE 2
1. S'assurer que toutes les directives du paragraphe « Instructions
de réinstallation de raccords de type 107N » ont été suivies.
2. INSTALLATION DU JOINT D'ÉTANCHÉITÉ : Insérer l'extrémité
rainurée d'une pièce d'accouplement dans le joint d'étanchéité jusqu'à
ce qu'il y ait contact avec la patte centrale du joint.
3. JONCTION DES PIÈCES D'ACCOUPLEMENT : Aligner les deux
extrémités rainurées des pièces d'accouplement. Insérer l'autre extrémité
de la pièce d'accouplement dans le joint jusqu'à ce qu'il y ait contact avec
la patte centrale du joint. REMARQUE : Vérifier qu'aucune partie du joint
d'étanchéité ne dépasse dans la rainure de l'une ou l'autre des pièces
d'accouplement.
4. POUR FACILITER LE RE-MONTAGE : Insérer un boulon dans les
demi-corps et visser l'écrou sur le boulon, sans serrer, pour permettre
le « pivotement » comme illustré ci-dessus. REMARQUE : Ne pas
dévisser l'écrou hors de l'extrémité du boulon.
Extrémité
de tuyau
Patte centrale du
joint d'étanchéité
I-107N-FRC_3
