d Connecteur CCU (unité de commande de caméra)
(multi-connecteur optique/électrique) (HDC2500/2400)
Raccordez une unité de commande de caméra à l'aide d'un
câble électro-composite optique.
d Connecteur HDFX (CCU triaxiale HD) (connecteur
triaxial) (HDC2570/2550)
Raccordez le HDC2570 à l'adaptateur CCU triaxial numérique
HD HDFX200, ou le HDC2550 à l'adaptateur CCU triaxial HD
HDFX100 à l'aide d'un câble triaxial. Une unité de commande
de caméra peut être raccordée via le HDFX200/100.
e Connecteur SDI 1 (interface sérielle numérique 1)
(type BNC) (HDC2500/2400)
Pour la sortie de signal 3G-SDI, HD-SDI ou HD PROMPTER.
Remarque
Le signal HD PROMPTER n'est émis que si <CAM MODE>
est réglé sur 4K/HDR MODE. Réglez <CAM MODE> sur
NORMAL si nécessaire.
Pour plus de détails sur les signaux de sortie, reportez-vous à
la section « Réglage des sorties de la caméra » (page 31).
f Connecteur SDI 2 (interface sérielle numérique 2)
(type BNC) (HDC2500/2400)
Pour la sortie de signal HD-SDI ou l'entrée de signal HD
TRUNK. En mode de fonctionnement autonome, il permet
également l'entrée d'un signal de retour HD-SDI. Lorsque
RET (retour) est réglé sur 1, cela apparaît dans le viseur.
Remarque
Ce connecteur est désactivé si <CAM MODE> est réglé sur
4K/HDR MODE. Réglez <CAM MODE> sur NORMAL si
nécessaire.
Pour plus de détails sur les signaux de sortie, reportez-vous à
la section « Réglage des sorties de la caméra » (page 31).
g Connecteur PROMPTER2 (type BNC) (HDC2500/2400)
Pour la sortie de signal du prompteur 2
Disponible uniquement lors du raccordement d'une unité de
commande de caméra avec un connecteur d'entrée de
prompteur 2.
En fonctionnement autonome, sert également à entrer un
signal de retour VBS. Lorsque RET (retour) est réglé sur 2,
cela s'affiche sur le viseur.
g Connecteur SDI 1 (interface sérielle numérique 1)
(type BNC) (HDC2570)
Pour la sortie de signal 3G-SDI ou HD-SDI.
h Touche CALL
Si vous appuyez sur cette touche, le voyant de signalisation
rouge du panneau de commande à distance de série RCP-
1000 ou de l'unité de configuration principale de série MSU-
1000 s'allume. À utiliser pour appeler l'utilisateur du RCP ou
de la MSU.

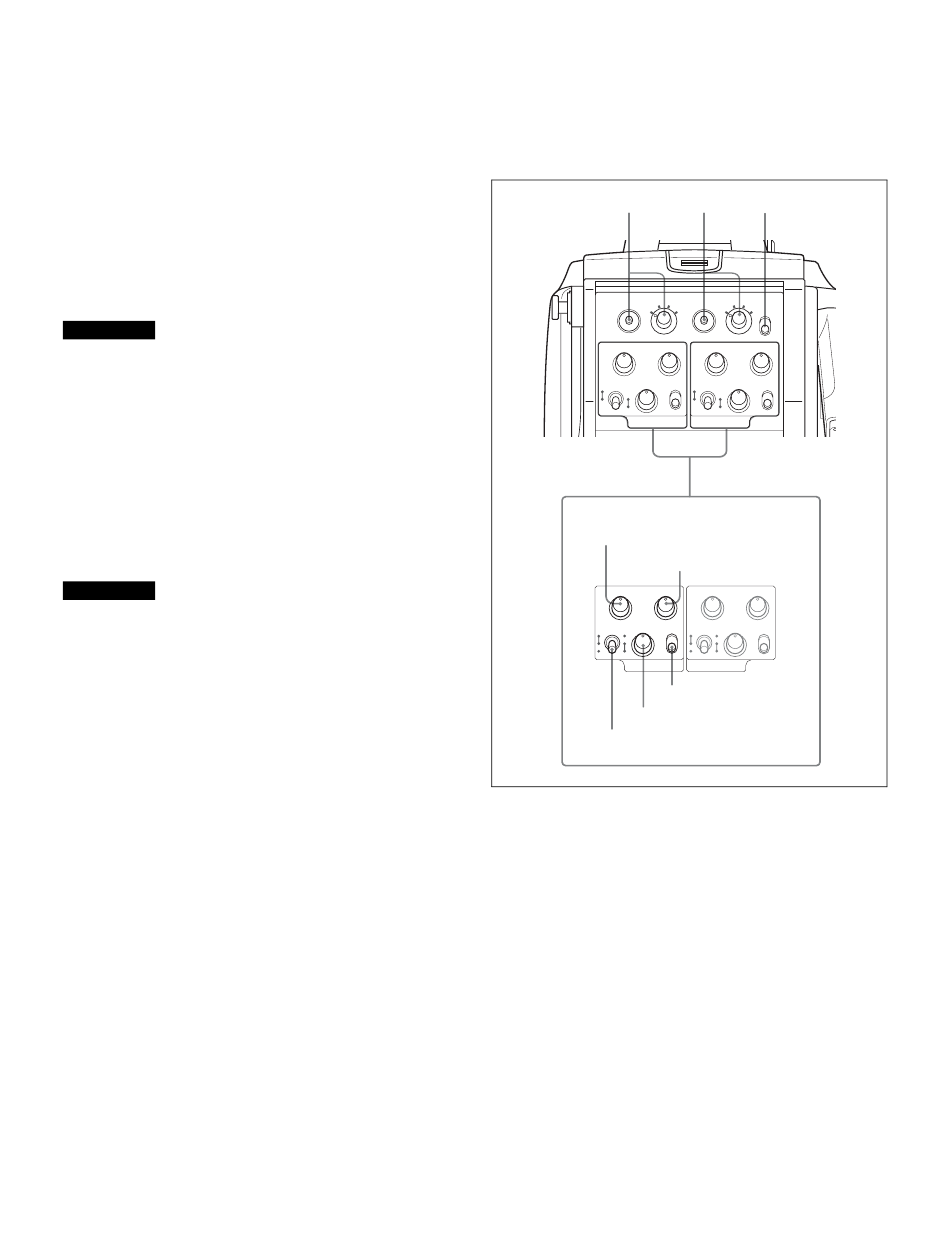

Panneau de commande
Type SY :
Pour les modèles JN/SY/UC (États-Unis, Canada,
Asie de l'Est et d'autres pays) (pour les zones NTSC)
Pour plus de détails sur les différences entre les modèles,
reportez-vous à la section « Présentation » à la page 3.
2
RET1
1
PGM1
LEVEL MIC
REAR ON
FRONT OFF
INTERCOM 1
a
Commande PGM1
PGM1
LEVEL MIC
INCOM
REAR ON
FRONT OFF
INTERCOM 1
Commande de niveau INCOM
Commutateur LEVEL/MIC
a Commandes et commutateurs INTERCOM1 et
INTERCOM2
Des commandes PGM1 et 2 sont incorporées avec un
commutateur de sélection de ligne, un commutateur LEVEL/
MIC et une commande de niveau INCOM, chacun pour les
lignes intercom 1 et 2.
Commande PGM1 (programme 1)
Permet de régler le niveau d'écoute du son du programme 1.
Commande PGM2 (programme 2)
Permet de régler le niveau d'écoute du son du programme 2.
Commutateur LEVEL/MIC
REAR/ON : Le microphone du casque intercom est sous
tension. Le niveau d'écoute du son d'intercom se règle
avec la commande de niveau INCOM.
REAR/OFF : Le microphone du casque intercom est hors
tension. Le niveau d'écoute du son d'intercom se règle
avec la commande de niveau INCOM.
15
3 4
2 3 RET2 2 3
LIGHT
1
4 4
ON
OFF
PGM2 PGM1 PGM2
LEVEL MIC
PROD PROD
INCOM INCOM
REAR ON
ENG FRONT OFF ENG
INTERCOM 2
Commande PGM2
PGM2 PGM1 PGM2
LEVEL MIC
PROD PROD
INCOM
REAR ON
ENG FRONT OFF ENG
INTERCOM 2
Commutateur de
sélection de ligne
