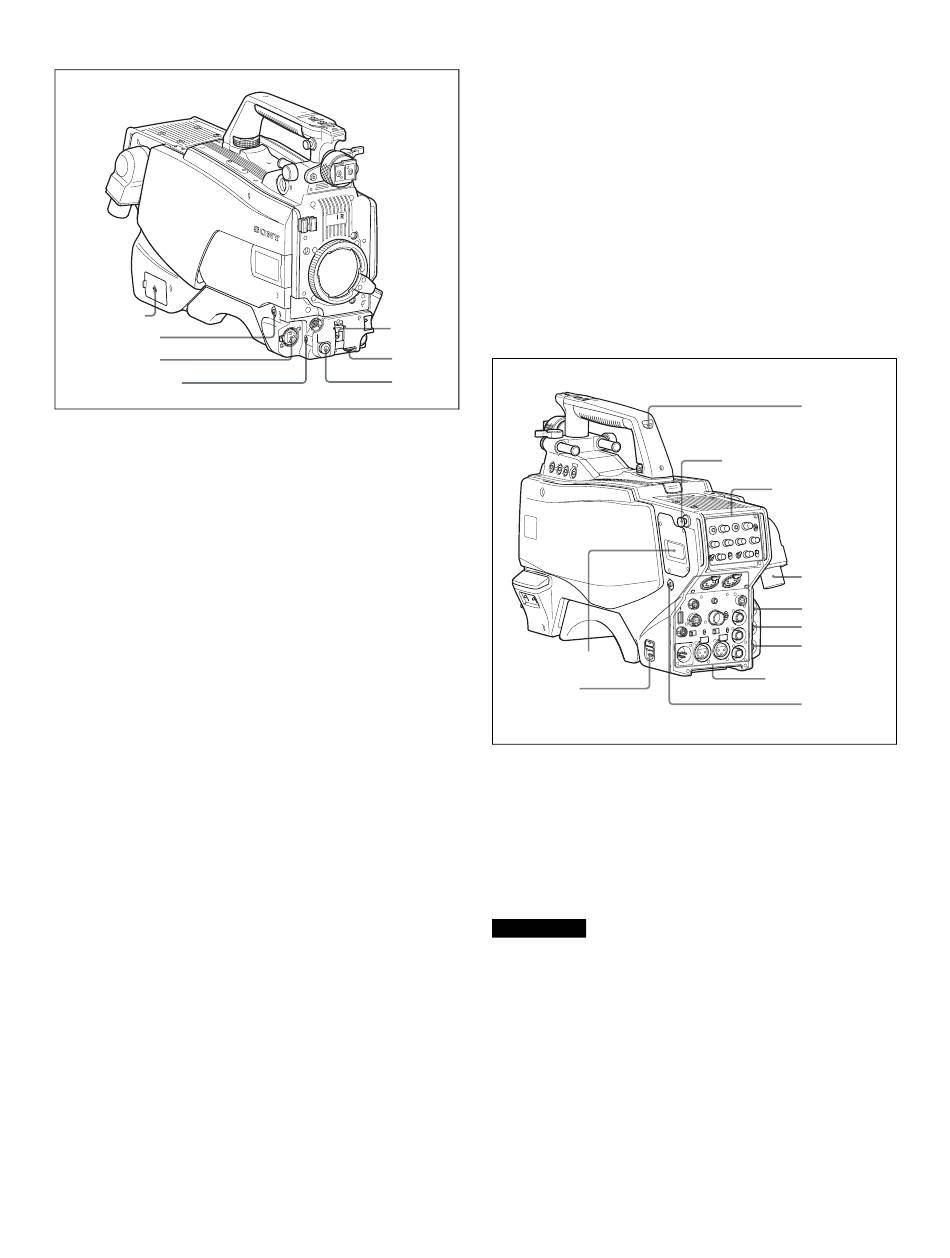

Partie avant gauche
1
2
3
4
a Connecteur NETWORK TRUNK (RJ-45 8 broches)
(HDC2500/2400)
Connecte au réseau un appareil relié au connecteur
NETWORK TRUNK de la CCU.
b Touche RET 1 (retour vidéo 1)
Le signal de retour vidéo 1 provenant de l'unité de commande
de caméra est surveillé sur l'écran du viseur lorsque cette
touche est maintenue enfoncée. Cette touche fonctionne
comme les touches RET 1 de la poignée (page 13) et celle du
panneau de commande à l'arrière de la caméra (page 16 ou
17).
Vous pouvez également attribuer d'autres fonctions à cette
touche à l'aide du menu affiché sur l'écran du viseur.
c Connecteur MIC 1 IN (entrée microphone 1) (XLR
3 broches)
Branchez un microphone.
Ce connecteur et le connecteur AUDIO IN CH-1 (page 18) du
panneau de commande à l'arrière de la caméra sont tour à
tour activés avec le commutateur de sélection d'entrée audio
CH1 (page 18).
d Commutateur marche-arrêt MIC (microphone)
+48V : Pour fournir une alimentation de +48 V au microphone
raccordé.
OFF : Pour ne pas alimenter le microphone raccordé.
e Commutateur SHUTTER
Pour régler les fonctions de l'obturateur électronique lorsque
la caméra est utilisée de façon autonome sans raccordement
à une unité de commande de caméra.
OFF : L'obturateur électronique ne fonctionne pas.
ON : L'obturateur électronique est activé.
SEL : La vitesse d'obturation et le mode d'obturation
changent chaque fois que le commutateur est réglé sur
cette position.
Pour plus de détails, consultez « Réglage de l'obturateur
électronique » à la page 26.
f Commande INTERCOM LEVEL
Pour régler le volume intercom/des écouteurs.
Le réglage du volume intercom est activé lorsque les
commutateurs LEVEL/MIC INTERCOM 1 et 2 (sur le panneau
de commande de type SY, page 15) ou le commutateur
LEVEL (sur le panneau de commande de type européen,
page 17) à l'arrière de la caméra sont réglés sur « FRONT ».
g Touche RET 2 (retour vidéo 2)
Lorsque vous appuyez sur cette touche, l'image de l'écran du
H D
viseur bascule sur le signal de retour vidéo sélectionné avec
SER IES
MUL TI FOR MAT
le commutateur de sélection RET 2 (page 15 ou 16) sur le
panneau de commande à l'arrière de la caméra.
Vous pouvez également attribuer d'autres fonctions à cette
touche à l'aide du menu affiché sur l'écran du viseur.
5
Partie arrière
6
7
a Connecteur de sortie d'alimentation CC (2 broches)
Alimente un appareil externe jusqu'à 2,5 A.
b Commutateur CAMERA POWER
CCU : L'alimentation est fournie par l'unité de commande de
EXT : L'alimentation est fournie par l'intermédiaire du
Remarque
En cas d'installation du HDC2570 ou du HKC-TR27 en
option
Il n'est pas possible d'utiliser l'intercom en mode veille.
c Commutateur et voyant de signalisation
ON : Le voyant de signalisation s'allume lorsqu'un signal de
OFF : Le voyant de signalisation ne peut pas s'allumer.
14
1
2
caméra.
connecteur DC IN.
signalisation est reçu par l'unité de commande de
caméra raccordée ou lorsqu'un signal d'appel est généré
en réponse à la pression d'une touche CALL.
3
Point de fixation de la
bandoulière (page 12)
Panneau de
commande
(page 15)
4
5
6
7
Panneau de
connecteurs
(page 17)
