6. PRIMERA PUESTA EN FUNCIONAMIENTO
Y MANTENIMIENTO
La lámpara de exploración KaWe cuenta con una palanca de apriete
entre el brazo transversal y el asta.
Después del montaje es necesario ajustar esta palanca de apriete.
A más tardar cada dos años deben realizarse el mantenimiento
y el control de la lámpara de exploración KaWe.
Nota: Al realizar trabajos de mantenimiento y de
control desconectar la lámpara de exploración KaWe y des-
conectar la fuente de alimentación. Asegurar contra una
posible reconexión.
6.1 Pasos a seguir para la primera puesta en funcionamiento
y el mantenimiento
Al controlar la lámpara de exploración KaWe se debe prestar especial
atención a los siguientes puntos:
• daños en el esmalte
• fisuras en piezas de plástico
• deformación del sistema portante
• piezas sueltas
• conexión perfecta de la lámpara de exploración KaWe
con el sistema portante
• controlar y lubricar el segmento de seguridad
• buen funcionamiento
• seguridad eléctrica

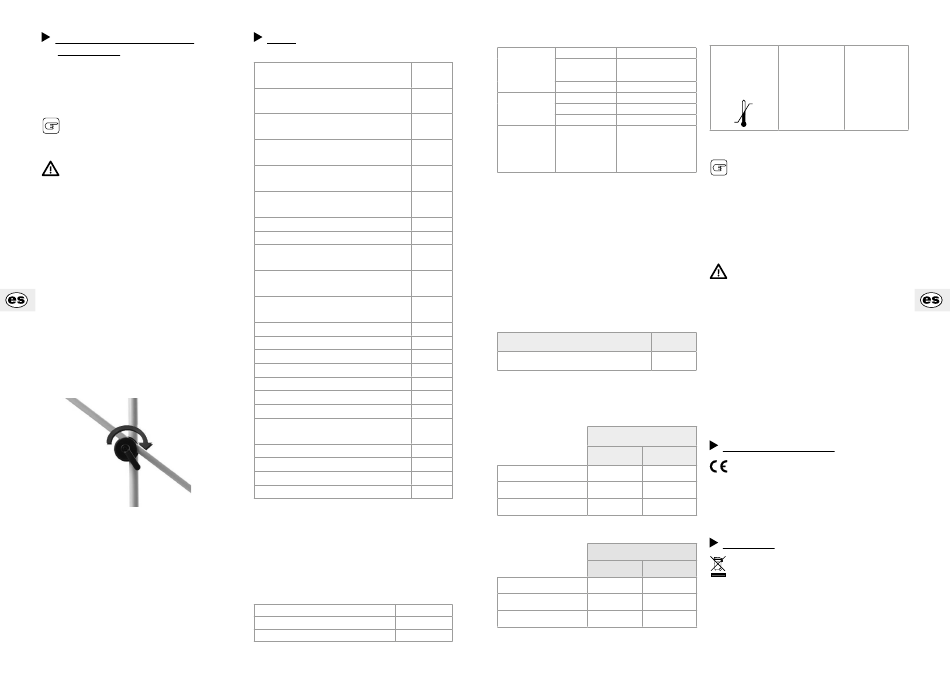

6.2 Ajustes en el brazo de lámpara
• Reajustar la palanca de apriete
Si es difícil desplazar el cuerpo de lámpara o si este último no se quede
en su posición, se debe reajustar el efecto de frenado de la palanca de
apriete ubicada entre el brazo transversal y el asta.
46

7. DATOS

7.1 Datos de luz

Intensidad luminosa central
35.000 Lux
a una distancia de 0,5 metro
Intensidad luminosa central
7.800 Lux
a una distancia de 1 metro
Diámetro del área luminosa d
100 mm
10
a una distancia de 0,5 m
Diámetro del área luminosa d
163 mm
10
a una distancia de 1 m
Diámetro del área luminosa d
61 mm
50
a una distancia de 0,5 m
Diámetro del área luminosa d
116 mm
50
a una distancia de 1 m
Intensidad luminosa restante al usar un obturador
Intensidad luminosa restante al usar dos obturadores 72 %
Intensidad luminosa restante en base
100%
a un tubo normalizado
Intensidad luminosa restante en base
a un tubo normalizado y un obturador
Intensidad luminosa restante en base
72 %
a un tubo normalizado y dos obturadores
Profundidad de iluminación 60% 1230 mm
Índice de reproducción cromática CRI
Índice de reproducción cromática R
9
Tamaño del área luminosa a una distancia de 0,5 m 10 cm
Tamaño del área luminosa a una distancia de 1 m 16 cm
Temperatura de la luz (Kelvin) 4000 K
Número de LED
Intensidad de irradiación máx. en el campo
29 W/m²
a una distancia de 1 metro
Intensidad de irradiación máx. en el campo 205 W/m²
Tiempo de vida útil de los LED 40.000 h
Diámetro del cuerpo de la lámpara 12 cm
Aumento de temperatura en el área de la cabeza 0,5 °C
Nota: Los datos técnicos están sometidos a ciertos cambios.
Por motivos de producción, los valores reales pueden variar
ligeramente hacia arriba o hacia abajo. Los valores para R
pueden tener una variación de aprox. ± 5%. Los valores para
la temperatura de color pueden tener variaciones de aprox.
± 200K.
7.2 Datos eléctricos
Consumo de potencia
Tensión de servicio 12V DC
Intensidad de corriente 0,30A
7.3 Datos técnicos del pie
Base rodable Cantidad de tubos 5
Longitud de los
tubos
Diámetro de ruedas aprox. 50 mm
Asta Longitud
Telescópico
Conexión de cable sí
Brazo de lámpara Montaje
+ cuerpo de
lámpara
7.4 Indicaciones referentes a la instalación eléctrica
Al encender la lámpara de exploración KaWe se produce una punta
de corriente. La lámpara de exploración KaWe se suministra con una
0 %
fuente de alimentación enchufable estándar.
¡Atención! La lámpara de exploración KaWe corresponde
a un aparato de la clase de protección II. Para evitar cual-
quier riesgo de electrocución es imprescindible conectar el
0 %
aparato a una red de suministro de corriente dotada de un
conductor protector.

7.5 Pesos

Lámpara
95
94
MASTERLIGHT LED 1000
* con base de 5 tubos
3

7.6 Condiciones de entorno

Funcionamiento
Mín.
Temperatura +10° C
Humedad relativa del aire 30 %
Presión atmosférica 700 hPa
*para mayores temperaturas, sírvanse consultarnos
a
Transporte/almacenamiento
Mín.
Temperatura –10° C
Humedad relativa del aire 20 %
7W
Presión atmosférica 700 hPa
Indicaciones en el embalaje
Margen de Humedad
temperatura para de aire para
310 mm
transporte y transporte y
almacenamiento almacenamiento
1.400 mm +50° C
no
–10° C 20% - 90%
• Brazo de la lámpara
premontado con cuerpo de

7.7 Indicaciones importantes

lámpara
• Brazo de lámpara en el pie
Al encender varias lámparas de exploración KaWe al mismo
tiempo es posible que la irradiación total sobrepase el valor de 1000
W/m² debido al traslape de campos de iluminación de varias lámparas
de exploración KaWe. Por lo tanto, podría existir el riesgo de calor ex-
cesivo en el campo luminoso. Por el traslape de los campos luminosos
de varias lámparas de exploración KaWe es posible que se sobrepase el
valor límite de radiación UV (< 400 nm) de 10 W/m².
A petición es posible solicitar el protocolo de prueba
con respecto a la seguridad eléctrica. Para tal fin necesita-
mos únicamente el número de serie de la lámpara de explo-
ración KaWe, respecto a la cual se solicita el protocolo. Si
otras lámparas de exploración KaWe o aparatos adicionales
son conectados durante la instalación a una misma red, es
Peso
necesario aplicar el apartado 16 de la norma EN 60601-
5,0 kg*
1:2013 y comprobar en caso dado el cumplimiento de las
exigencias.
Antes de la primera puesta en funcionamiento, la instala-
ción debe ser comprobada según la norma EN 62353.

8. MARCADO CE DE CONFORMIDAD

Máx.
La lámpara de exploración KaWe corresponde a la directiva
+30° C*
93/42/CEE del Consejo de las Comunidades Europeas relativa a los
75 %
productos sanitarios. Se aplica la norma EN 60601-2-41. La empresa
1060 hPa
KaWe está certificada según EN ISO 13485:2012 + AC:2012.
9. ELIMINACIÓN
Máx.
Al final de la vida útil del producto deben eliminarse correcta-
mente los componentes de la lámpara de exploración KaWe. Observar
+50° C
que se separe cuidadosamente el material. Las placas conductoras
90 %
eléctricas deben ser eliminadas en un reciclaje respectivo. El cuerpo de
1060 hPa
la lámpara de exploración KaWe y los componentes restantes de ésta
deben ser eliminados según el material respectivo.
Presión
atmosférica para
transporte y
almacenamiento
RH P
700hPa - 1060hPa
