DESCRIPTION DE L'APPAREIL
DESCRIPTION DES CHAUDIÈRES N ECO
Les chaudières de la série N eco sont des appareils fonctionnant au fioul qui sont certifiés selon des
normes européennes (EN15034). Elles portent également le label belge "OPTIMAZ" (chaudières au fioul).
Les chaudières de la série N eco sont des appareils simple service (chauffage) et offrent une puissance
utile de 25 à 43 kW. Il existe trois modèles différents :
•
Modèle N1 eco (fourni avec brûleur BMV3) - puissance utile : 25 kW.
•
Modèle N2 eco (fourni avec brûleur BMV4) - puissance utile : 30 kW.
•
Modèle N3 eco (fourni avec brûleur BMV5) - puissance utile : 43 kW.
Les chaudières N eco peuvent être raccordées directement à la cheminée avec un raccordement chemi-
née de type B23
Réglage aisé et sécurité assurée - Une seule commande permet de régler la température de l'eau du
circuit chauffage, grâce au thermostat de réglage dont le bulbe est situé à côté du départ de la chaudière.
Un thermostat de sécurité à réarmement manuel verrouille le brûleur si la température du fluide primaire
atteint 103°C. Un thermostat minimum, monté à l'arrière de la chaudière, pré-réglé à 45°C, retarde l'en-
clenchement du circulateur de la chaudière, ce qui prévient la formation de corrosion dans la chambre
de combustion.
Préparation d'eau chaude sanitaire - Les chaudières N eco peuvent être combinées avec tous les prépa-
rateurs d'eau chaude sanitaire d'ACV.
Fonctionnement du circulateur
Le fonctionnement du circulateur du circuit chauffage est piloté par le thermostat minimum monté à
l'arrière de la chaudière. Celui-ci est pré-réglé à 45°C, retardant lors du démarrage du brûleur, l'en-
clenchement du circulateur de la chaudière, ce qui évite tout risque de corrosion dans la chambre de
combustion.
Manomètre du circuit de chauffage
L'installation doit être munie d'une soupape de sécurité tarée à 3 bar.
Veiller à ce que l'eau de l'installation soit toujours sous pression. Lorsque l'installation est froide et que
l'air a été purgé, le manomètre doit indiquer une pression comprise entre 1 et 1,5 bar en fonction de la
hauteur du bâtiment.
1.
Panneau de commande
2.
Echangeur thermique
3.
Panneau avant
4.
Corps de chauffe
5.
Porte foyère
6.
Brûleur fioul (fourni avec l'appareil)
7.
Départ chauffage
8.
Prise de raccordement électrique de la chaudière
9.
Retour chauffage
10.
Raccordement cheminée
11.
Thermostat minimum 45°C (T.O.D.)
12.
Robinet de vidange
N1 - N2 - N3 eco : A1005170 - 664Y7700 • B

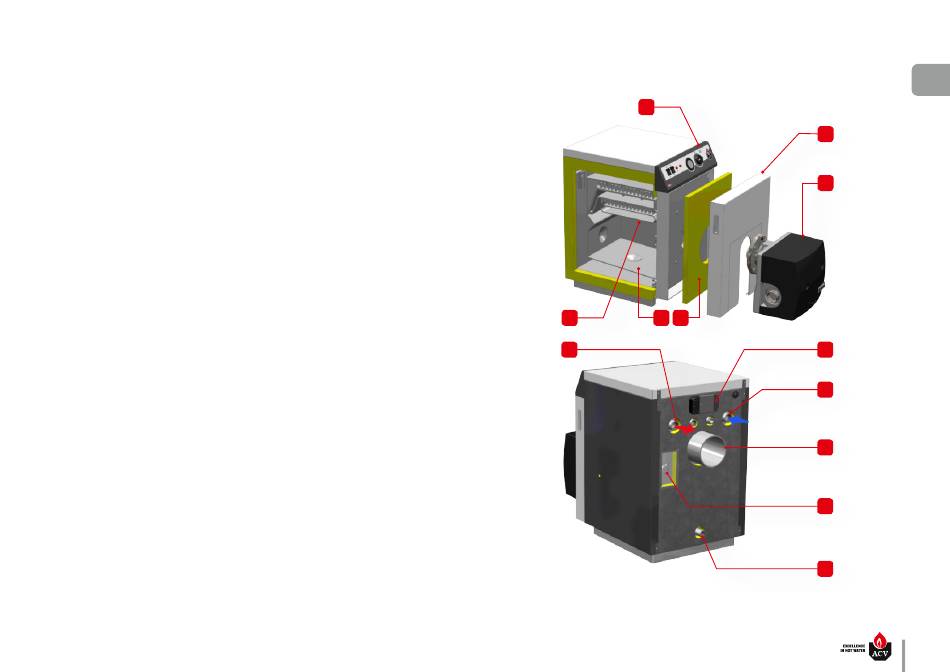

APERÇU DES CHAUDIÈRES N ECO
1
2
4
5
7
EN
FR
3
NL
6
ES
IT
DE
8
9
PL
10
RU
11
12
fr
