INSTALLATION
RECOMMANDATIONS POUR LES RACCORDEMENTS HYDRAULIQUES
Recommandations essentielles à la sécurité
•
Si l'appareil n'en est pas doté, installer une soupape de sécurité agréée sur le circuit
chauffage, tarée à la pression indiquée sur la plaque signalétique.
•
Utiliser la méthode à deux clés pour serrer les conduites de l'installation sur les
raccords de la chaudière. L'une empêche le raccord de tourner, et le second permet
de serrer la conduite. L'absence de support des conduites raccordées à la chaudière
pourrait endommager les conduites ou occasionner des fuites.
Recommandations essentielles au bon fonctionnement de l'appareil
•
Veiller à installer un vase d'expansion dans le circuit primaire, dont la taille est
adaptée à la puissance/taille de la chaudière et au type d'installation.
Remarque à caractère général
•
Les illustrations ci-après sont des schémas destinés à illustrer les principes de base
des raccordements.
Des accessoires optionnels sont disponibles pour réguler des circuits de chauffage haute
ou basse température. Veuillez contacter votre représentant ACV pour de plus amples
informations.

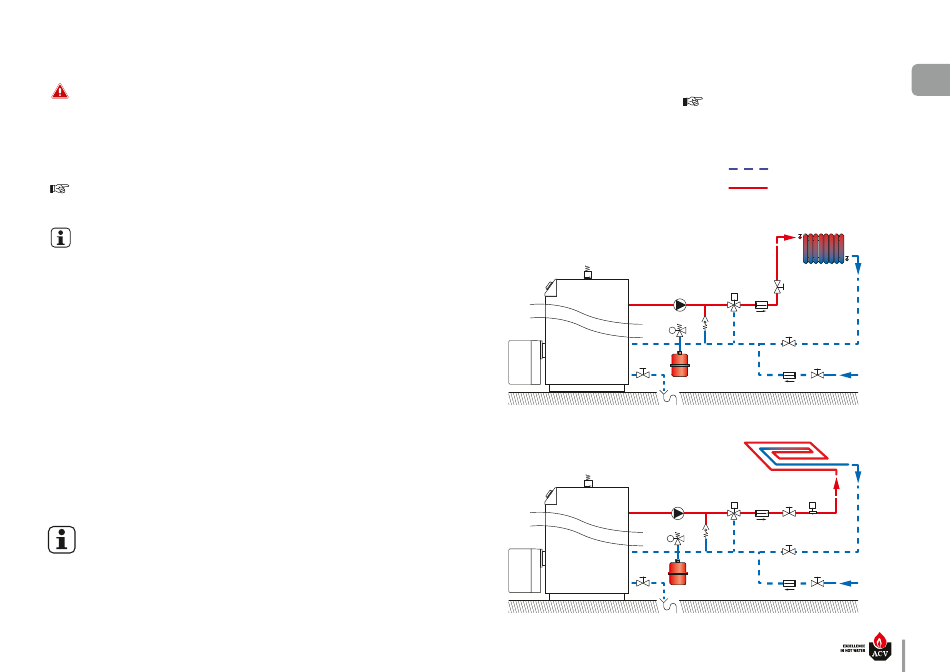

RACCORDEMENT CHAUFFAGE
Raccordement type - haute température
1. Vanne d'isolement de chauffage
2. Clapet anti-retour
3. Pompe chauffage de l'installation
4. Vanne mélangeuse
5. Groupe de sécurité
6. Vanne de remplissage du circuit primaire
7. Vase d'expansion chauffage
8. Robinet de vidange
9. Purgeur automatique
10. Bypass
11. Thermostat de sécurité pour chauffage sol
9
Raccordement type - basse température
9
N1 - N2 - N3 eco : A1005170 - 664Y7700 • B
Ne
pas
monter
de
thermostatique sur les radiateurs
situés dans les pièces équipées d'un
thermostat d'ambiance.
Eau froide
Eau chaude
1
4
3
2
10
5
1
7
8
6
2
4
11
3
1
2
t
10
5
1
7
8
6
2
