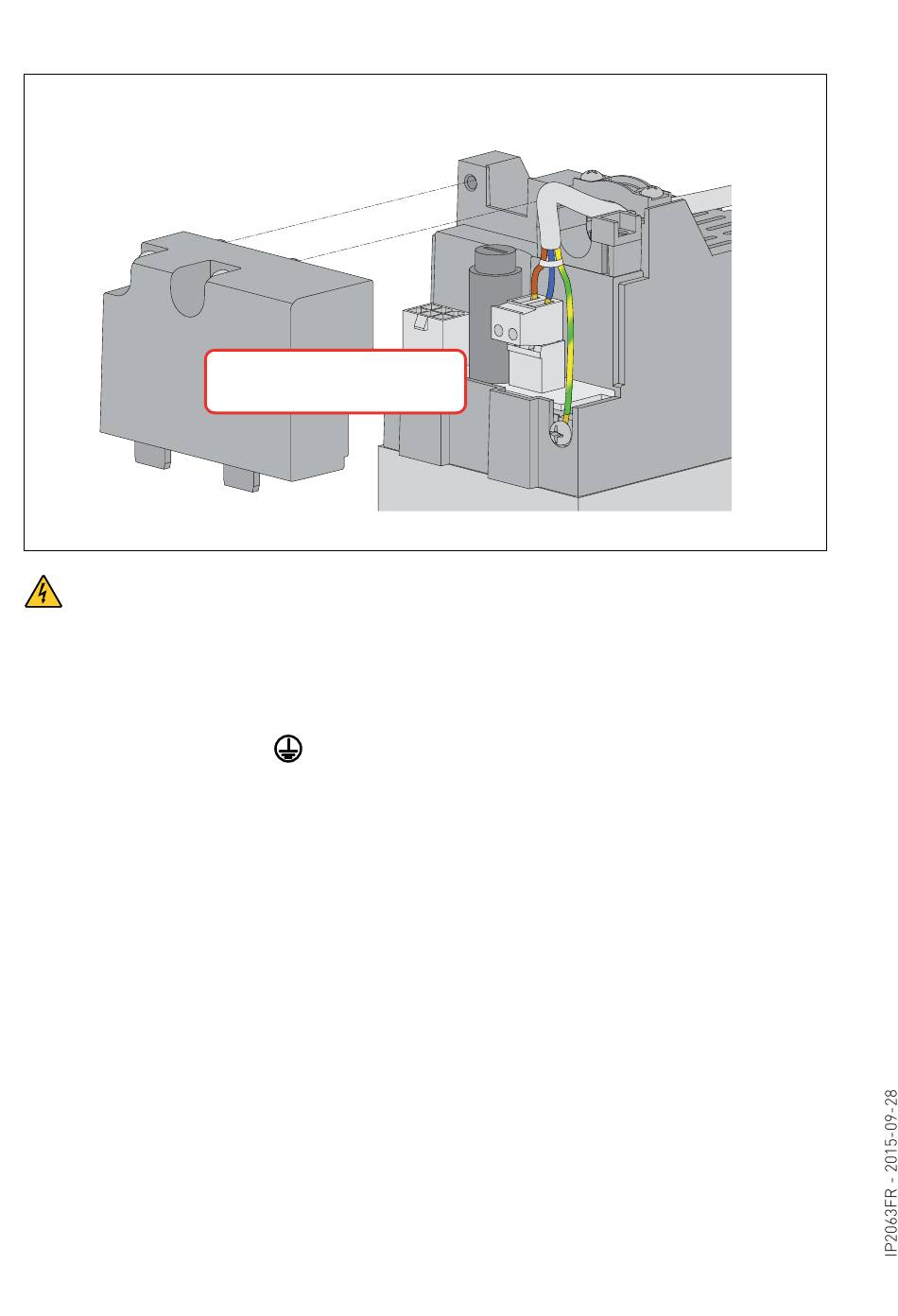

12. Raccordement de l'alimentation électrique
Avant de raccorder l'alimentation électrique, vérifier que les données de la plaque cor-
respondent à celles du réseau de distribution électrique.
Prévoir, sur le réseau d'alimentation, un interrupteur sectionneur omnipolaire présentant une
distance d'ouverture des contacts supérieure ou égale à 3 mm.
Vérifier que, en amont de l'installation électrique, sont montés un disjoncteur différentiel et
une protection contre les surintensités adaptés.
Utiliser un câble électrique de type H05RN-F 3G1,5 ou H05RR-F 3G1,5 et le raccorder aux
bornes L (marron), N (bleu),
conducteur jaune/vert mesure au moins 30mm de plus que les conducteurs marron et bleu.
Bloquer le câble à l'aide du serre-câble prévu à cet effet et le dénuder seulement au niveau
de la borne.
Le raccordement au réseau de distribution électrique doit, sur le tronçon extérieur à l'auto-
matisme, s'effectuer sur un chemin de câbles indépendant et séparé des raccordements aux
dispositifs de commande et de sécurité.
Le chemin de câbles doit pénétrer dans l'automatisme sur quelques centimètres à travers un
trou Ø16 mm maximum.
S'assurer de l'absence de bords tranchants qui pourraient détériorer le câble d'alimentation.
Vérifier si les conducteurs de l'alimentation du réseau (230 V) et les conducteurs d'alimenta-
tion des accessoires (24 V) sont bien séparés.
S'assurer que le conducteur jaune/vert
mesure au moins 30mm de plus
que les conducteurs marron et bleu.
(jaune/vert) à l'intérieur de l'automatisme. S'assurer que le
58
