4.4 Réglage de la longueur du câble pour
l'interrupteur à flotteur
La différence de niveau entre marche et arrêt peut
être ajustée en modifiant la longueur libre de câble
entre l'interrupteur à flotteur et la poignée de la
pompe.
• Une longueur libre de câble plus grande donnera
moins de marches et d'arrêts ainsi qu'une grande
différence de niveau.
• Une longueur libre de câble réduite donnera des
marches et des arrêts plus fréquents et une
petite différence de niveau.
La longueur libre de câble doit être au minimum de 4
po (100 mm) et au maximum de 14 po (355 mm).
Le niveau d'arrêt doit être au-dessus de la crépine
d'aspiration pour éviter que la pompe n'aspire de
l'air.
Longueur de câble
minimale et maximale

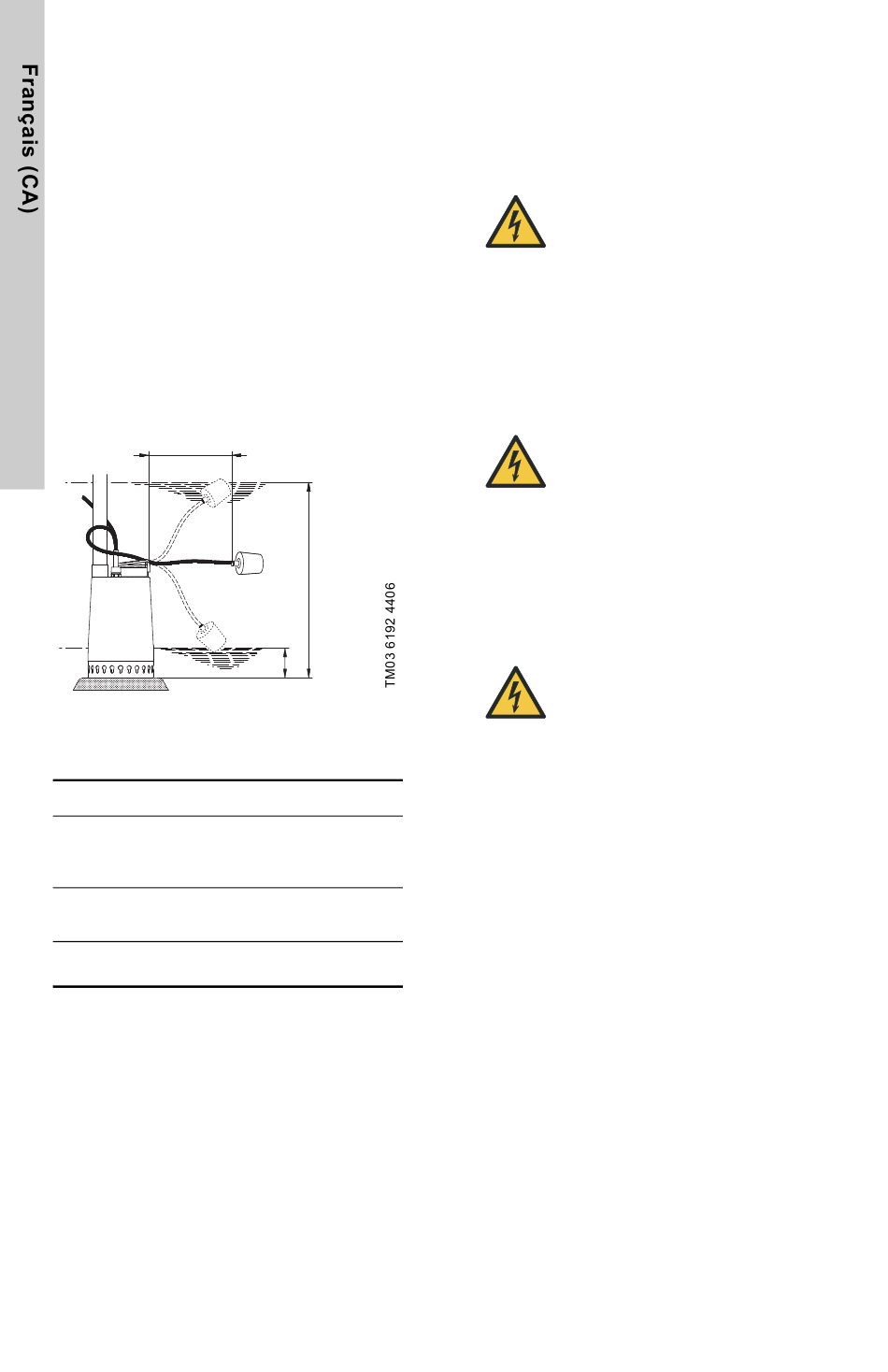

Fig. 5 Niveaux démarrage et arrêt
Les niveaux de démarrage et d'arrêt varient en fonc-
tion de la longueur de câble.
Niveaux démarrage et arrêt Unilift AP
Longueur de câble
min.
4 po (100 mm)
Démar-
Arrêt
rage
19,7 po 11,8 po
(500 mm) (300 mm)
Le fonctionnement manuel peut être effectué de
l'une des deux manières suivantes :
• Débrancher la pompe et l'interrupteur à flotteur
de la prise. Introduire la fiche de la pompe dans
la prise.
• Maintenir l'interrupteur à flotteur en position éle-
vée en le fixant au conduit/flexible de refoule-
ment.
6
Démarrage
Arrêt
Longueur de câble
max.
14 po (355 mm)
Démar-
Arrêt
rage
21,7 po 4 po
(550 mm) (100 mm)
4.5 Branchement électrique
DANGER
Choc électrique
Blessures graves ou mort
- L'installation de la pompe dans un
puisard, un bassin ou une fosse
doit être effectuée par des per-
sonnes qualifiées et spécialement
formées, conformément au Code
national de l'électricité, et en tout
état de cause conformément aux
codes locaux et aux réglementa-
tions locales.
AVERTISSEMENT
Choc électrique
Blessures graves ou mort
- Connecter le produit uniquement à
une prise correctement mise à la
terre.
- Nous recommandons de connec-
ter la pompe à un circuit électrique
avec un disjoncteur de fuite à la
terre (DDFT).
AVERTISSEMENT
Choc électrique
Blessures graves ou mort
- La mise à la terre de la fiche d'ali-
mentation de la pompe doit être
connectée à la prise de terre de
l'alimentation électrique.
- La fiche doit être dotée du même
raccord à la terre que l'alimentation
électrique. Sinon, utiliser un adap-
tateur approprié.
Le branchement électrique doit être effectué confor-
mément aux réglementations locales et selon le
National Electrical Code (États-Unis) et le Code
électrique canadien. La pompe doit être mise à la
terre. La fréquence et la tension de fonctionnement
sont indiquées sur la plaque signalétique. S'assurer
que le moteur est compatible avec l'alimentation
électrique avec laquelle il sera utilisé.
