AVERTISSEMENT
Risques chimiques
Mort ou blessures graves
‐
Porter des vêtements de protection
pour toute intervention sur la tête de
dosage, les raccordements ou la
tuyauterie.
‐
Récupérer et jeter les substances chi-
miques en veillant à la sécurité du per-
sonnel et au respect de l'environne-
ment.

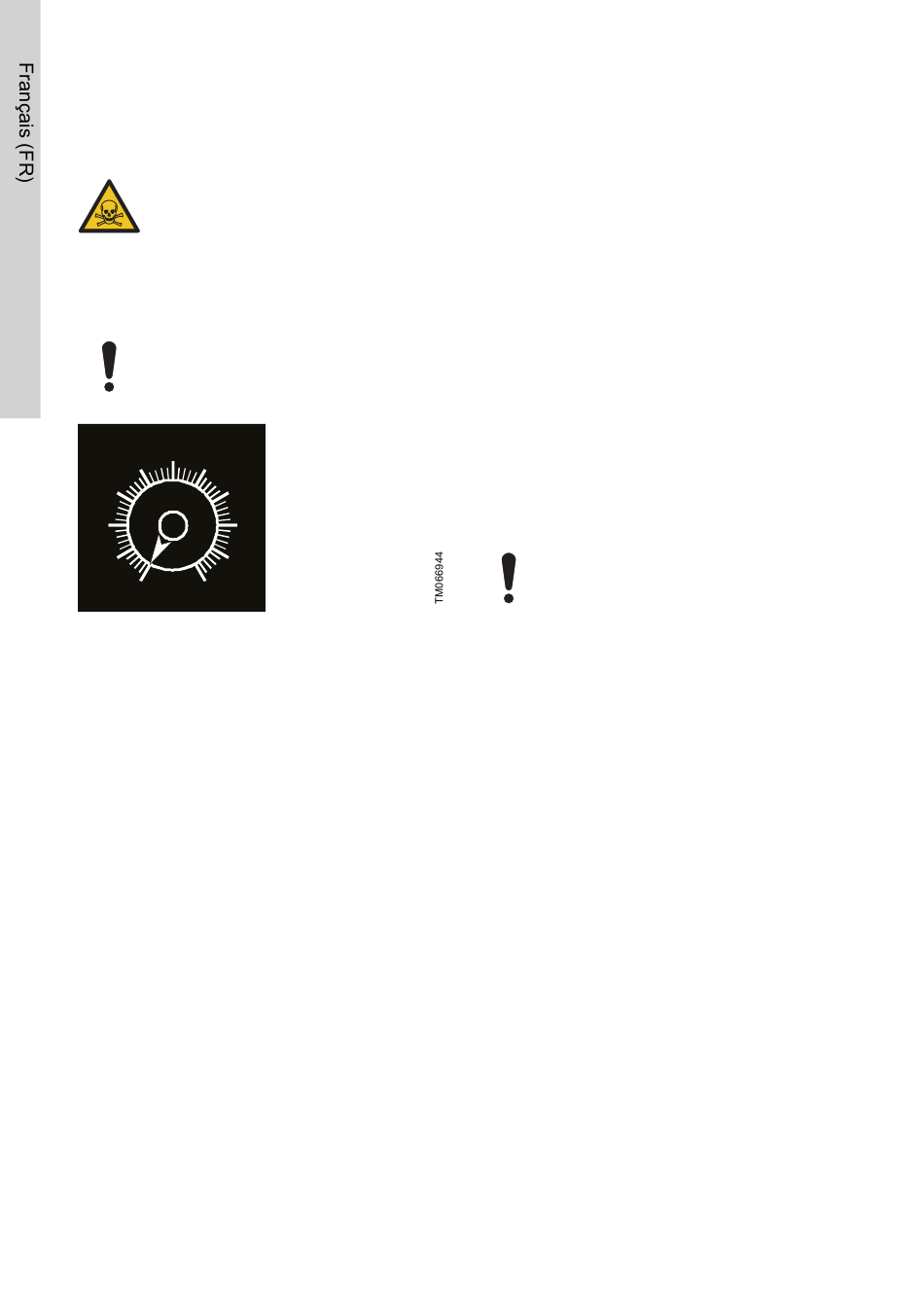

Régler la longueur de course lorsque la
pompe est en marche.
50
60 40
70 30
80
20
90 10
100% 0
Le point zéro est le réglage par défaut pour une
contre-pression de 3 bar. Si la contre-pression de
service à la vanne de refoulement s'écarte fortement
de cette valeur, il est conseillé de réajuster le point
zéro pour obtenir des valeurs plus précises.
1. Installer un tuyau flexible transparent contenant
du produit de dosage dans la vanne d'aspiration
ou utiliser l'amortisseur de pulsations gradué s'il
est installé côté aspiration.
2. Pour les pompes avec régulateur de niveau,
désactiver la fonction.
3. Lancer le dosage.
4. Régler le débit de dosage à 15%.
5. Tourner lentement la molette de réglage vers le
point zéro jusqu'à ce que le débit de dosage
s'arrête.
Le niveau du produit cesse de descendre dans le
flexible transparent.
6. Arrêter le dosage.
7. Dévisser la vis de blocage située sous la molette
de réglage de la longueur de course.
8. Sans modifier la position de la molette, retirer le
cache placé au centre de la molette.
9. Desserrer la vis de la molette ainsi que le ressort
en spirale.
190
10. Sans tourner la molette, l'extraire délicatement.
11. Remonter la molette de sorte que la flèche de la
molette pointe vers le zéro du cadran.
12. Remettre en place le ressort en spirale et la vis
dans la molette de réglage. Serrer la vis jusqu'à
ce que le ressort soit légèrement préchargé.
Even when turning the adjusting knob to 100 %,
the spiral spring must remain preloaded.
13. Serrer la vis de blocage située sous la molette de
réglage de la longueur de course.
Informations connexes
3.2 Consignes de sécurité et conditions requises
pour le démarrage
9.6 Courbes de dosage
3.7 Réglage du débit de dosage par la
longueur de course
S'assurer que la pompe est correctement installée et
a bien démarré.
Régler la longueur de course lorsque la
pompe est en marche.
• Pour augmenter le débit de dosage, tourner
doucement la molette de réglage vers la gauche.
• Pour diminuer le débit de dosage, tourner
doucement la molette de réglage vers la droite.
Informations connexes
3.2 Consignes de sécurité et conditions requises
pour le démarrage
5.1.1 Composants de la DMX 221
5.1.2 Principe de fonctionnement de la pompe
9.6 Courbes de dosage
3.8 Réglage de la course nominale avec un
convertisseur de fréquence
Si un convertisseur de fréquence est branché, le
débit de dosage peut être réglé en modifiant la
course nominale. Cela n'est possible que pour la
plage 10-100% de la course maximale.
Pour plus d'informations, consulter la notice
d'installation et de fonctionnement du convertisseur
de fréquence.
Informations connexes
11.2 Entraînement à fréquence variable (VFD)
