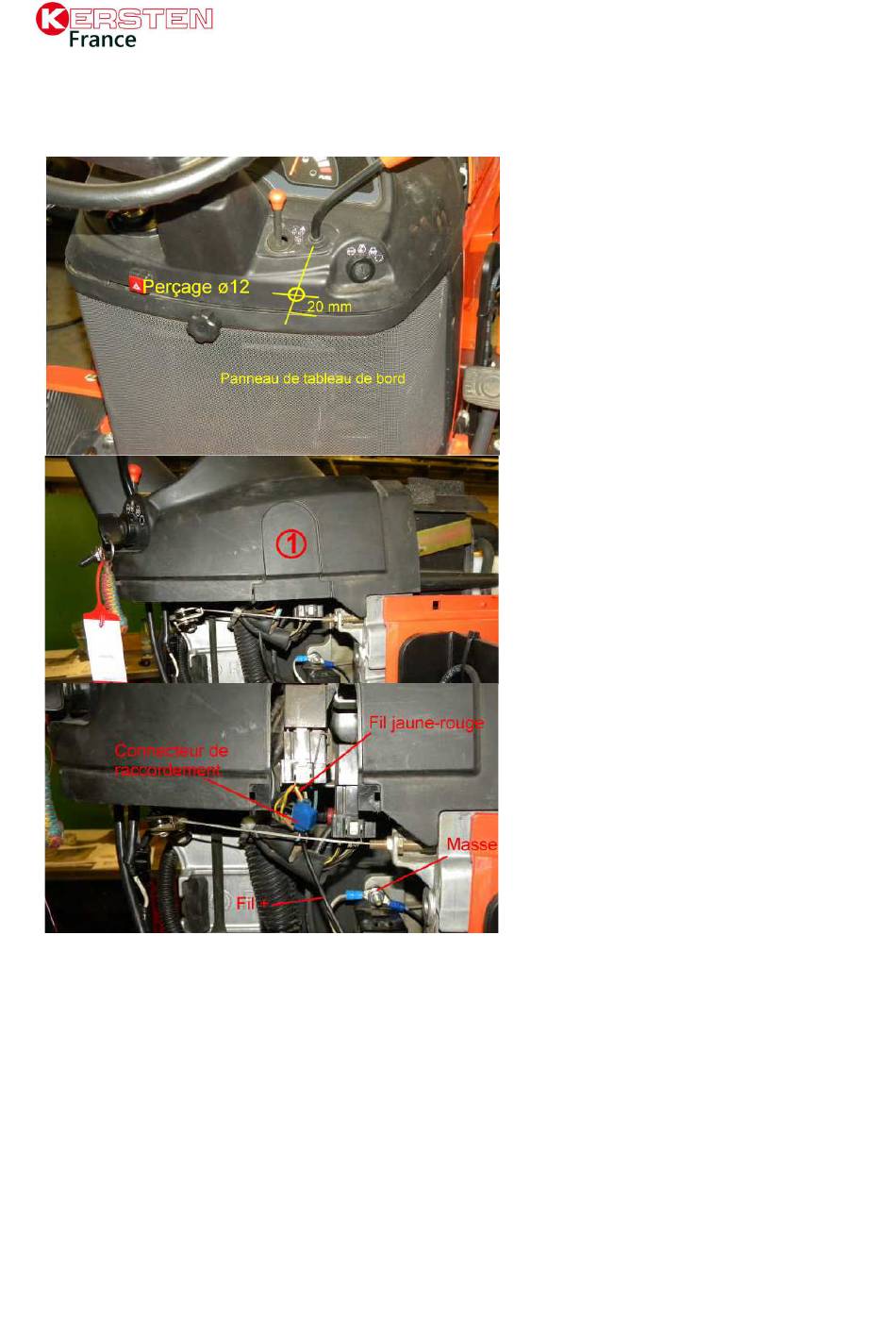

3.4 Montage de l'interrupteur de commande de l'électrovanne
Enlevez le panneau du tableau de bord
puis percez un trou de ø12 mm pour fixer
l'interrupteur à bascule.
Enlever le cache repère 1
Avant de connecter le plus et câble
négatif, fixer le commutateur à bascule
dans le trou ø12.
Raccordez maintenant le fil avec la
cosse ronde sur la vis du haut de la boîte
à fusibles
.
Le fil + est raccordé au fil jaune/rouge à
l'aide du connecteur de raccordement
(bleu).
Après avoir attaché le faisceau, vous
pouvez remettre en place le cache et
l'habillage du tableau de bord.
Manuel KM11545H-13045 H pour G26
Page 9 / 24
B00011 R01
