Montage

9 Montage

9.1 Montage de l'accessoire

•
Pour monter un accessoire, les parties mâle et femelle de l'accouplement doivent être exempts
de saleté et bien graissés (voir Figure 8.1).
•
L'accouplement de l'accessoire et du tube de l'unité d'entraînement doivent être à la même
hauteur pour pouvoir être rapprochés. Pour cela, des supports de stationnement sont
disponibles sur certains accessoires où la hauteur appropriée peut être réglée.
•
Lors du remontage, vous devez vous assurer que le pilote d'accouplement (étoile en plastique
rouge) est situé dans l'une des deux moitiés d'accouplement.
•
Tirez le levier de verrouillage vers le haut et repliez le levier de verrouillage.
•
Si l'accessoire ne peut pas être poussé complètement dans le tube du porte-outil, c'est parce
que les dents des deux moitiés d'accouplement se font face. En activant la prise de force
(moteur à l'arrêt) et en tirant lentement sur la corde de démarrage du moteur, l'arbre de
transmission tourne davantage et permet de pousser davantage.
•
Rabattez à nouveau le levier de verrouillage et vérifiez que la goupille de verrouillage est
complètement engagée.

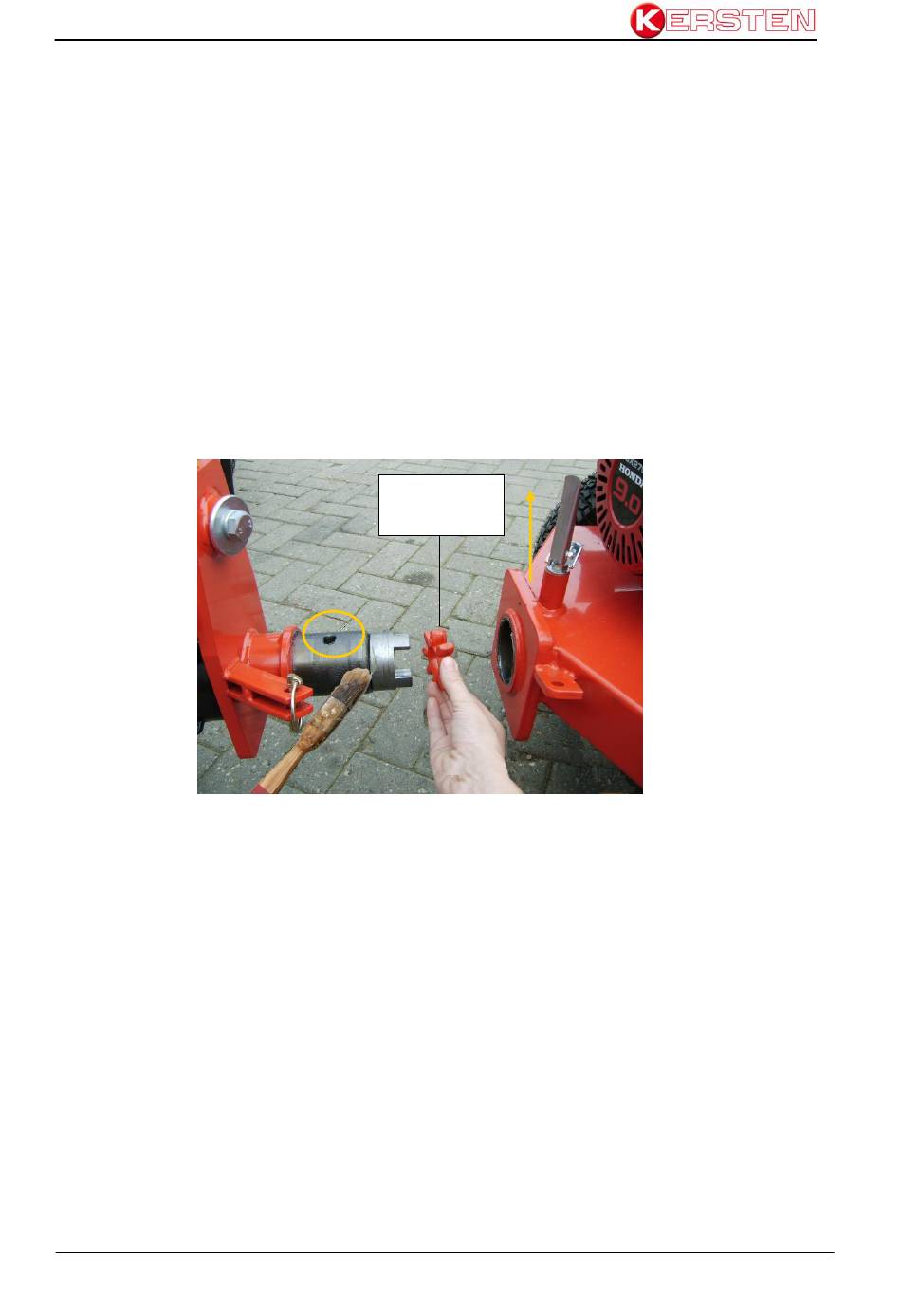

Figure 8.1
Manuel du porte-outil mono-essieu UBS HYDRO
Accouplement
élastique
Graisseur
