3.3 Montage du réservoir d'huile

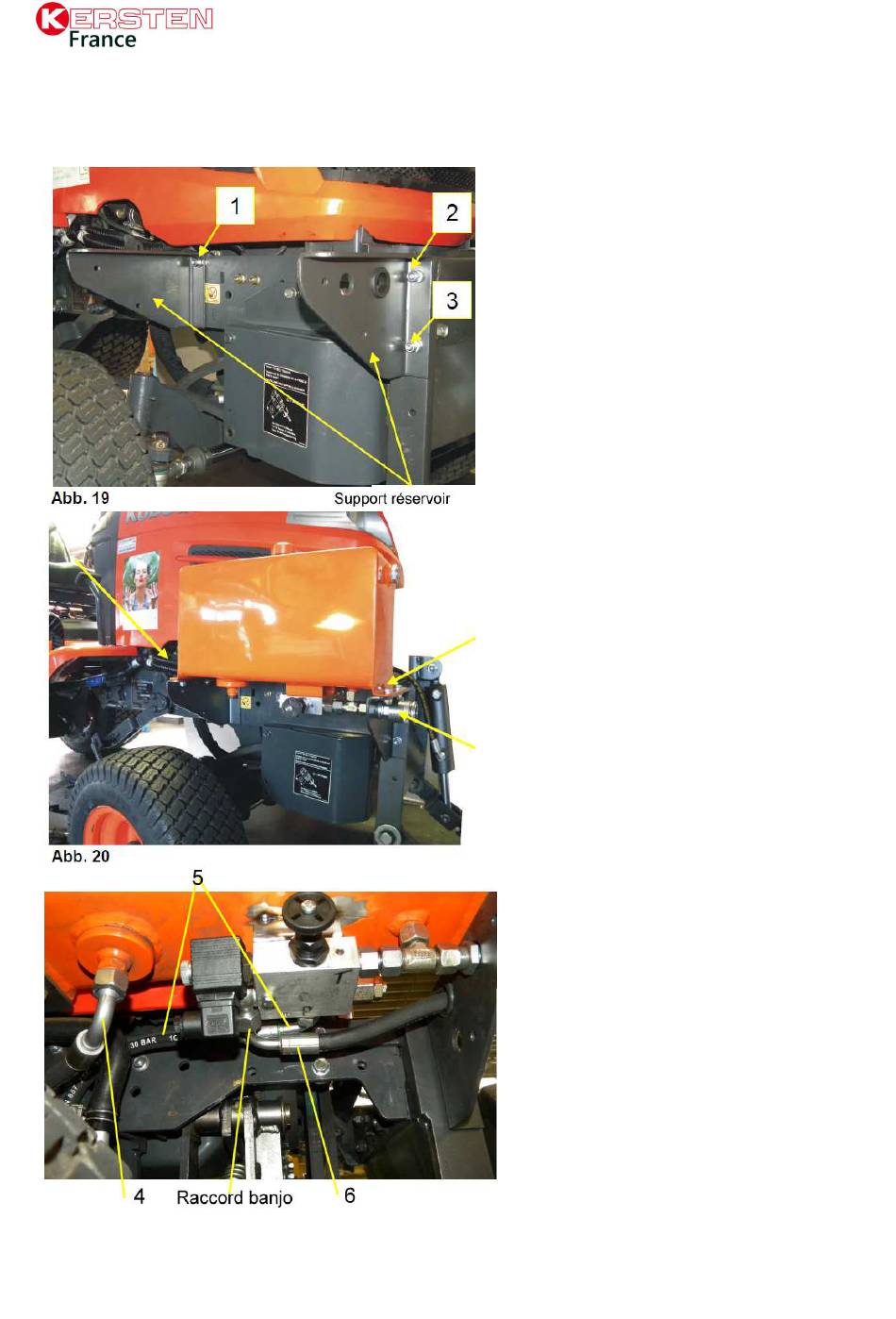

Les 2 supports de réservoir doivent être fixés
avec:
Rep 1: vis Japy M8x30 1 rondelle et 1 écrou
frein
Rep 2 Vis M8x45, 2 rondelles et 1 écrou frein
Rep 3: vis M8x35, 2 rondelles et 1 écrou frein
Provisoirement ne pas serrer les vis
Fixez le réservoir sur les supports avec 4 vis
M8x20, 8 Rondelles et 4 écrous freins.
Ensuite serrez toutes les vis y compris celles
des supports.
Coupleur avec passage cloison
Après fixation du réservoir, raccordez le
flexible d'aspiration ( rep 4) puis le flexible
pression (rep 5) et retour (rep 6).
Attention!
Tournez l'adaptateur orientable (banjo) vers
le bas
Maintenant les écrous du flexible d'aspiration
(rep 4 côté réservoir) et côté pompe peuvent
être serrés
Manuel KM11545H-13045 H pour G26
Page 8 / 24
B00011 R01
