INSTALLATION DU CHARIOT ET BAC BASCULANT

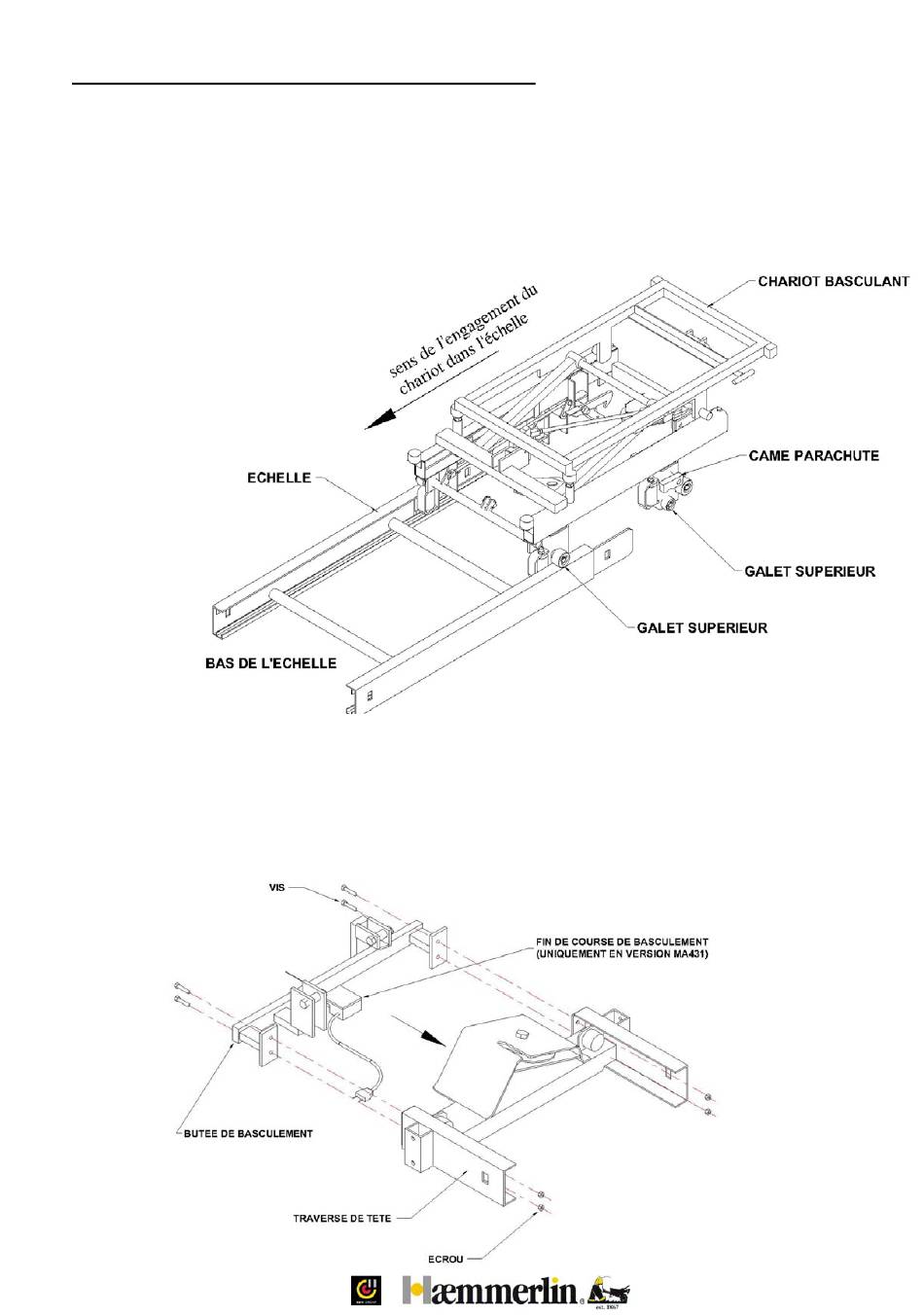

MISE EN PLACE DU CHARIOT BASCULANT
-
Engager le chariot basculant dans l'échelle de sorte que le profil soit pincé entre les
galets supérieurs et inférieurs.
-
Pour pouvoir engager entièrement le chariot basculant dans l'échelle, il faut
déverrouiller les cames du parachute en tournant leur axe.
-
Le chariot doit être orienté de façon que les cames du parachute soient en haut quand
l'échelle est relevée. l'échelle est relevée.
MISE EN PLACE DE LA TRAVERSE DE BASCULEMENT
-
Amener la butée de basculement contre la traverse de tête, puis la boulonner au moyen
de 4 vis et 4 écrous.
-
Le fin de course de basculement limite le mouvement de basculement automatique vers
le haut, uniquement en version MA431. Dans ce cas de figure, il faut le brancher sur la
sortie du fin de course haut livré avec la machine.
21
