Entrées / Sorties / Entrées
Paramètre Signification
S1 ... S7
Sélection de l'entrée pour sonde
Type
Sélection du type de sonde (S1 ... S4)
Offset
Offset des sondes
S5
Sélection entrée d'impulsions
Type
Sélection type de sonde (S5)
Inversion de l'interrupteur (uniquement
Inversé
lorsque le type Interr. a été sélectionné)
Vol. / Imp. Taux d'impulsions
S6
Sélection Grundfos Direct Sensor
Type
Type de sonde Grundfos Direct Sensor
Max.
Pression maximale (lorsque type = RPS)
Min.
Débit minimal (lorsque type = VFS)
Max.
Débit maximal (lorsque type = VFS)
S7
Sélection FlowRotor
Type
Diamètre nominal FlowRotor (S7)
58
Gamme de réglage /
Réglage
Sélection
d'usine
-
-
Interr., KTY, Pt500, Pt1000,
Pt1000
Pas de
-15,0 ... +15,0 K
0,0 K
-
-
Imp., Interr., KTY, Pt500,
Impulsion
Pt1000, Pas de
Oui, Non
Non
0,1 ... 100,0
1,0
TM
TM
RPS, VFS, Pas de
Aucune
0,0 ... 16,0 bar
6 bar
1 ... 399 l / min
2 l / min
2 ... 400 l / min
40 l / min
-
-
DN20, DN25, DN32, Pas de DN20

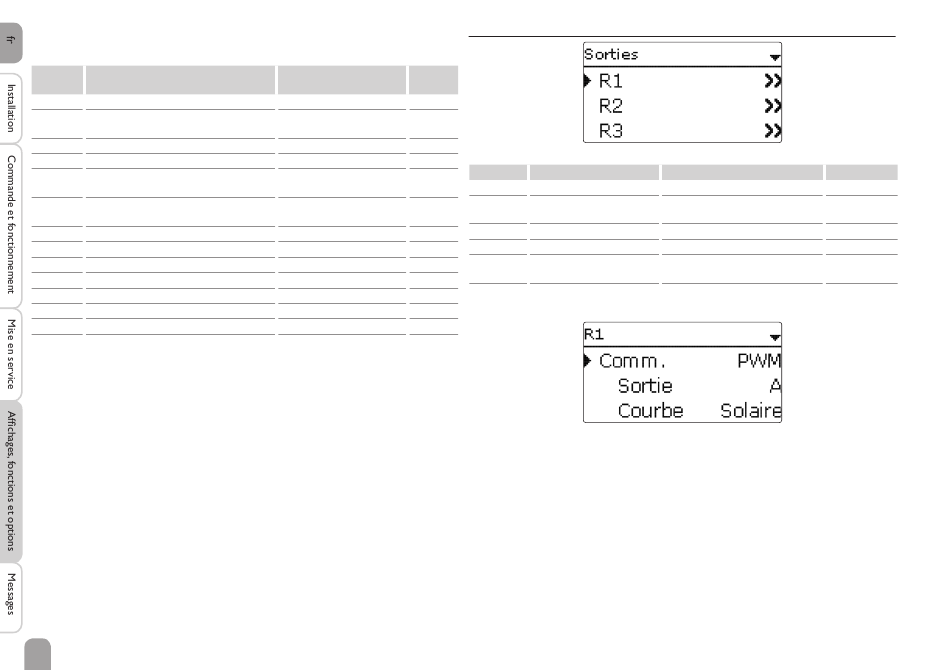

16.2 Sorties
Entrées / Sorties / Sorties
Paramètre
Signification
R1 ... R4
Sélection de la sortie relais -
Commande Mode de commande
Sortie
Sélection de la sortie PWM Sortie A, Sortie B
Courbe
Courbe PWM
Vitesse min. Vitesse minimale
Vit. max.
Vitesse maximale
Ce menu permet de régler le type de commande et la vitesse minimale des relais
du régulateur.
Le type de commande indique la manière dont s'effectue le réglage de vitesse des
pompes connectées au régulateur. Vous pouvez utiliser les modes suivants :
Adaptateur = Réglage de vitesse à travers un signal d'un adaptateur interface
0-10 V
= Réglage de vitesse à travers un signal 0-10 V
PWM
= Réglage de vitesse à travers un signal PWM
Standard
= Commande par impulsions (réglage d'usine)
Le réglage de vitesse d'une pompe HE s'effectue à travers un signal PWM / 0 - 10 V. La
pompe doit être connectée à la fois à un relais (alimentation électrique) et à l'une
des sorties PWM A /B du régulateur.
Gamme de réglage / Sélection
Réglage d'usine
-
Selon le sys-
Adaptateur, 0-10 V, PWM, Standard
tème choisi
-
Solaire, Chauffage
Solaire
Selon le sys-
(20) 30 ... 100 %
tème choisi
Selon le sys-
(20) 30 ... 100 %
tème choisi
