Utilisation

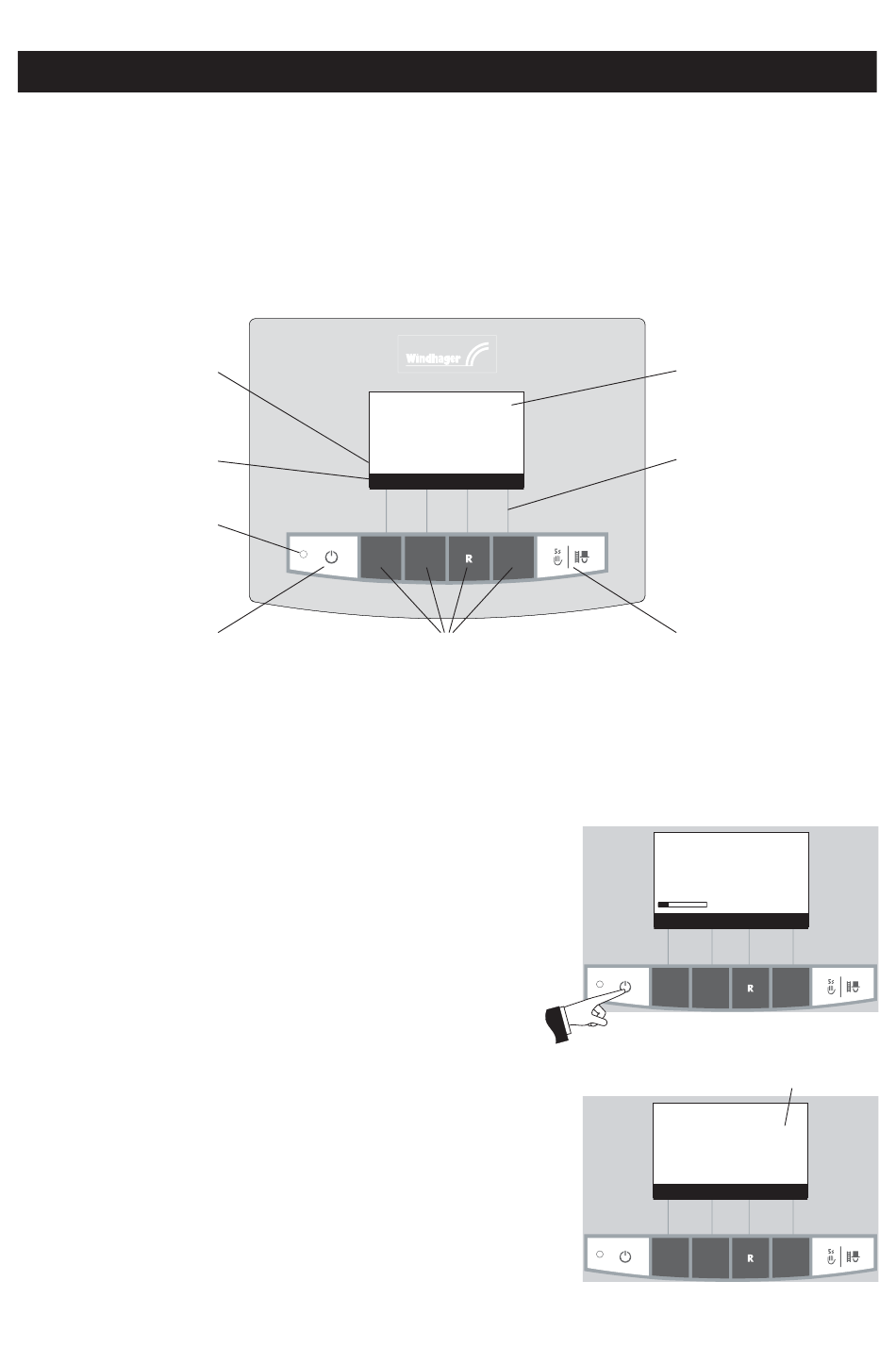

2.2 Module InfoWIN
Le module InfoWin constitue l'unité d'affichage et d'exploitation de la chaudière.
Le module InfoWIN se compose d'un grand afficheur en texte clair (écran), d'une touche Marche/Arrêt à témoin de contrôle
(LED) de marche (vert) ou de dérangement (rouge), d'une touche de fonction de ramonage et de 4 touches de menu pou-
vant être configurées de manière personnalisée. La fonction assignée à la touche de menu respective est affichée dans la
barre de menu.
Les phases de fonctionne-
ment sont affichées ici : par
ex. veille, mode modulant,
etc.
Barre de menu
Témoin de contrôle (LED)
« Marche » vert ou
« Dérangement » rouge
Touche Marche/Arrêt
Fig. 4 Module InfoWIN

2.3 Etats de fonctionnement

2.3.1 Chaudière MARCHE, autotest
Chaudière MARCHE
Si le témoin de contrôle (LED) de la touche Marche/Arrêt ne s'allume pas,
appuyer sur la touche Marche/Arrêt , le rétro-éclairage et l'affichage sont
activés et l'autotest démarre automatiquement – Fig. 5.
Autotest
L'autotest procède au contrôle des sondes, des commutateurs et des
moteurs.
L'autotest terminé avec succès, une phase de fonctionnement et la tempé-
rature de l'eau de la chaudière sont affichées (affichage standard). Le témoin
de contrôle (LED) émet une lueur verte – Fig. 6.
Si l'autotest a échoué, un message d'information (par ex. FE, AL) s'affiche
(voir points 4.2 et 4.3). Le témoin de contrôle (LED) émet une lueur rouge.
Température chaudière
38
°C
Veille
Info Menu
Touches de menu
6
Affichage en texte intégral
(écran éclairé)
Affectation des touches à leur
fonction respective
Fonction de ramonage
Autotest
actif
.....
(symbole animé)
Fig. 5 Autotest
température réelle de la chaudière en °C
Température chaudière
(phases fonctionn.)
Info
Fig. 6 Affichage standard
42
°C
Menu
