Opérations préliminaires à la mise en
service
Avant la mise en service, il est conseillé de retirer le
revêtement adhésif de protection. Ensuite, nettoyer
soigneusement les surfaces de travail et les parties
externes avec de l'eau tiède et du détersif en utilisant un
chiffon humidifié pour éliminer complètement toute trace
de l'anti-rouille appliqué à l'usine, puis essuyer avec un
chiffon propre.
Mise en fonctionnement
Avant la mise en fonctionnement, il est recommandé de
vérifier si les caractéristiques de l'appareil (catégorie et
type de gaz employé) correspondent à la famille et le
groupe de gaz disponibles sur place.
Dans le cas contraire, effectuer le passage à la famille de
gaz requise ou bien l'adaptation au groupe de gaz requis
(voir paragraphe "Fonctionnement avec d'autres types de
gaz", page 12). Pour la mise en fonctionnement suivre les
instructions pour l'utilisation.
Vérification de la puissance
Utiliser les injecteurs destinés à la puissance nominale
prédisposés sur l'appareil.
La puissance peut être de deux types:
- nominale, indiquée sur la plaque des caractéristiques
de l'appareil;
- minimale.
Les injecteurs sont mentionnés dans le tableau 1
"DONNEES TECHNIQUES".
Les tolérances des pressions d'exercise pour obtenir la
puissance nominale en fonction des injecteurs prevus
sont:
- de 15 à 22,5 mbar pour les gaz de la deuxième famille;
- de 25 à 35 mbar pour les gaz de la troisième famille
(propane).
En dehors des plages de pression citées, il n'est pas
possible de faire fonctionner les appareils.
3
17
18
009 - 02 / 009 - 92 - Grillade gaz
MISE EN SERVICE
16
20
21
22
Plaques lisses et rainurées
AVEC ROBINET EN SECURITE
Pour régler la puissance au ralenti, il faut se conformer
aux données de tableau 1 "DONNEES TECHNIQUES".
Si l'on désire un contrôle supplémentaire de la puissance
nominale, il est possible de l'effectuer au moyen d'un
compteur en utilisant la "méthode volumétrique".
Toutefois, en règle générale, une vérification du
fonctionnement correct des injecteurs est suffisante.

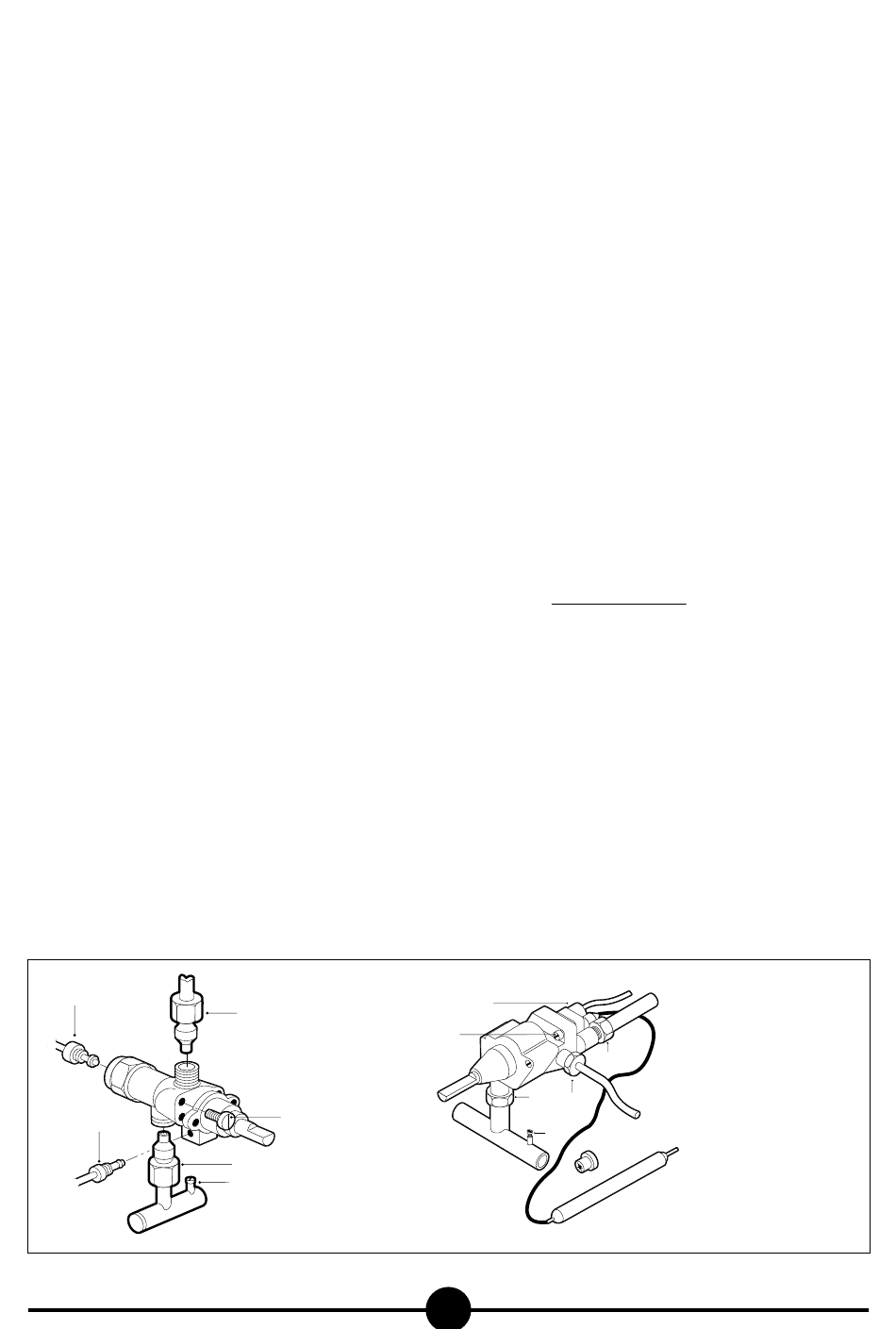

Contrôle de la pression d'entrée (Fig 3)
La pression d'entrée doit être mesurée à l'aide d'un
manomètre (par exemple un tube en u, précision min. 0,1
mbar). Enlever la vis (22) de la prise de pression et
raccordercette dernière au tube du manomètre: après
avoir pris la mesure, revisser hermétiquement la vis (22).
Contrôle de la puissance suivant la
méthode volumétrique
A l'aide d'un compteur de gaz et d'un chronomètre, il est
possible de relever le volume de gaz fourni à l'appareil
par unité de temps.
Le volume correct correspond à la valeur "E" exprimée en
litres par heure ou en litres par minute (I/min).
Il est calculé sur la base de la formule suivante:
Puissance
E =
Pouvoir Calorifique
Il est important de mesurer la puissance lorsque l'appareil
est en état d'inertie.
La valeur correspondant au pouvoir calorifique peut être
demandée auprès de l'Organisme local pour la
Distribution du Gaz.
Les puissances nominale et minimale par rapport à la
pression nominale, sont obtenues en consultant le tableau
pour le réglage du passage du gaz.
ATTENTION
Le réglage à l'avance de la puissance nominale n'est
pas prévu.
17
20
16
21 18
22
11
Plaques chromée
AVEC THERMOSTAT
