3.2.2 Bornes raccordées électriques
Boîte à bornes gauche que pour des
tensions de réseau basses de 12 V
CA/CC max.
Attention
Raccordement côté de tension
basse:
- Sonde de température bornes S1-
S6 und boîte à bornes S- (Polarité est
quelconque)
- Fonction supplémentaire optionelle
au niveau de la borne Z1/Z2

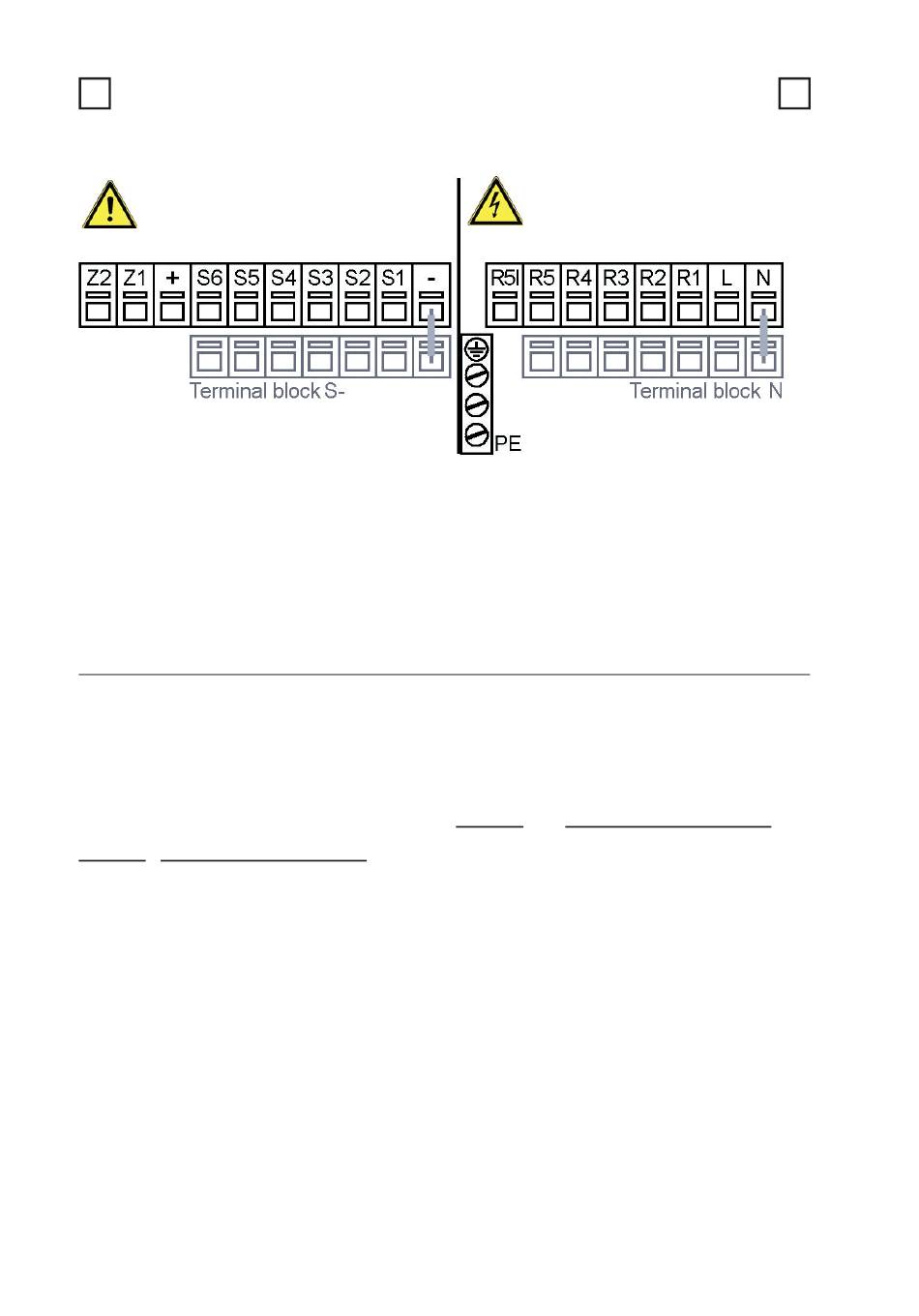

3.2.3 Raccordement électrique
Très basses tensions 12 V CA/CC
max. Raccordement boîte à bornes
gauche !
Borne: Raccordement pour:
-
Pont Répartiteur S-
S1
Sonde 1 extérieure
S2
Sonde 2 Circuit de chauffage
S3
Sonde 3 Eau industrielle
S4
Sonde 4 Butoir-CdC
S5
Sonde 5 Sonde d'ambiance
S6
Sonde 6 Commande à
distance
+
non utilisé
Z1
Option / Fonct. supplém.
Z2
Option / Fonct. supplém.
Utilisez le répartiteur S- pour le rac-
cordement des sondes de masse de
S1-S6. La polarité est quelconque.
10
Installation
Boîte à bornes droite que pour
des tensions de réseau de 230 V
CA 50-60Hz
Danger
Raccordement côté de tensions de
réseau:
- Conducteur de protection au répar-
titeur PE métallique
- Conducteur neutre au répartiteur N
- Secteur conducteur externe L
- Sortie de couplage Bornes R1-R4
- Contact sans potentiel au R5/R5I
Attention: n'utilisez que pour 230V!
Tensions de réseau 230V CA 50-
60Hz
Raccordement dans la boîte de
bornes droite!
Borne:
N
L
R1
R2
R3
R4
R5
R5I
Utilisez le répartiteur N pour le rac-
cordement de tous les conducteurs
neutre N!
Le raccordement des conducteurs
de protection PE s'effectue sur le
répartiteur PE métallique !
Raccordement pour:
Pont Répartiteur N
Secteur conduct. ext. L
Pompe du circuit de
chauffage
Mélangeur ouvert
Mélangeur fermé
Vanne ou pompe pour
charge d'eau industrielle
Demande de chaleur
Demande de chaleur
3
