4.1 Affi chage et saisie
(1)
(2)
(4)

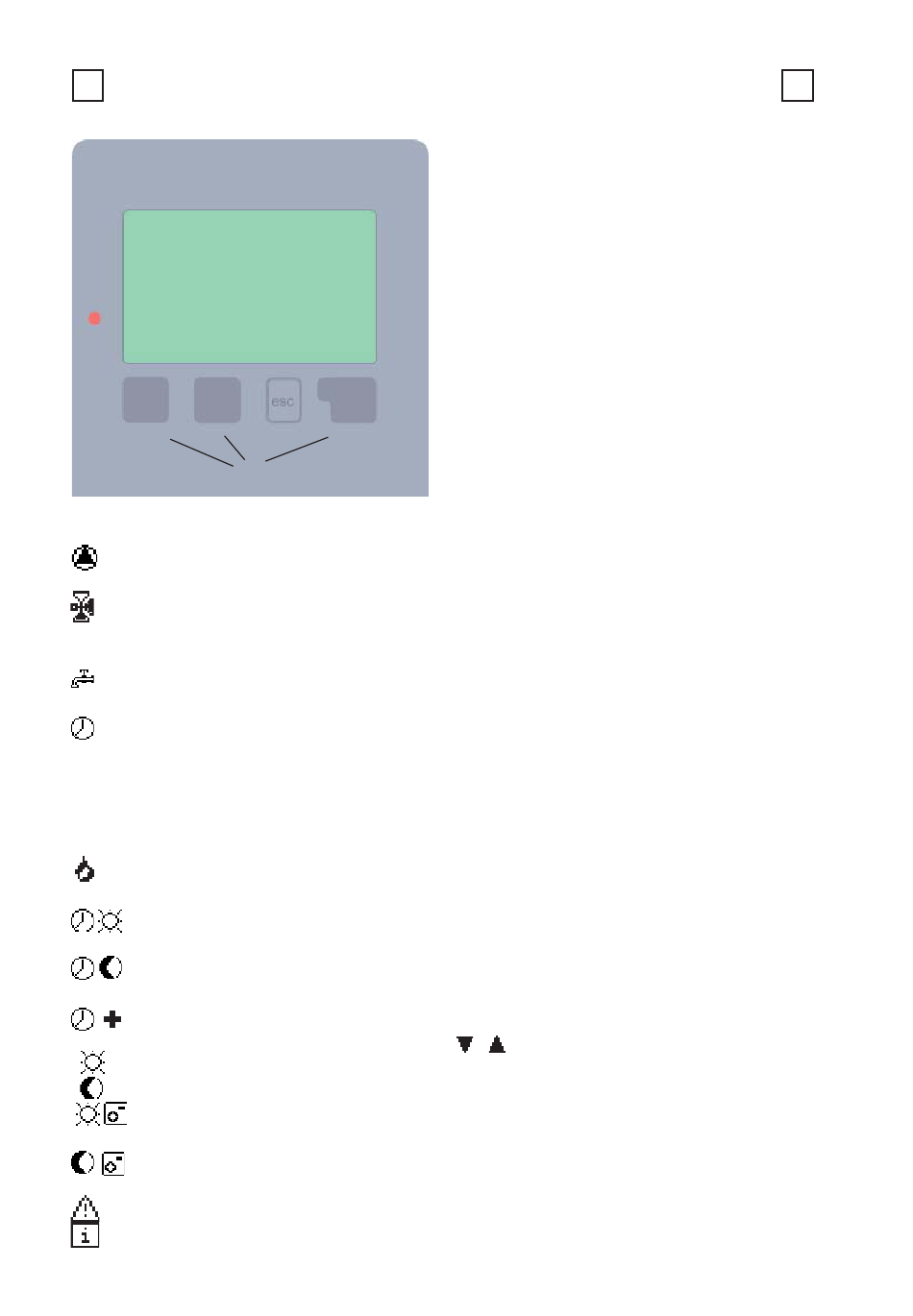

Ex. de symboles d'affi chage:
Pompe Circuit de chauffage
(tourne en mode d'activité)
Mélangeur Circuit de
chauffage (noir en cas
d'ouverture/de fermeture)
Charge d'eau industrielle
marche (arrêt = barré)
EI-Mode automatique
(Programme de temps)
Eau industrielle continuel-
I
lement en marche
Eau industrielle continuel
O
lement en arrêt
Demande de chaleur marche
(arrêt = barré)
CdC-Mode du jour (Pro-
gramme de temps)
CdC-Mode de nuit (Pro
gramme de temps)
CdC-Mode de confort (Pro
gramme de temps)
Service continu du jour
Service continu de la nuit
Service continu du jour
par RC21
Service continu de la nuit
par RC21
Avertissem:/Mess. d'erreur
Nouvelles infos
12
Utilisation
(3)
L'affi cheur (1) au riche mode texte
et graphique vous permet d'assurer
la commande simple et presque
explicite du régulateur.
La diode électroluminescente (2)
s'allume en vert quand un relais est
activé. La diode électroluminescen-
te (2) s'allume en rouge quand le
mode « Arrêt » est confi guré. La
diode électroluminescente (2) clig-
note lentement en rouge en mode
« Manuel ». La diode électrolumi-
nescente (2) clignote vite en route
en cas de défaut.
Les saisies s'effectuent à l'aide de
4 Touches (3+4) auxquelles diffé-
rentes fonctions sont affectées en
fonction de la situation. La touche
« esc » (3) sert à interrompre une
saisie ou à quitter un menu. Le cas
échéant, une question de sécurité
est posée pour demander s'il faut
enregistrer les modifi cations ef-
fectuées.La fonction des 3 autres
touches (4) est expliquée sur la ligne
d'affi chage directement au-dessus
des touches, sachant que la touche
de droite est généralement dédiée
à la fonction de confi rmation et de
sélection.
Exemples de fonctions de touche :
+/- = augmenter/réduire valeurs
/ = faire défi ler le menu vers le
haut / vers le bas
oui / non = accepter/refuser
Info = infos complémentaires
retour = retour à l'écran précédent
ok = confi rmer la sélection
Confi rmer = confi rmer le réglage
