E.1
Affi chage et saisie
(2)

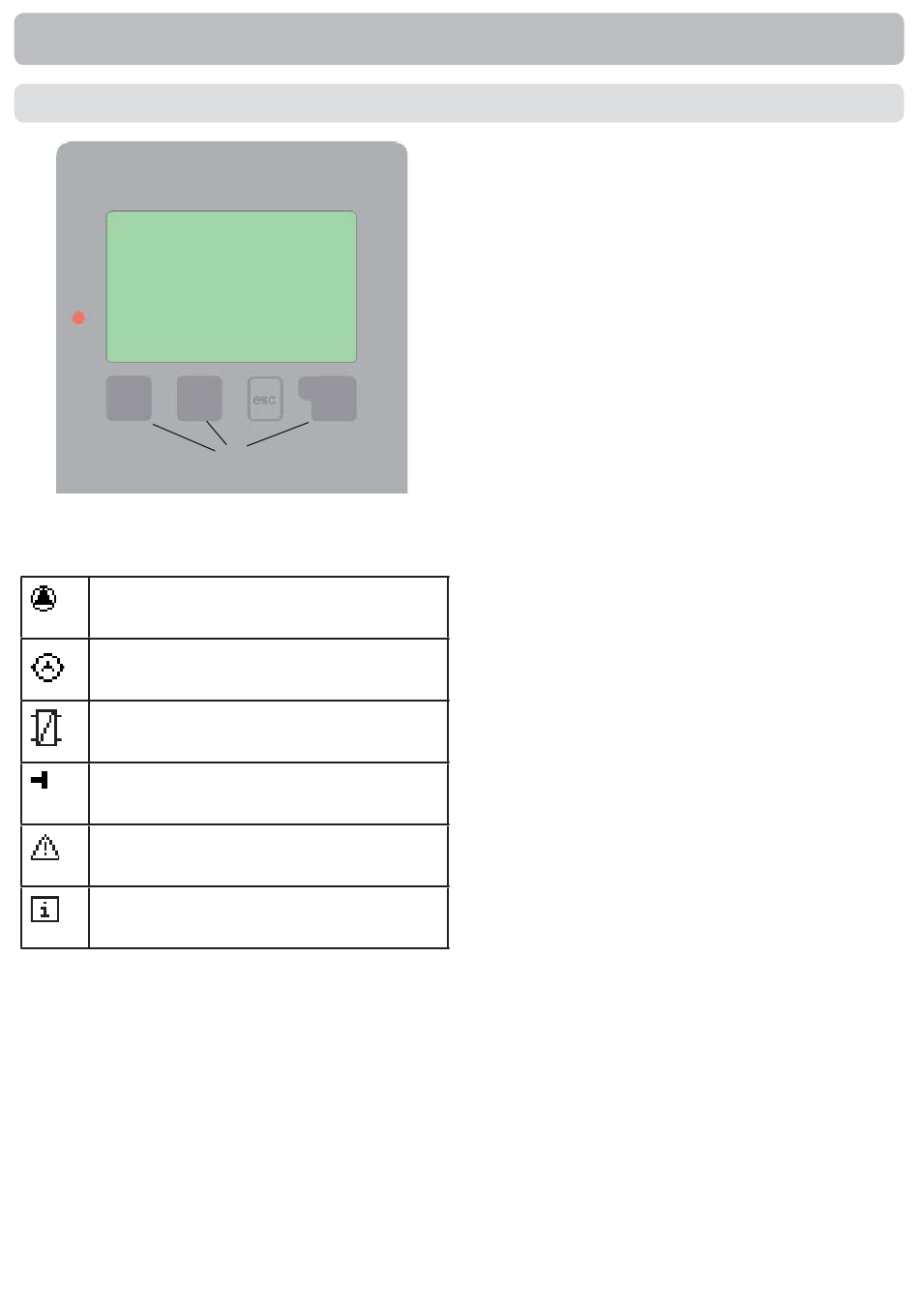

Exemples de symboles d'affi chage :
Pompe
(tourne en cours de service)
Débitmètre
Échangeur de chaleur
Sonde de température
Avertissement/message d'erreur
Nouvelles informations
12
Utilisation
(1)
(3)
(4)
L'écran (1) doté d'un mode texte et gra-
phique riche vous permet une utilisation
simple et presque intuitive du régulateur.
La diode électroluminescente (2) s'allume
en vert quand un relais est activé.
La diode électroluminescente (2) s'allume
en rouge quand le mode de fonctionne-
ment « arrêt» est défi ni.
La diode électroluminescente (2) clignote
lentement en rouge en mode « Manuel ».
La diode électroluminescente (2) clignote
vite en rouge en cas de défaut.
Les saisies s'effectuent à l'aide de 4
Touches (3+4) auxquelles différentes
fonctions sont affectées en fonction de
la situation. La touche « esc » (3) sert
à interrompre une saisie ou à quitter un
menu. Le cas échéant, une question de
sécurité est posée pour demander s'il faut
enregistrer les modifi cations effectuées.
La fonction des 3 autres touches
(4) est expliquée sur la ligne d'affi chage
directement au-dessus des touches,
sachant que la touche de droite est géné-
ralement dédiée à la fonction de confi rma-
tion et de sélection.
Exemples de fonctions des touches :
+/-
= augmenter/réduire valeurs
▲ / ▼
= faire défi ler le menu
vers le haut / vers le bas
oui/non
= accepter/refuser
Infos
= informations complémentaires
retour
= retour à l'écran précédent
ok
= confi rmer la sélection
Confi rmer = confi rmer le réglage
