C.2
Raccordement électrique
Avant de travailler sur l'appareil, couper l'alimentation électrique et la
protéger contre toute remise sous tension ! Vérifi er l'absence de tension!
Seul un technicien spécialisé est habilité à effectuer le raccordement
Danger
électrique en respectant les prescriptions en vigueur.
Les câbles très basse tension sous tension comme les câbles des son-
des de température doivent être posés séparément des câbles secteur
sous tension. N'introduire les câbles des sondes de température que
par le côté gauche et les câbles secteur sous tension que par le côté
Attention
droit de l'appareil.
Au niveau de l'alimentation du régulateur, il faut prévoir l'installation sur
place d'un coupe-circuit agissant sur tous les pôles, comme un commu-
tateur d'urgence pour chauffage.
Attention
Les câbles à raccorder à l'appareil doivent être gainés au maximum de
55 mm et la gaine du câble doit exactement arriver à l'entrée de l'appa-
reil, juste après la décharge de traction.
Attention
Le relais R1 est uniquement compatible avec les pompes standard (20-
120VA) dont le régulateur règle la vitesse. En raison du circuit interne du
régulateur, même à l'état de repos, des courants résiduels circulent via
le relais R1. Ainsi, sur cette sortie, il est absolument impossible d'exploi-
Attention
ter des vannes, des contacteurs-disjoncteurs ou d'autres consomma-
teurs de puissance absorbée inférieure.
C.2.1
Installation
1. Sélectionner le programme/l'hydraulique
voulu (B5 et D.1 - D.16)
2. Ouvrir le boîtier du régulateur (voir C.1)

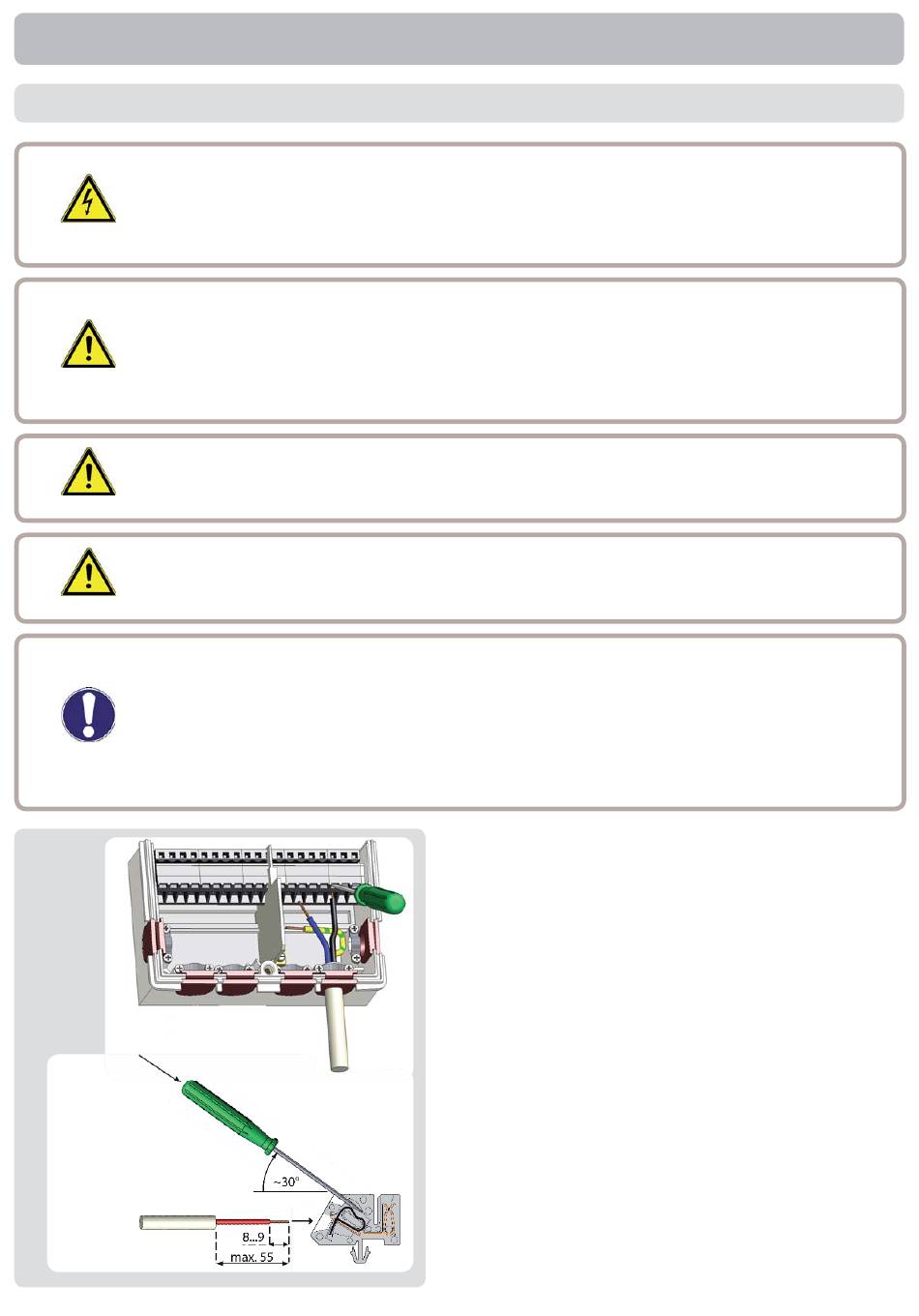

3. Dénuder les câbles au max. de 55 mm,
les introduire, monter les décharges de
traction, isoler les embouts sur 8 à 9 mm
(Fig.C.2.1)
4. Ouvrir les bornes à l'aide d'un tournevis
approprié (Fig.C.2.1) et procéder au rac-
cordement électrique sur le régulateur (D.1
- D.16)
5. Remettre la partie supérieure du boîtier en
place et le fermer à l'aide de la vis.
6. Réactiver la tension secteur et mettre le
régulateur en service
9
