Installation

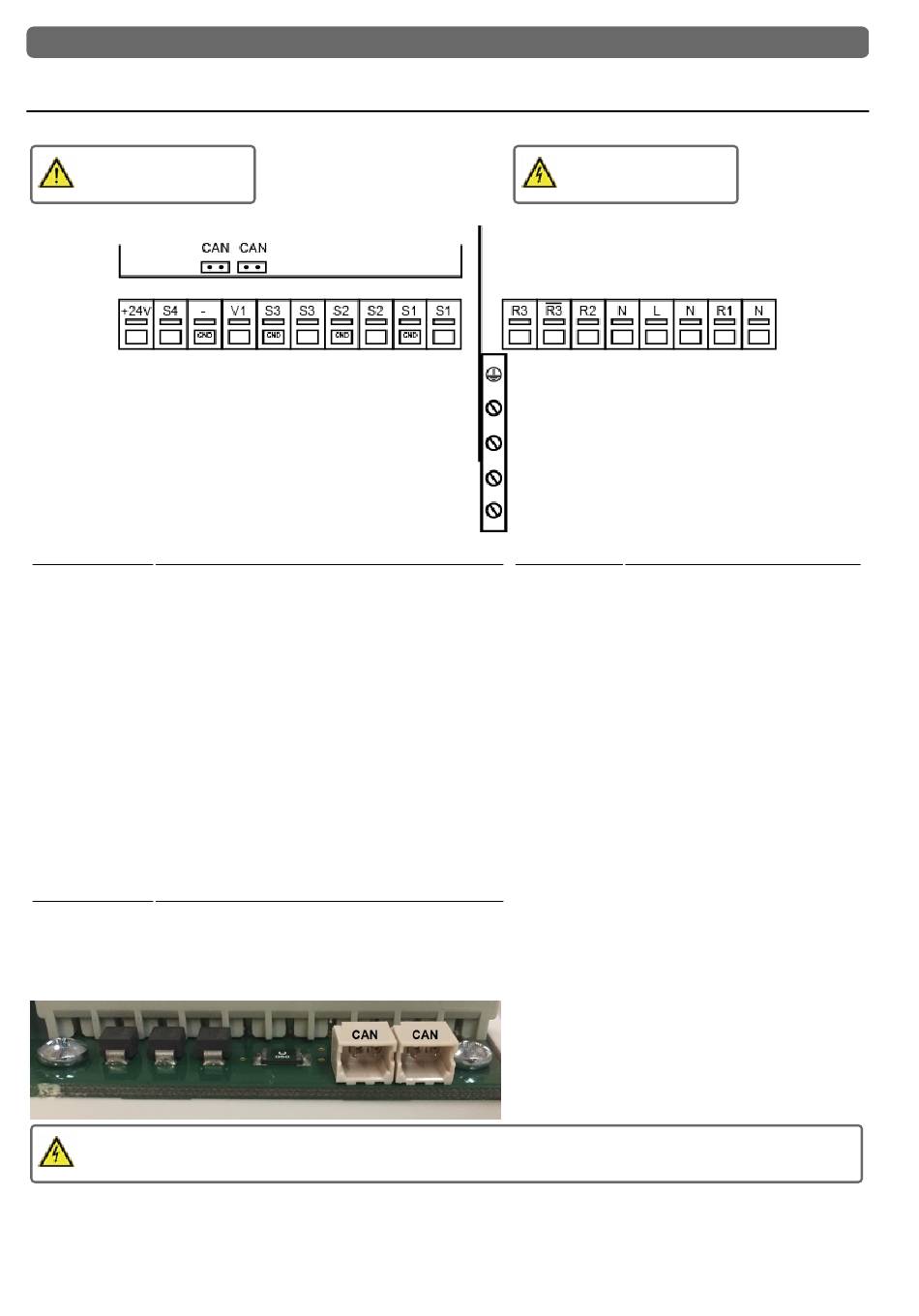

Plan des bornes
Basse tension
max. 24 VAC / DC
Borne:
Raccordement pour:
S1
Sonde extérieure
S1
Sonde extérieure (GND)
S2
Sonde entrée cc
S2
Sonde entrée cc (GND)
S3
Capteur de chambre (RC21)
S3
Terre du capteur (GND-RC21)
V1
Sortie 0-10V; demande de chaleur. Installez des
relais supplémentaires (numéro d'article 77502) si
la demande est effectuée via un contact nor-
malement ouvert.
-
GND pour la demande de chaleur
S4
Télécommande (RC21)
+ Borne/
Sortie de tension 24V
Périphériques externes 24V/2W
Sortie de tension
Sur la platine de la régulation
CAN
Pour connecter plusieurs contrôleurs entre eux à
l'aide d'un câble CAN. Terminez la bus CAN aux
deux extrémités en utilisant des résistances, l'as-
signation des connecteurs de bus CAN étant arbi-
traire!
R3I est définitivement à 230V lorsque le relais est inactif. Un câblage incorrect peut endommager les composants
connectés.
8
Haute tension
230 VAC 50 - 60 Hz
Borne:
Raccordement pour:
N
Pompe
R1
Pompe
N
Phase principale du conducteur
L
Phase principale du conducteur
N
Mixeur neutre
R2
Mixeur ouvert
R3|
230v non utilisé
R3
Mixeur fermé
Raccordement conduite PE se fait au bloc en alu
PE
