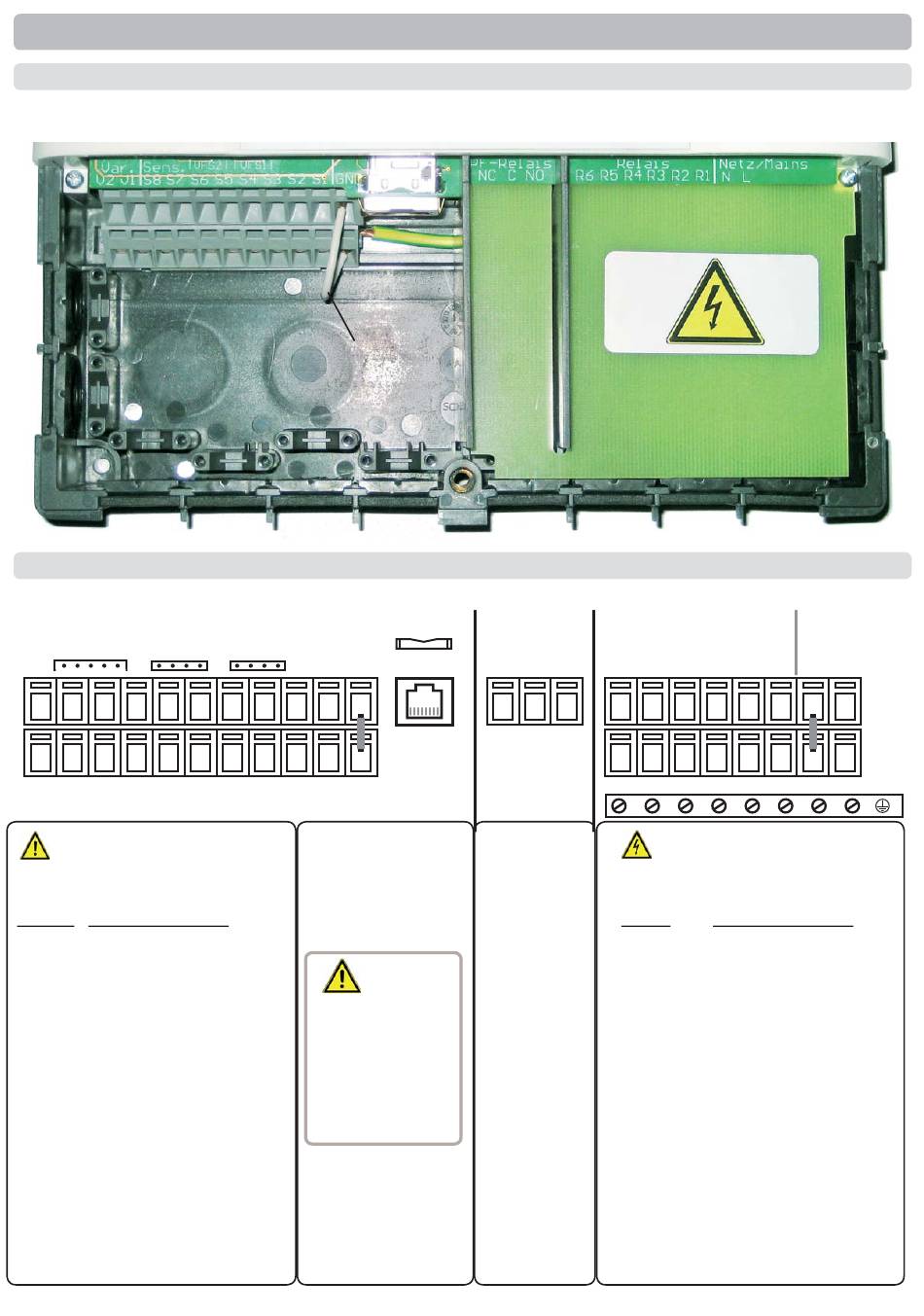

D.1. - Boîte à bornes
Le côté réseau du bornier, à droite, est protégé par une plaque en plastique supplémentaire. Avant de retirer la plaque en question,
veuillez vous assurer que le régulateur est hors tension.
D.2. - Schéma des bornes pour raccordement électrique
Basses tensions
Kleinspannungen
EWS 9-10-11 VFS2
V2 V1 S8 S7 S6
12V max.
Attention
Basses tensions 12VAC/DC max.
Bornes : raccordement pour :
S1 Sonde 1
S2 Sonde 2
S3 Sonde 3
S4 Sonde 4
S5 Sonde 5
S6 Sonde 6
S7 Sonde 7
S8 Sonde 8
V1 Sortie optionnelle à
régulation de vitesse pour
pompe à haut rendement
V2 Sortie optionnelle à
régulation de vitesse pour
pompe à haut rendement
VFS1 Sonde directe Grundfos
VFS2 Sonde directe Grundfos
10
VFS2 VFS1
pontage pontage
VFS1
S5 S4 S3 S2 S1
GND
SD Card Slot
pour enregistrer
données et mises
à jour
Attention
Veillez à orienter
correctement la
carte ! La carte
doit s'engager sans
aucune résistance,
ne pas exercer de
pression excessive!
Ethernet
(en option)
pour intégration
dans un LAN
Installation
Relais PF
PF-Relais
Carte SD
SD Card
NC C NO
Ethernet
Relais sans
potentiel
NO
Normally open
(NO)
C
Common
(tension)
NC
Normally closed
(NF)
Relais
Relais
R6 R5 R4 R3 R2 R1
Côté réseau
230VAC
Danger
Tensions réseau 230VAC 50-60Hz
Borne : raccordement pour :
R1 Relais 1
R2 Relais 2
R3 Relais 3
R4 Relais 4
R5 Relais 5
R6 Relais 6
N Conducteur de
neutre réseau N
L Conducteur extérieur
réseau L
La mise à la terre de sécurité PE
s'effectue au bornier de métal PE !
Mains
Mains
N L
