5. - Fonctions de protection
5.1. - Protection de l'installation
Priorité-fonction de protection
La protection de l'installation permet d'éviter une surchauffe des composants intégrés dans le système et cela par désactivation forcée
de la pompe solaire. Si la valeur « AS T en marche » sur le capteur passe au-dessus du seuil, la pompe est désactivée au bout de 60
secondes et ne s'activera plus. Cela, afi n de protéger le capteur des coups de vapeur par exemple. La pompe est à nouveau réactivée,
uniquement lorsque la valeur « AS T arrêt » sur le capteur passe en dessous du seuil.
Protection de l'installation – plage de réglage : EN MARCHE / ARRÊT / Préréglage : EN MARCHE
AS T en marche – plage de réglage : 60 °C jusqu'à 150 °C / préréglage : 120 °C
AS T arrêt – plage de réglage : 50 °C jusqu'à T en marche moins 5 °C / préréglage : 115 °C
En cas de protection de l'installation (en marche), il survient des températures d'arrêt élevées sur le capteur solaire,
ce qui entraîne une pression élevée au niveau de l'installation.
Veuillez impérativement observer les instructions de montage des composants de l'installation.
Attention
5.2. - Protection du capteur
La protection du capteur évite que celui-ci ne surchauffe en cas de températures trop élevées. Une mise en marche forcée
assure un refroidissement du capteur à travers l'ballon.
Si la valeur « KS T en marche » est dépassée sur le capteur, la pompe est activée afi n de refroidir le capteur. La pompe est
désactivée lorsque la valeur « KS T arrêt » sur le capteur est inférieure ou lorsque la valeur « KS T max Sp. » sur l'ballon ou
la piscine est dépassée.
Protection du capteur – plage de réglage : EN MARCHE / ARRÊT / préréglage : ARRÊT KS T en marche – plage de réglage :
60°C jusqu'à 150°C / préréglage : 110°C
KS T arrêt – plage de réglage : 50°C jusqu'à T en marche moins 5°C / préréglage : 100°C KS ballon S(x) Max – plage de
réglage : 0°C jusqu'à 140°C / préréglage : 90°C
KS SB Max – plage de réglage : 0°C jusqu'à 50°C / préréglage : 45°C
En cas de protection du capteur (en marche) et dans un schéma actif il y a aussi bien ballon que piscine. Alors
l'ballon est chauffé selon la valeur confi gurée indiquée sous « 4.2 – Tmax S (X) » en page 24, ce qui peut provo-
quer des échaudures et dommages sur l'installation.
Danger
Si selon le schéma actif il n'y a qu'une piscine, celle-ci est chauffée selon la valeur confi gurée sous le point
« 4.3 – Tmax SB » en page 24, ce qui peut également provoquer échaudures et dommages sur l'installation.
La protection de l'installation est prioritaire par rapport à la protection du capteur ! Même lorsque les conditions de
commutation pour la protection du capteur sont remplies, la pompe solaire est désactivée en atteignant le point
« AS T en marche ». De manière générale, les valeurs de la protection de l'installation (indépendamment de la
température max. de l'ballon ou d'autres composants) seront plus élevées que celles de la protection du capteur.
Attention
5.3. - Refroidissement par retour
Dans les installations hydrauliques combinées avec du solaire, lorsque la fonction de refroidissement par retour est activée, l'énergie
excessive produite par l'ballon est redirigée vers le capteur. Cela se produit uniquement lorsque la température de l'ballon est supé-
rieure à la valeur « T cons. refroidissement retour » et lorsque le capteur affi che une température d'au moins 20°C plus froide que l'bal-
lon, et cela jusqu'à ce que la température de l'ballon soit tombée sous la valeur « T cons. refroid. retour ». En cas de système à ballons
multiples, le refroidissement par retour s'applique à tous les ballons.
Refroidissement par retour – plage de réglage : marche, arrêt / préréglage : arrêt
Tcons refroidissement par retour - plage de réglage : 0°C jusqu'à 99°C / préréglage : 70°C
Au cours de cette fonction, une énergie certaine se perd à travers le capteur ! Le refroidissement par retour ne
devrait être activé qu'exceptionnellement, en cas de perte de chaleur moindre durant les congés par exemple.
Attention

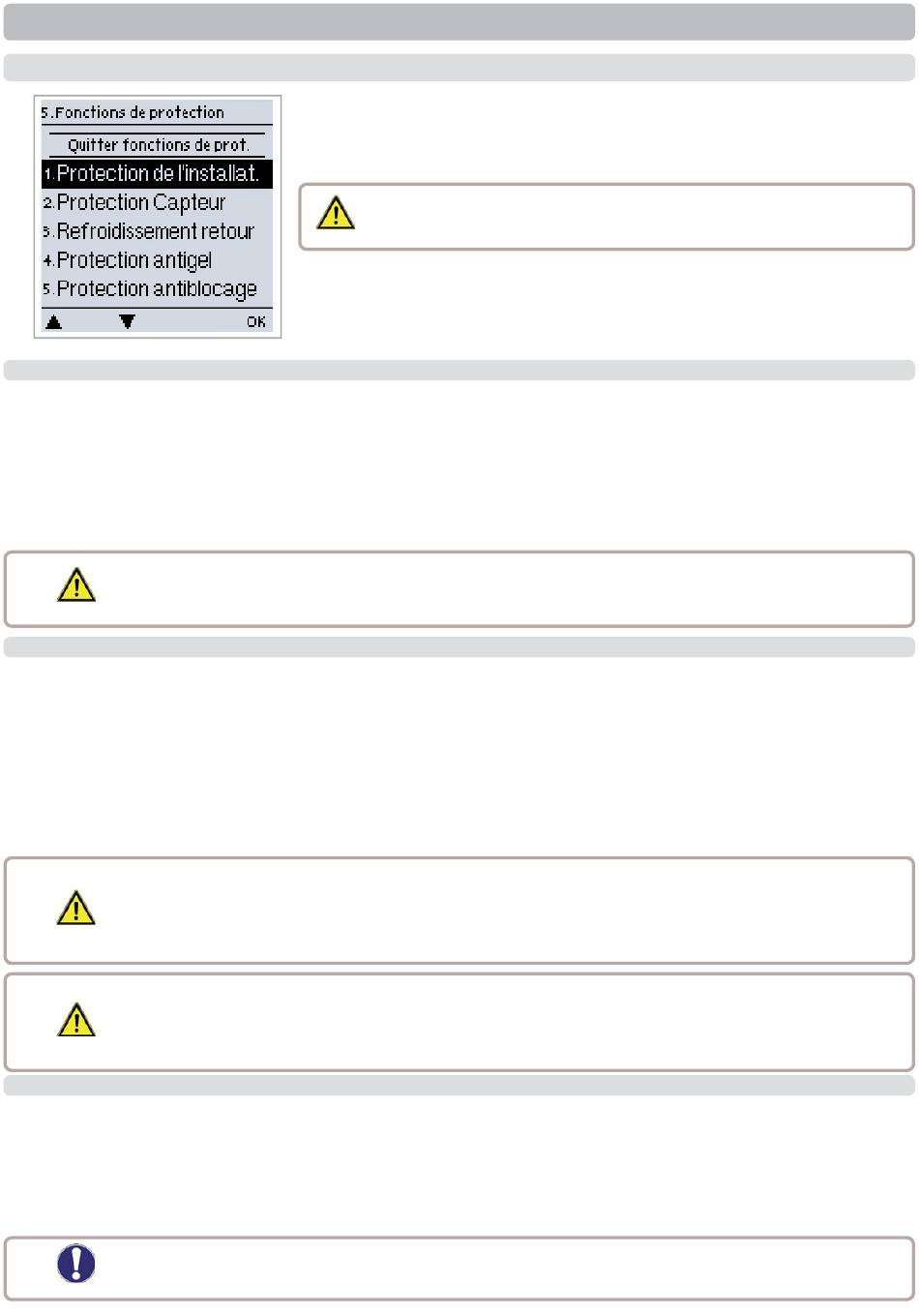

Fonctions de protection
Le menu « 5. Fonctions de protection » permet d'activer et de régler diverses fonctions de
protection.
Les dispositifs de sécurité à prévoir sur place ne sont en aucun cas rem-
placés !
Attention
Vous pouvez quitter le menu en actionnant « esc » ou en sélectionnant "Quitter fonctions de
protection ».
25
