Calibrage des echelles graduées
(Fig. 18-19)
Les échelles graduées sont calibrées d'usine, la mesure exacte est relevé directement sur l'index
(fig. 19.1). La lecture digitale optionelle, ou la butée classique peut être calibrée de la façon suivante:
mettez la pièce de calibration de 300 mm de long (Z1253) contre le guide butéé et contre le dent de la
lame.
Mettez la butée escamotable contre la pièce Z1253 et poussez << F en SET >>.
La lecture digitale se met automatiquement sur 300 mm. Pour vérifier si le mesurage effectif
correspond à la dimension réglée à l'index (fig.19,1), procédez à une coupe d'essai en mettant
les deux butées escamotables à une dimension donée et contrôlez si les mesures obtenues
correspondent avec les dimensions sur l'index. Pour le travail avec la partie extensible du guide butée
(jusque à 3360 mm); desserez la poignéé (fig.20.1) et fait glisser l'extension. La lecture se fait sur la
partie fixe du guide butée, soit sur la lecture digitale optionnelle.
Par moyen du bouton << inc >> on déplace la mesure incrementale, en poussant le bouton << Abs
>> on affiche la mesure absolute.
La butée escamotable est pourvue d'un ajustage fin: desserrez la poignée (fig. 19.2) et bloquez la
molette
(fig. 19.3). En tournant la molette (fig.19.4) vous déplacez la butée micrométriquement.
Après cette opération, bloquez l'ensemble avec la poignée (fig.19.2)

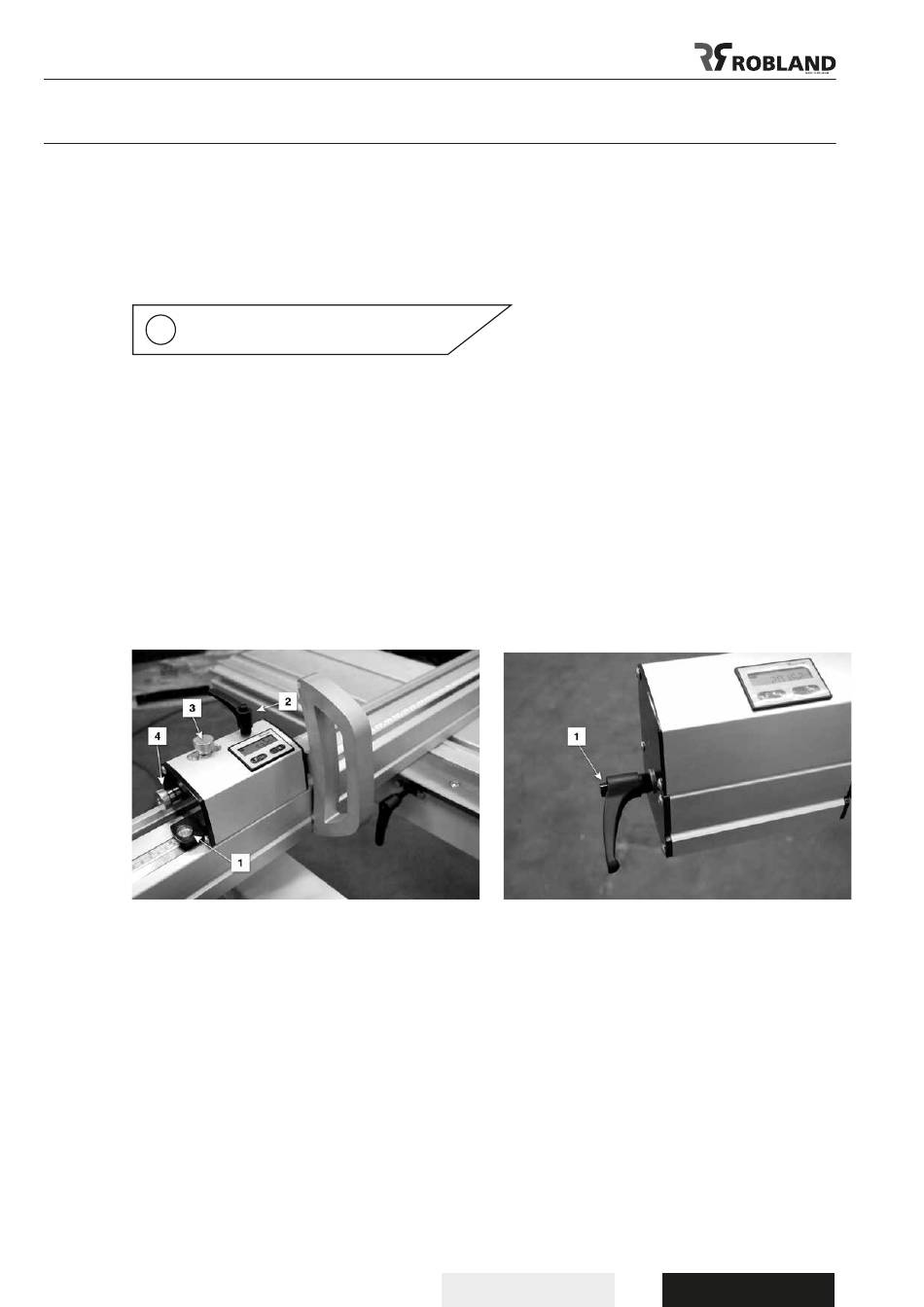

Fig.18 Fig.19
27
