Soulevez la plaque (fig. 21) de protection arrière dans la direction de la flèche afin de le libérer de
son blocage. Maintenant on peut basculer l'entier à l'arrière, l'arrêt empêche la tombée brusque et
involontaire de l'ensemble presseur. La propreté des appareils facilite les réglages
(coulissement plus aisé). Des guides en parfait état font la qualité du travail, les changer lorsque la
fraise a trop détérioré les biseaux intérieurs.

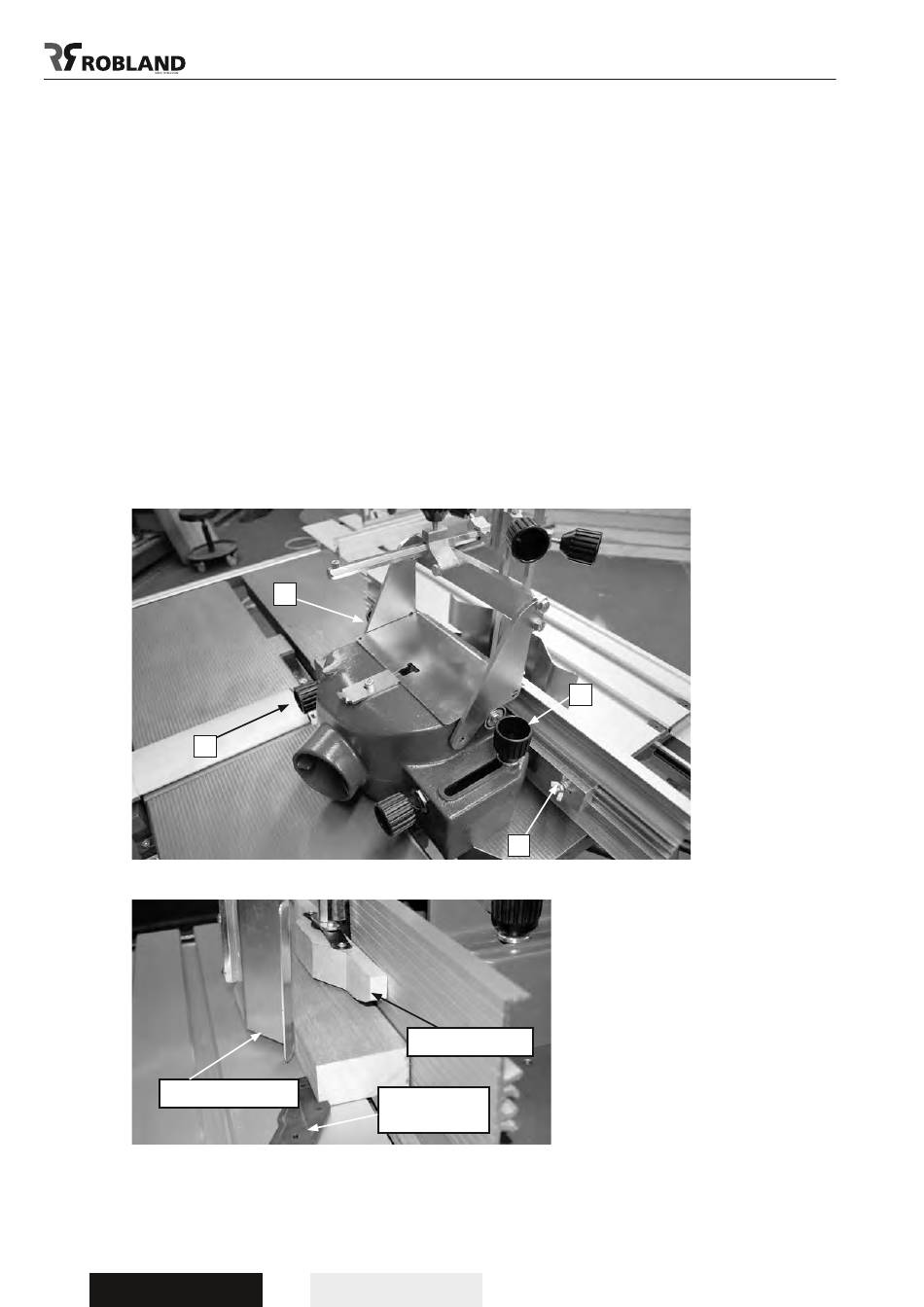

Réglage (fig. 20)
Trois réglages sont nécessaires :
– réglage des 2 guides du capot toupie (1) suivant le diamètre extérieur de l'outil, ainsi que la prise
de passe ;
– réglage du presseur vertical suivant la hauteur du bois à usiner ;
– réglage du presseur horizontal suivant la largeur du bois à usiner (3) ;
– ne pas exercer une pression trop grande sur les presseurs, le bois à usiner devant glisser
aisément et sans à-coups entre les faces de référence.
– Important : avant toute mise en route de la machine, vérifiez et assurez-vous de l'efficacité des
différents blocages, et la vérification manuelle de la libre rotation des outils. Toujours utiliser le
poussoir fin de passe livrée avec la machine. La pièce (5) sert comme couverture supérieure de
l'arbre et interdit l'accès à l'arbre en rotation.
2
Fig.19
Presseur horizontal
Fig.20
32 – Français
1
Presseur vertical
Poussoir fin de
passe
1
3
