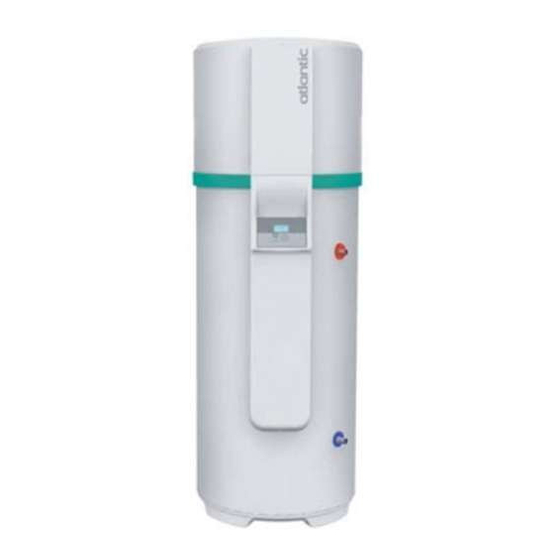

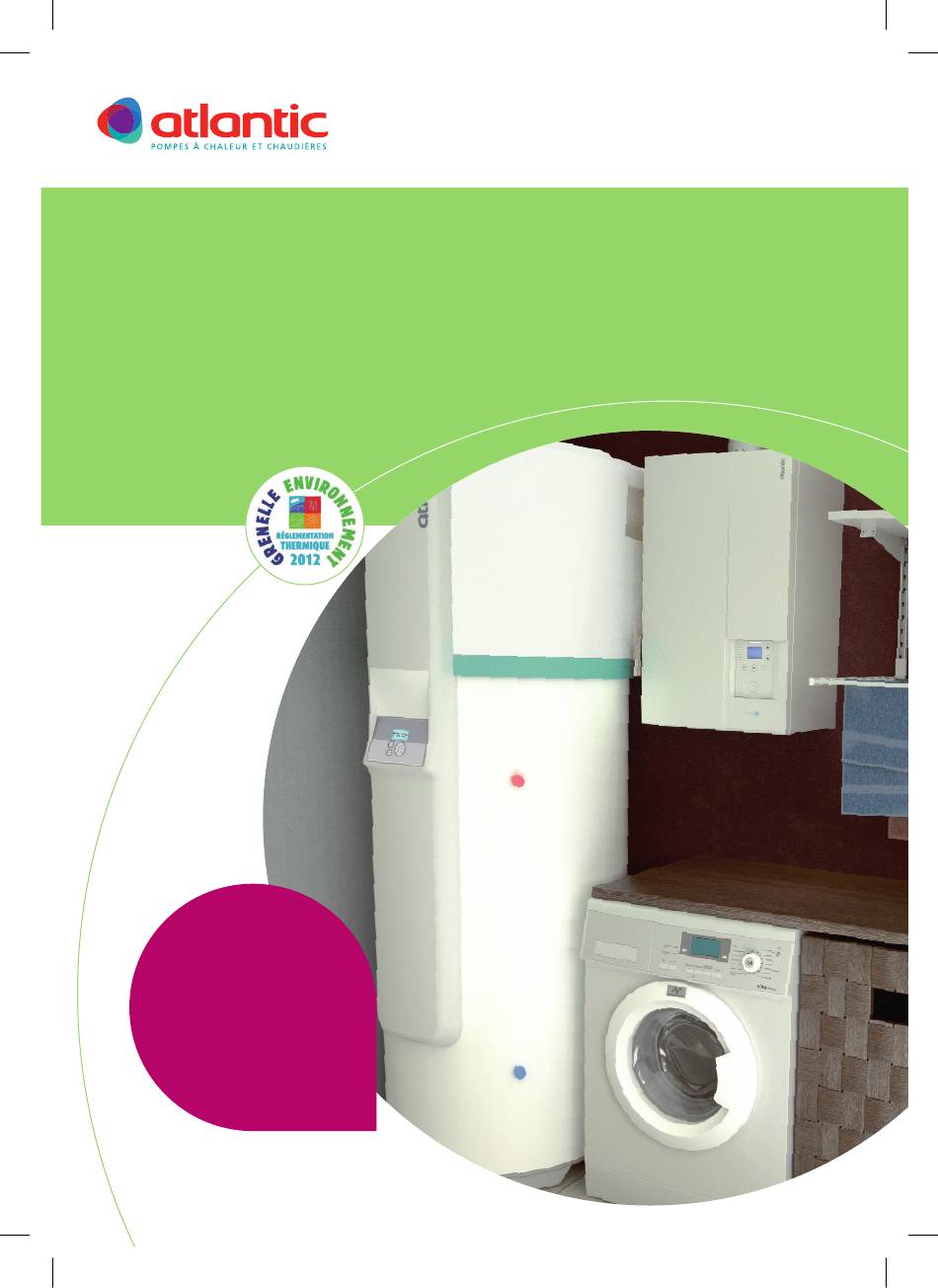

- Page 1 NOTICE D’ENTRETIEN ET D’UTILISATION - GARANTIE RIVEO CHAUFFE-EAU THERMODYNAMIQUE AVEC APPOINT GAZ GUIDE À CONSERVER PAR L’UTILISATEUR 16-6072 Couv Notice Riveo.indd 2 22/06/2016 15:36...
- Page 2 SCHÉMA ÉLECTRIQUE POUR LA MISE EN MARCHE DE VOTRE RIVÉO Le chauffe-eau doit être alimenté en permanence. Les fils du câble électrique sont sertis. S’ils devaient être coupés, veillez à les sertir à nouveau avant le raccordement sur l’alimentation électrique. 1 - Raccordement électrique sans contact Heures Creuses / Heures Pleines 2 - Raccordement électrique avec contact...
- Page 3 Manuel à conserver, même après l’installation du produit. AVERTISSEMENTS Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation de l’appareil.
- Page 4 AVERTISSEMENTS RACCORDEMENT HYDRAULIQUE Installer obligatoirement à l’abri du gel un organe de sécurité (ou tout autre dispositif limiteur de pression), neuf, de dimensions 3/4" (20/27) et de pression 7 bar - 0,7 MPa sur l’entrée du chauffe-eau, qui respectera les normes locales en vigueur.
-
Page 5: Table Des Matières
Sommaire PRESENTATION 1. Recommandations importantes 2. Contenu de l’emballage 3. Principe de fonctionnement 4. Caractéristiques techniques 5. Dimensions – structure 6. Accessoires INSTALLATION 1. Mise en place du produit 2. Installation en configuration ambiant (sans gaine) 3. Installation en configuration gainée (2 conduits) 4. -
Page 6: Presentation
Présentation Installation Utilisation Entretien Garantie Présentation du produit 1. Recommandations importantes 1.1. Consignes de sécurité Les travaux d’installation et de service sur les chauffe-eau thermodynamiques peuvent présenter des dangers en raison de hautes pressions et de pièces sous tension électrique. Les chauffe-eau thermodynamiques doivent être installés, mis en service et entretenus par un personnel formé... -
Page 7: Principe De Fonctionnement
Présentation Installation Utilisation Entretien Garantie 1.3. Manutention Le produit intègre plusieurs poignées afin de faciliter la manutention jusqu’au lieu d’installation. Pour basculer le produit en arrière, utiliser la poignée supérieure centrale puis diriger avec la poignée arrière (pour la manutention avec un diable par exemple). Pour transporter le chauffe-eau jusqu'au lieu d'installation utiliser les poignées inférieures et les poignées supérieures. -
Page 8: Caractéristiques Techniques
Présentation Installation Utilisation Entretien Garantie 4. Caractéristiques techniques Modèle 200 litres Dimensions ( Hauteur x Largeur x Profondeur) 1689 x 602 x 701 Poids à vide Capacité de la cuve Raccordement eau chaude / eau froide ″ M ¾ Protection anti-corrosion Magnésium Pression d’eau assignée Raccordement électrique (tension/fréquence) -
Page 9: Dimensions - Structure
Présentation Installation Utilisation Entretien Garantie 5. Dimensions / structure Réf MODELE 200 L Evacuation des condensats 1217 Hauteur totale 1689 Hauteur entrée eau froide Hauteur sortie eau chaude Largeur totale Profondeur totale Entraxe bouches 60° Distance bouche - poignée Distance bouche – côté Dimensions en mm... -
Page 10: Accessoires
Présentation Installation Utilisation Entretien Garantie 6. Accessoires (non fournis) Conduit droit semi rigide Gaine PEHD droite 1,4m calorifugé 2m Ø160 mm Ø160mm (épaisseur 15mm ) (recommandé pour atténuer le niveau sonore en configuration gainée) Silencieux Ø160 mm Coude PEHD 90° Ø160mm hauteur 200mm (épaisseur 15mm) (raccordable directement sur le... -
Page 11: Installation
Présentation Installation Utilisation Entretien Garantie Installation 1. Mise en place du produit Installer obligatoirement un bac de rétention d’eau raccordé à l’égout sous le chauffe-eau lorsque celui-ci est positionné au-dessus de locaux habités; dans les autres cas, il est vivement conseillé. Hauteur minimale nécessaire du sol au L’étiquette signalétique plafond pour relever le produit :... - Page 12 Présentation Installation Utilisation Entretien Garantie 2. Installation en configuration non gainée. Local non chauffé à température supérieure à 5° C et isolé des pièces chauffées de l’habitation. Paramètre « GAINAGE » à mettre sur « SANS GAINE » (voir chapitre "Mise en service") ...
-
Page 13: Installation En Configuration Gainée (2 Conduits)
Présentation Installation Utilisation Entretien Garantie 3. Installation en configuration gainée (2 conduits). Local au minimum hors gel (T > 1°C). Paramètre « GAINAGE » à mettre sur « 2 GAINES » (voir chapitre "Mise en service") Local conseillé : volume habitable (les déperditions thermiques du chauffe-eau ne sont pas perdues), à proximité... - Page 14 Présentation Installation Utilisation Entretien Garantie 3.1. Gainage avec entrée et sortie d’air à l’arrière Grilles murales non protégées de la pluie : Grilles murales protégées de la pluie : les ailettes doivent impérativement être les ailettes doivent être orientées vers le orientées vers le bas.
-
Page 15: Installation En Configuration Semi-Gainée (1 Conduit Au Rejet)
Présentation Installation Utilisation Entretien Garantie 4. Installation en configuration semi – gainée (1 conduit au rejet). Local non chauffé à température supérieure à 5° C et isolé des pièces chauffées de l’habitation. Paramètre « GAINAGE » à mettre sur « 1 GAINE » (voir chapitre "Mise en service"). ... - Page 16 Présentation Installation Utilisation Entretien Garantie 5. Encombrement des gainages, position des perçages. Avec coude standard PEHD Avec coude PEHD recoupé de 63mm Le produit ne doit pas être en contact avec les murs afin d’éviter la transmission de vibrations. 6. Configurations interdites •...
-
Page 17: Raccordement Hydraulique
Présentation Installation Utilisation Entretien Garantie 7. Raccordement hydraulique L’installation d’un bouclage sanitaire est interdite. En cas de défaillance de l’appareil sur une installation avec bouclage, la garantie ne s’applique pas. L’entrée d’eau froide est repérée par une collerette bleue et la sortie d’eau chaude par une collerette rouge. Elles sont filetées au pas gaz diam. - Page 18 Présentation Installation Utilisation Entretien Garantie 7.2. Raccordement eau chaude Ne pas raccorder directement aux canalisations en cuivre le raccord eau chaude. Il doit être obligatoirement équipé d’un raccord diélectrique (fourni avec l’appareil). En cas de corrosion des filetages du raccord eau chaude non équipé de cette protection, notre garantie ne pourrait être appliquée.
-
Page 19: Raccordement Aéraulique
Présentation Installation Utilisation Entretien Garantie 8. Raccordement aéraulique • Dans le cas d’un gainage, il est impératif d’opter pour des gaines d’air isolées, diamètre 160. Il est fortement déconseillé d’utiliser des gaines souples. • Utiliser le gabarit disponible sur l'emballage du chauffe-eau pour percer le plafond. •... -
Page 20: Raccordement Électrique
Présentation Installation Utilisation Entretien Garantie 9. Raccordement électrique Se référer au schéma de raccordement électrique situé au verso de la couverture. Le chauffe-eau ne peut être mis sous tension qu’après son remplissage en eau. Le chauffe-eau doit être alimenté électriquement de façon permanente. Le raccordement électrique doit être effectué, hors tension, par un professionnel qualifié. - Page 21 Présentation Installation Utilisation Entretien Garantie 9.2. Raccordement avec contact HP/HC. Raccordement électrique non réalisable en mode Hybrid. Dans cette configuration, l’appoint électrique n’est pas autorisé à fonctionner en Heures Pleines; la pompe à chaleur peut fonctionner en permanence ou uniquement en Heures Pleines selon le mode choisi. Figure 2 2x0,75mm²...
-
Page 22: Mise En Service
Présentation Installation Utilisation Entretien Garantie 10. Mise en service 10.1. Remplissage du chauffe-eau ❶ Ouvrir le ou les robinets d’eau chaude. ❷ Ouvrir le robinet d’eau froide situé sur le groupe de sécurité (s’assurer que le clapet de vidange du groupe est en position fermée). - Page 23 Présentation Installation Utilisation Entretien Garantie 10.3.1 Visualiser une information. Je souhaite consulter la température d’une sonde, l’état d’un actionneur, le nombre d’heures de fonctionnement dans le menu information... MENU Faire défiler les informations 10.3.2. Modifier un paramètre. Je souhaite changer la valeur de consigne dans l’écran principal, réinitialiser un compteur dans le menu information, modifier un paramètre dans le menu de paramétrage, mettre un actionneur en marche forcée dans le menu de test…...
- Page 24 Présentation Installation Utilisation Entretien Garantie 10.4. Paramètres d’installation Pour accéder au paramétrage de l’installation, appuyer simultanément sur la touche MENU et la flèche HAUT pendant au moins 5 secondes. MENU L’entrée dans le menu installateur est confirmée par l’apparition du logo …...
- Page 25 Présentation Installation Utilisation Entretien Garantie 10.4.4. Régler les plages de programmation : Réglage non disponible en mode Hybrid. 1. Appuyer sur la touche pour sélectionner le réglage « Prog Plages ». 2. Valider avec la touche OK 3. Régler l’heure de début de plage 1 à l’aide des touches 4.
- Page 26 Présentation Installation Utilisation Entretien Garantie 10.4.5. Régler le type de gainage : 1. Appuyer sur la touche pour sélectionner le réglage « Gainage». 2. Choisir le type de gainage à l’aide des touches 3. Valider avec la touche OK. 4. Pour passer au paramètre suivant appuyer sur 5.
- Page 27 Présentation Installation Utilisation Entretien Garantie 10.4.8. Réglage du mode secours: 1. Appuyer sur la touche pour sélectionner le paramètre «Secours ». 2. Choisir d’activer ou non le mode à l’aide des touches 3. Valider avec la touche OK. 4. Pour passer au paramètre suivant appuyer sur 5.
- Page 28 Présentation Installation Utilisation Entretien Garantie 10.5. Vérification du fonctionnement Un menu spécifique permet de vérifier le fonctionnement correct du produit. Pour accéder au menu de test de l’installation, appuyer simultanément MENU sur la touche MENU et la flèche HAUT pendant au moins 5 secondes. L’entrée dans le menu installateur est confirmée par l’apparition du logo …...
-
Page 29: Utilisation
Présentation Installation Utilisation Entretien Garantie Utilisation 1. Panneau de commandes. Visualiser les informations Augmenter Accéder aux réglages Valider Naviguer à gauche Naviguer à droite Revenir / Annuler Diminuer 2. Description des pictogrammes. Symbole Description Affiché lorsque la PAC est en cours de fonctionnement Pompe à... -
Page 30: Description Des Modes
Pour quitter le mode « Hybrid » se reporter au paragraphe 10.4.7. Exemple d’association du CETHI RIVEO avec une chaudière gaz type NAIA MICRO : Pour améliorer le confort ECS, il est conseillé de régler la consigne ECS de la chaudière Naia Micro à 65°C. - Page 31 Présentation Installation Utilisation Entretien Garantie Fonctionnement du mode AUTO (cette fonction n’est pas accessible en mode hybrid) : Ce mode de fonctionnement gère de façon automatique le choix de l’énergie qui permettra de faire le maximum d’économies tout en garantissant un confort suffisant en eau chaude. Le chauffe-eau choisit préférentiellement la pompe à...
-
Page 32: Entretien
Présentation Installation Utilisation Entretien Garantie Entretien, Maintenance et Dépannage 1. Conseils à l’utilisateur. Une vidange du chauffe-eau est nécessaire dans le cas où le mode absence ne peut être utilisé ou dès lors que l’appareil est mis hors tension. Procéder de la façon suivante : ❶... -
Page 33: Ouverture Du Produit Pour Maintenance
Présentation Installation Utilisation Entretien Garantie L’accès à la vis de réglage du détendeur par un personnel non frigoriste est interdit. Tout réglage du détendeur sans avis favorable du constructeur peut conduire à une non prise sous garantie du produit. Il est déconseillé de toucher au réglage du détendeur avant d’avoir épuisé toutes les autres solutions de réparation. -
Page 34: Diagnostique De Panne
Présentation Installation Utilisation Entretien Garantie 4. Diagnostic de panne. En cas d’anomalie, absence de chauffe ou dégagement de vapeur au soutirage, coupez l’alimentation électrique et prévenez votre installateur. Les opérations de dépannage doivent être réalisées exclusivement par un professionnel. 4.1. Affichage de codes d’erreur. L'alarme peut être suspendue ou réarmée en appuyant sur OK. - Page 35 Présentation Installation Utilisation Entretien Garantie Code affiché Cause Conséquence Dépannage Vérifier la propreté de l'évaporateur. Vérifier la charge fluide R134a (appareil dégivré). Défaut du Arrêt PAC. Err 28 Vérifier le fonctionnement du ventilateur. système de Chauffe par Défaut dégivrage Vérifier la bonne évacuation des condensats. dégivrage Appoint Vérifier les connexions de la vanne gaz chauds...
- Page 36 Présentation Installation Utilisation Entretien Garantie Panne constatée Cause possible Diagnostic et dépannage Quantité d’eau chaude insuffisante Sous dimensionnement du chauffe Vérifier la durée des plages de programmation et la réception d’un signal Heures Creuses. Fonctionnement en ECO Sélectionner le mode AUTO Peu de débit au robinet d’eau Filtre du groupe de sécurité...
-
Page 37: Service Après Vente
Présentation Installation Utilisation Entretien Garantie 4.3. Valeurs ohmiques des sondes en fonction de la température. Sonde doigt de gant, sondes évaporateur, sonde entrée d’air Sonde refoulement compresseur 1000 Température [°C] 5. Service après-vente. Utiliser uniquement des pièces détachées d’origine constructeur. Toute intervention sur les parties électriques doit être confiée à... - Page 38 Présentation Installation Utilisation Entretien Garantie L’appareil doit être mis hors tension avant l’ouverture du capot supérieur ainsi que du capot de façade (pour l’ouverture du capot, voir le paragraphe « Ouverture du produit pour maintenance ». Les pièces détachées peuvent être commandées par le professionnel directement sur le Portail de Services accessible sur le Site Internet de la marque.
-
Page 39: Garantie
Présentation Installation Utilisation Entretien Garantie Garantie 1. Champs d’application de la garantie. Sont exclues de cette garantie les défaillances dues à : • Des conditions d’environnement anormales : • Dégâts divers provoqués par des chocs ou des chutes au cours des manipulations après départ usine. -
Page 40: Conditions De Garantie
Présentation Installation Utilisation Entretien Garantie 2. Conditions de garantie. Le chauffe-eau doit être installé par une personne habilitée conformément aux règles de l’art, aux normes en vigueur et aux prescriptions de nos services techniques. Il sera utilisé normalement et régulièrement entretenu par un spécialiste. Dans ces conditions, notre garantie s’exerce par échange ou fourniture gratuite à... - Page 43 SCHÉMA ÉLECTRIQUE POUR LA MAINTENANCE DE VOTRE RIVÉO...
- Page 44 à relever sur l’étiquette signalétique du préparateur Cachet du distributeur SATC Rue des Fondeurs - BP 64 59660 MERVILLE www.atlantic.fr Tous les litiges relèvent de la compétence exclusive des tribunaux de La Roche-sur-Yon 16-6072 Couv Notice Riveo.indd 1 22/06/2016 15:36...
