CONTRÔLES ET INDICATEURS
Contrôle d'affichage
Le module de l'interface utilisateur vous informe de l'état de l'unité d'alimentation sans coupure et vous
permet de la configurer selon vos besoins ou préférences.

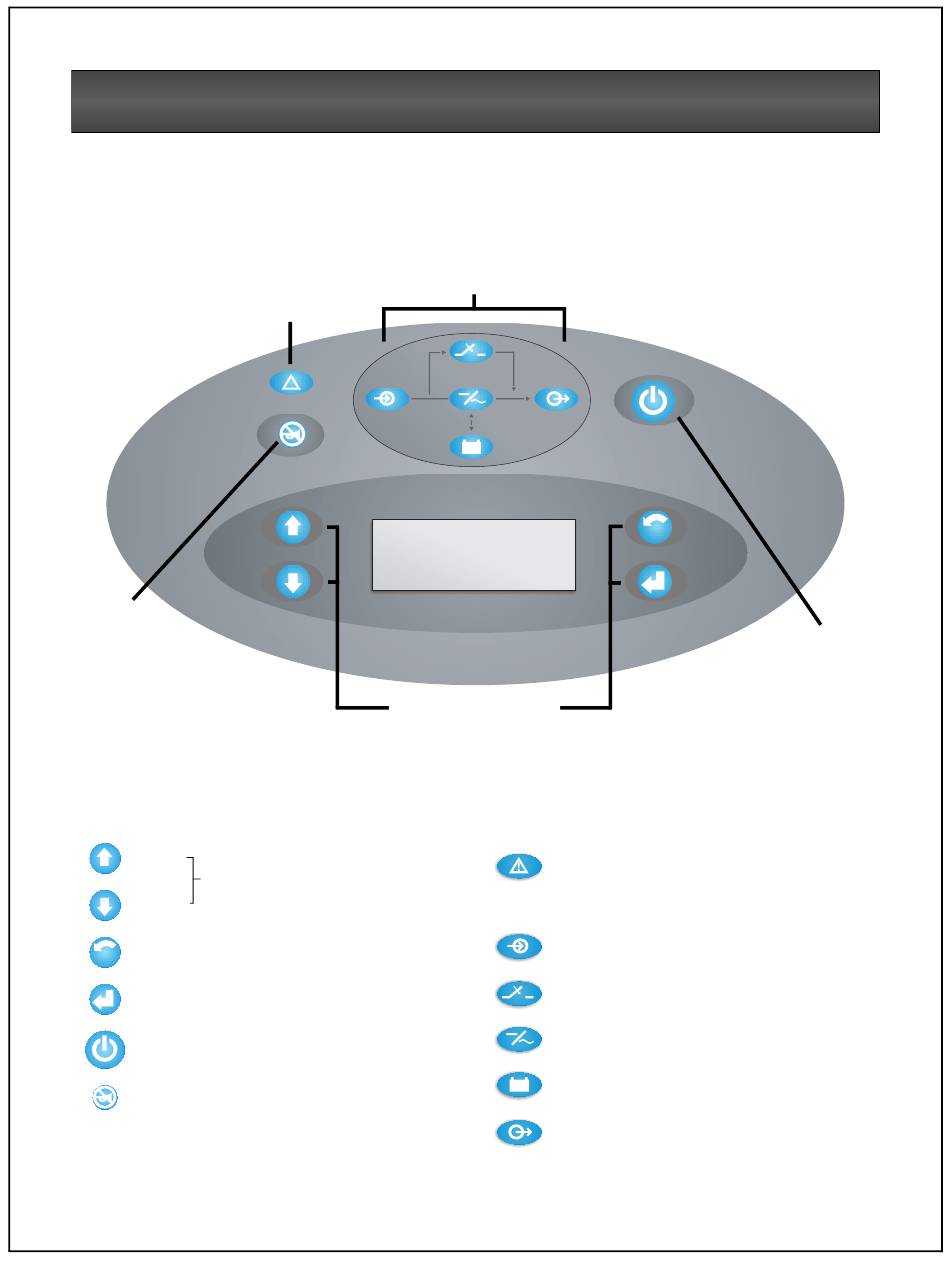

Le module comprend une série de DEL d'état, un écran d'affichage à cristaux liquides (quatre lignes de 20
caractères chacune) et des boutons de navigation, comme l'illustre le schéma ci-dessous.
DEL de dérangement/
d'avertissement
Bouton
d'arrêt
d'alarme
Boutons
Consultez la légende ci-dessous afin de bien
naviguer dans l'interface utilisateur de l'unité
Nfinity.
Flèche
vers le
haut
Permet de déplacer le curseur dans
les menus.
Flèche
vers le
bas
Touche
- Renvoie à l'écran précédent.
d'échap
pement
Retour
- Sélectionne les renseignements affichés.
Bouton de
mise sous
- Active ou désactive la puissance de
tension
sortie.
(standby)
Bouton
- Arrête l'alarme audible.
d'arrêt
d'alarme
•
DEL d'état
!
Écran d'affichage
à cristaux liquides
Boutons de
navigation
22
ESC
DEL de dérangement/
d'avertissement et d'état
Consultez la légende ci-dessous afin de connaître
les situations dans lesquelles une DEL s'allume.
Dérangement/avertissement
Allumée - Un état de dérangement s'est produit dans
l'unité d'alimentation sans coupure.
Clignotante - Un avertissement s'est produit. Consultez
le journal des événements..
Entrée en c.a. - Les secteurs de courant alternatif
sont disponibles.
Sur dérivation - Le circuit de dérivation assure
l'alimentation.
Convertisseur en marche - Le convertisseur assure
l'alimentation.
Sur batterie - La batterie alimente le convertisseur..
Sortie en c.a. - Une puissance est disponible pour la
charge.
Bouton de
mise sous
tension
