7. Fonctions de sécurité MO 56
7.1.
Contact portillon d'accès ou stop
Si le contact TS est ouvert (la diode de diagnostic brille) la porte ne se met pas en mouvement.
Si le contact s'ouvre pendant que la porte est en mouvement, la porte s'arrête. La fermeture automatique est
bloquée par TS.
7.2.
Arrêt par évaluation de la force
A l'apprentissage, la logique de commande a mémorisée la force nécessaire pour l'ouverture et la fermeture.
Pendant la mise en marche, la force actuelle est comparée à la force mémorisée. Si la force actuelle est plus
grande que la réserve de force réglée, l'automatisme s'arrête puis retourne rapidement en 1000ms.
7.3. Limitation de la durée de cheminement
Si l'arrêt par évaluation de la force ne se produit pas à la position calculée, l'automatisme s'arrête
automatiquement après une réserve de cheminement de 30s et le compteur de position est synchronisé sur
la position finale
.
7.4. Tranche de sécurité
Au signal de la tranche de sécurité SLZ d'un obstacle à la fermeture ou au signal de la tranche de sécurité
SLA d'un obstacle à l'ouverture (la diode diagnostic brille), suit un court recul comme à l'arrêt par évaluation
de la force. Si la porte est arrêtée et la tranche de sécurité donne un signal, un cheminement n'est pas
possible dans le sens de marche. Avant chaque mouvement de la porte, la tranche de sécurité
correspondante est testée. Un signal est donné à l'entrée de la tranche de sécurité, et l'évaluation est
contrôlée.
Indication : voire maniement en cas de mise en marche d'urgence.
7.5. Cellules
Les cellules ont deux modes de fonctionnement, qui peuvent être réglées avec DIP 5.
Test des cellules
Avant que le signal des cellules soit évalué, les cellules peuvent être testées.
Le test est constitué en deux phases. En première phase, l'émetteur des cellules est mis hors action et
entretenu de façon á ce que le récepteur signal un obstacle dans les prochaines 2,5s.
En deuxième phase, l'émetteur est actionné et entretenu, de façon à ce que le récepteur signal un passage
libre d'obstacle. La porte se met ensuite en mouvement. Si la première phase est fautive, les cellules sont en
panne et la diode de diagnostic signal un défaut (1 x clignotement).
Si la deuxième phase est fautive, il est supposer qu'un obstacle se trouve entre les cellules. La porte ne se
met pas en mouvement. La diode de diagnostic ne signal pas de défaut.

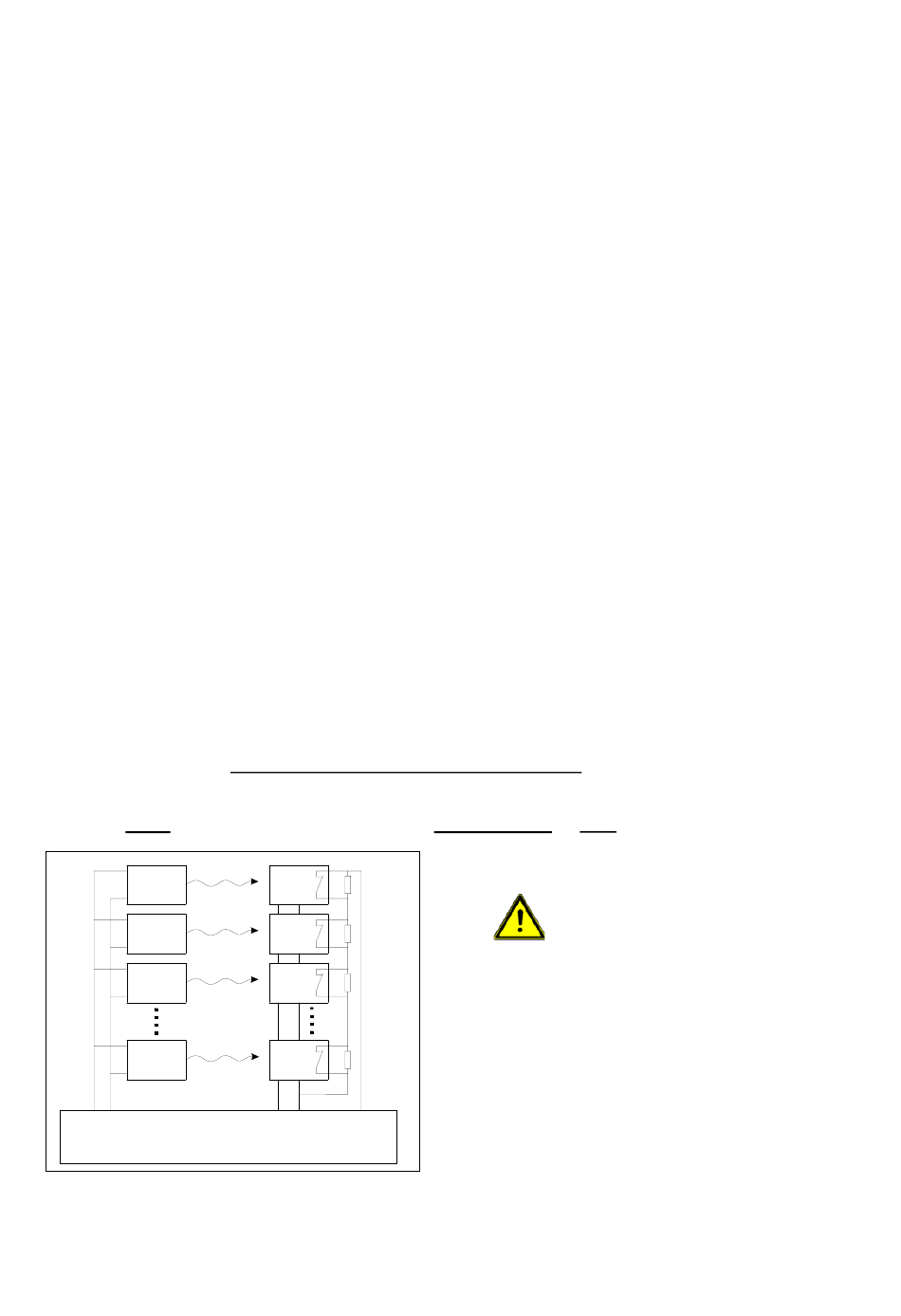

Vous pouvez connecter et tester á la logique de commande MO 56 jusqu'à 6 paires de cellules. Les sorties
des relais des récepteurs doivent être montées en série. Parallèlement aux contacts des relais de chaque
récepteur, il faut connecter pour le test des cellules une résistance de 1 kΩ.
1
S1
2
1
S2
2
1
S3
2
1
S6
2
LS-S + - 14Vac
MO56
© 11.10.2010 ELKA-Torantriebe GmbH u. Co. Betriebs KG
3
E1
2 4
1
3
E2
4
1
2
3
E3
4
1
2
3
E6
4
1
2
LS-E +
- 14Vac
LS
La MO 56 doit mémorisée le nombre de cellules
connectées. Actionnez la touche DIP pour le test
des cellules (S4=actionné) et faites un nouveau
apprentissage du cheminement de l'automatisme.
Ensuite la fonction de chaque paire de cellules
doit être testée indépendamment
Page 8
MAXX 80 - 150ZA
