11. Codage des télécommandes de type K
Exemple A)
Récepteur avec commutateur de codage sur les platines électroniques: MO 33, MO 43 et MO 542
ou récepteur avec commutateur de codage en connexion avec les platines électroniques :
MO 32, MO 35, MO 42, MO 52Z2, MO 60 et MO 62

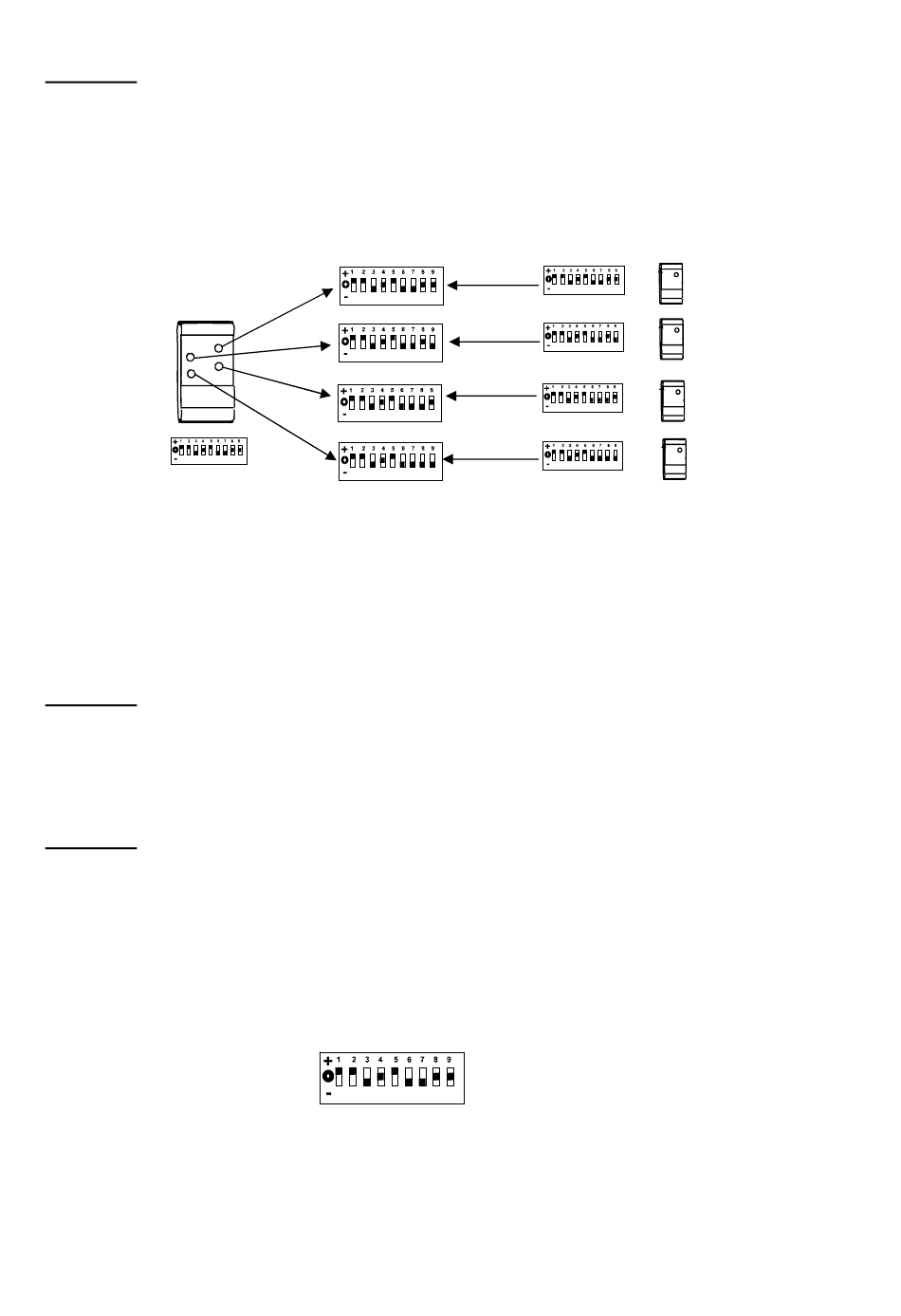

Codez votre radio comme indiqué dans le schéma suivant.
Télécommande SK, SKX et SKI pour récepteur à commutateur de codage (Type K)
La position des commutateurs de codage 1-7 dans le récepteur et la télécommande doivent correspondre.
La répartition des boutons de fonction respectifs de la télécommande pour le récepteur correspondant se fait
par les commutateurs de codage 8 et 9 dans le récepteur. Pour les télécommandes à multiplex les
commutateurs de codage 8 et 9 restent en position 0.
Sur le côté droit du schéma supérieur vous trouverez des exemples de répartition aux canaux 1 à 4 pour la
télécommande à 1 canal.
Exemple B)
Récepteurs sans commutateur de codage: platines électroniques MO 34, MO 44 et MO 55
Programmez le code de la télécommande, comme indiqué dans le mode d´emploi de votre moto - réducteur
au paragraphe "Programmation du codage radio".
Exemple C)
Coordination des exemples A et B
Constituée d´un automatisme de porte de garage MO 55 et d´un automatisme de porte battante MO 32 ou
MO 33.
1.) Codez le récepteur dans l´automatisme de porte battante et de votre télécommande afin que les
commutateurs de codage 1-7 correspondent. Positionnez les commutateurs 8 et 9 sur 0.
Votre automatisme de porte battante est alors codé sur votre émetteur manuel à la touche 1.
2. Prenez le manuel de l'automatisme et programmez, comme indiqué dans le paragraphe "Programmation
du codage radio" le code de la seconde touche de votre télécommande.
© 11.10.2010 ELKA-Torantriebe GmbH u. Co. Betriebs KG
Récepteur
Canal 1
Canal 2
Canal 3
Canal 4
Page 14
Emetteur
MAXX 80 - 150ZA
