Pompe
2
1
2
Caractéristiques techniques
Type BGG - D - 4 - BH1
Débit à 30 bar 540 l/h
Raccord G 1/2"
Chauffage de la pompe 100 Watt
Type BHP - D - 4 - BH1
Débit à 30 bar 700 l/h
Raccord G 3/4"
Chauffage de la pompe 160 Watt
Type BHM - D - 4 - BH1
Débit à 30 bar 1200 l/h
Raccord G 3/4"
Chauffage de la pompe 160 Watt
Type BHG - D - 4 - BH1
Débit à 30 bar 1700 l/h
Raccord G 3/4"
Chauffage de la pompe 160 Watt
Type B-WL4 -115- D - BH1-So1''
Débit à 30 bar 2700 l/h
Raccord G 1"
Chauffage de la pompe 280 Watt
24

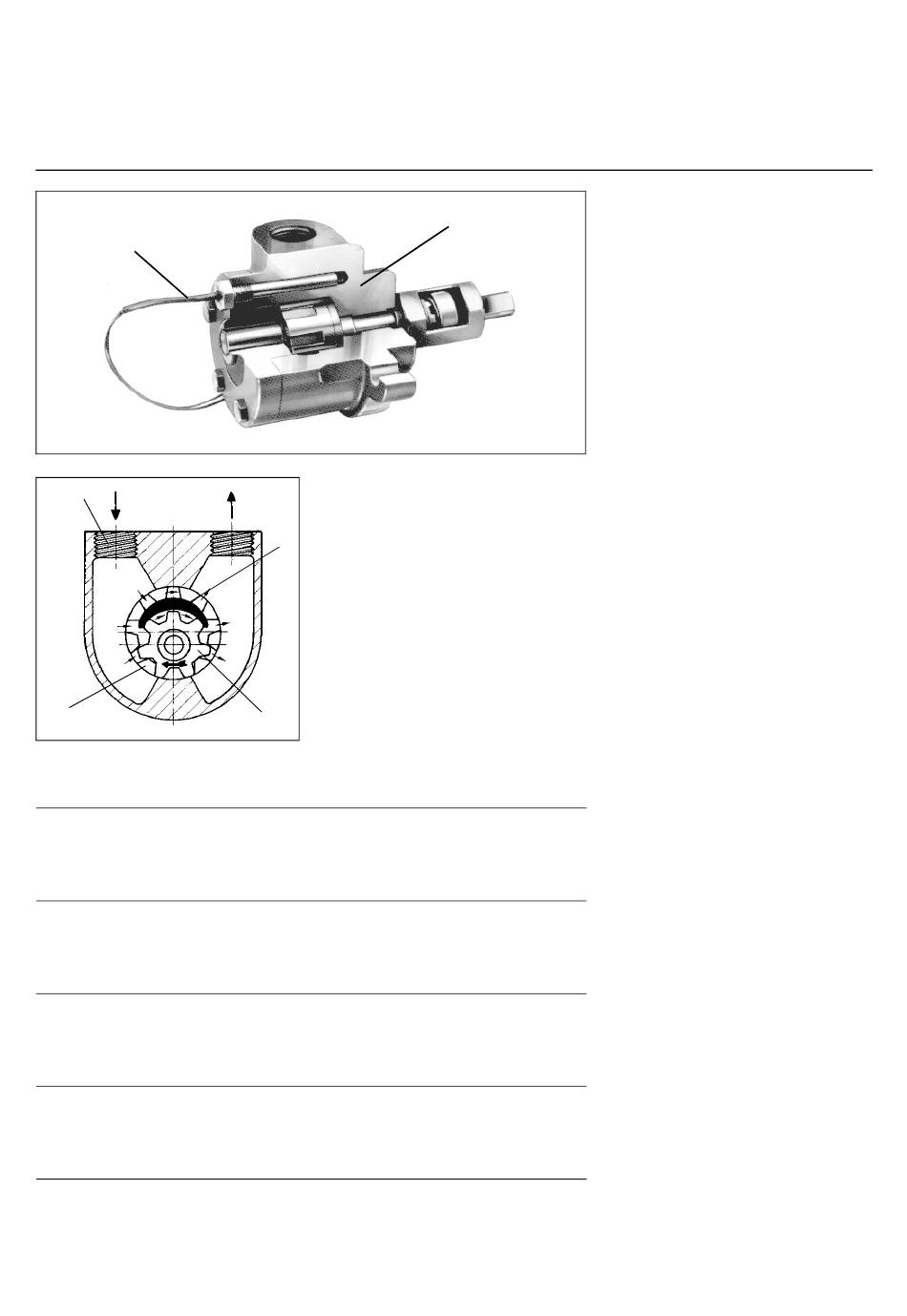

1 Pompe
2 Cartouche chauffante
Fonctionnement
Le fioul est dirigé par une tubulure d'ali-
mentation (1) vers un rotor à denture
interne (2) qui entraîne une roue dentée
4
(3) à denture externe et excentrée.
L'étanchéité entre le rotor et la roue
dentée est assurée par une demilune
(4) fixe. La soupape de réglage de pres-
sion doit être montée séparément.
3
Domaine d´utilisation
EK 6.170 GS-R
EK 6.200 S-R / GS-R
EK 6.240 GS-R / S-R
EK 6.300 S-R / GS-R
EK 7.450 / .500 S-R
EK 7.350 - .500 GS-R / EK 8.550 GS-R
EK 8.550 / .700 S-R
EK 8.700 GS-R
EK 9.850 / .1000 S-R / GS-R
Codage des réfeérences.
1
Exemple d'une pompe BGG - D - V - H1
BGG = type de pompe
D
V
H1
Les pompes conviennent pour des
fiouls lourds du commerce tels que
l'huile de goudron de houille dont la vis-
cosité se situe entre 55 cSt / 60°C et 11
cSt / 120°C.
Dans le diagramme de la pompe, la vis-
cosité se situe à environ 22 cSt / 100°C.
Pression de la pompe 15 - 30 bar.
Remarque
Régler la pression de la pompe en
fonction du gicleur de fioul choisi (voir
soupape de réglage de pression
amont).
50° - env. 400 cSt --viscositä maxi.
120° - env. 25 cSt --viscositä maxi.
Température maximale 150°C
Pression d'alimentation maximale 6 bar
Dépression maximale moins 0,6 bar
= sens de rotation à droite
= joint d'arbre en Viton
(jusqu'à 150° C)
= chauffage électrique de la
pompe par cartouche chauffante
