Montage
Fixation au générateur de chaleur
Raccordement électrique
Préréglage

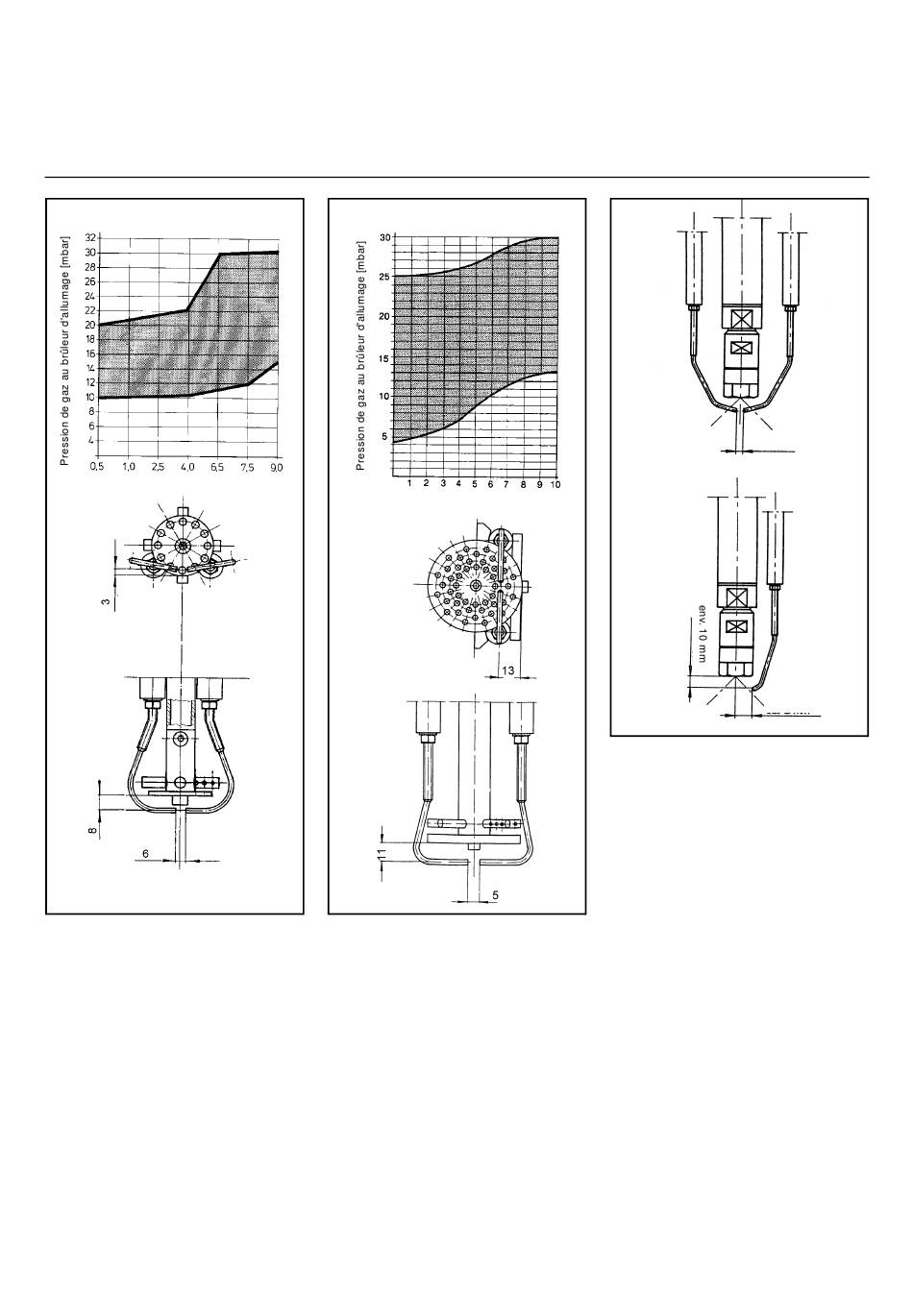

Brûleur d´allumage ZB 12
Pression de soufflage p [mbar]
Montage du brûleur
Pour la fixation du brûleur au généra-
teur de chaleur, la plaque de raccorde-
ment doit être préparée selon les indica-
tions dimensionnelles des fiches tech-
niques ou des plans cotés.
• visser les tiges filetées dans la plaque
de raccordement
• poser et visser la plaque d'isolation et
le brûleur.
Contrôle avant le montage du brûleur
1.
Choisir le gicleur en fonction de la
puissance de la chaudière et de la
géométrie de la chambre de com-
bustion.
Brûleur d´allumage ZB 2
Pression de soufflage p [mbar]
2.
Régler la tête de combustion en
fonction de la puissance de la
chaudière. Pour connaître le rég-
lage de base effectué en usine,
voir Caractéristiques de réglage
de la tête de combustion.
3.
Régler les électrodes d'allumage
au niveau du gicleur.
4.
Vérifier la profondeur de montage
du tube de combustion selon les
spécifications du fabricant du
brûleur et de la chaudière.
Raccordement électrique
Le raccordement électrique, c'est-à-dire
la pose du matériel d'installation ainsi
que toutes les connexions et mises à la
terre doivent être réalisées conformé-
ment aux consignes.
env. 6mm
env. 15mm
L'installation électrique du brûleur
s'effectue selon le schéma des conne-
xions élaboré pour l'installation de
chauffage. La connexion électrique du
brûleur et de la robinetterie de fioul doit
être réalisée exclusivement par des pro-
fessionnels agréés.
Règles à respecter
Lors de la pose des câbles de
raccordement, choisir des boucles de
câbles suffisamment grandes pour per-
mettre le pivotement de la porte de la
chaudière et du brûleur.
Vérifier le câblage du système élec-
trique du brûleur à la fin des travaux de
raccordement électrique.
Ce contrôle englobe également la vérifi-
cation du sens de rotation du moteur du
brûleur (ventilateur).
Refroidissement de la boîte de
regard de la chaudière
Une conduite de refroidissement (par
exemple un flexible) peut être tirée du
brûleur à la boîte de regard pour refroi-
dir et nettoyer la boîte de regard du
brûleur. Le brûleur comporte une
tubulure de raccordement prévue à cet
effet.
19
