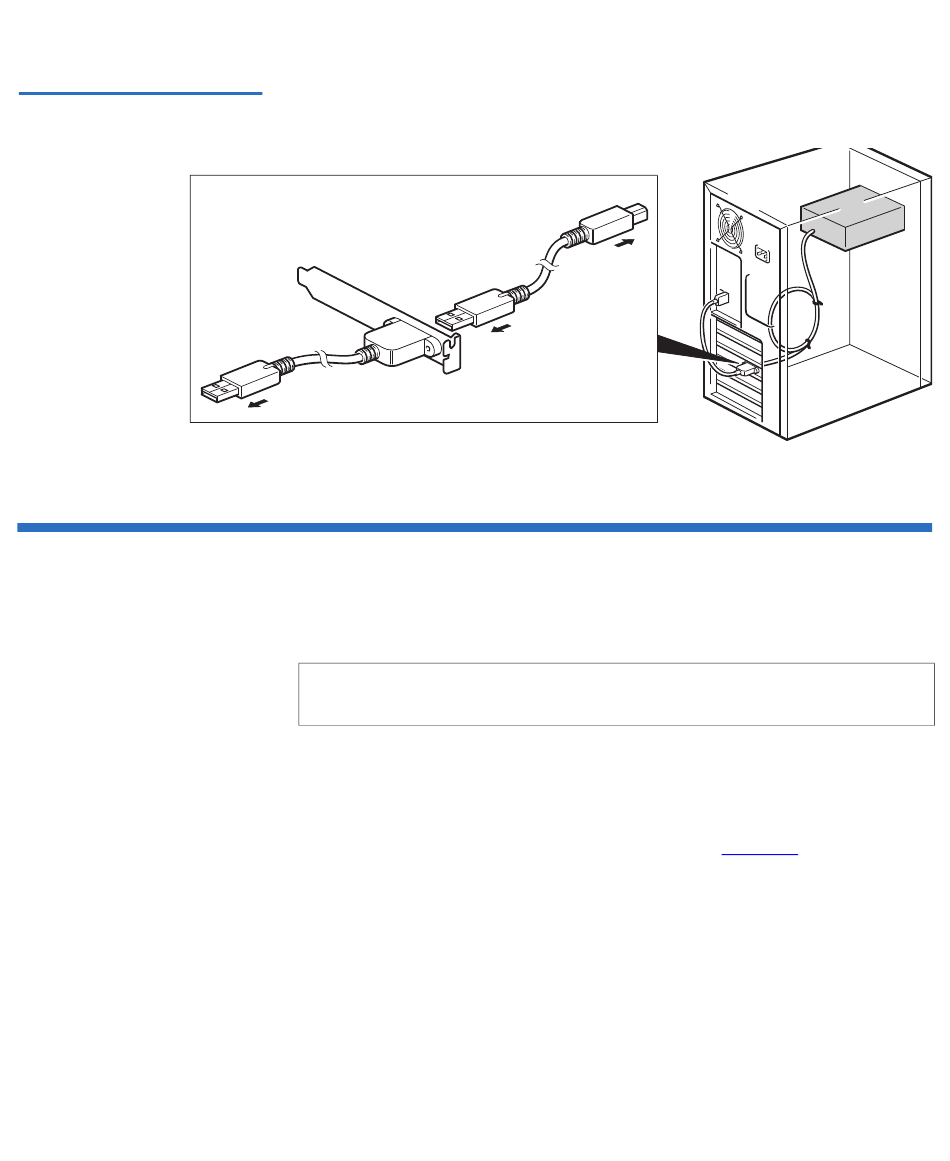

Figure 9 Connexion du câble
USB
Connecteur de type
A sur le port USB
externe du serveur
Connexion des câbles d'alimentation et USB au lecteur de
bande
Guide d'utilisation du lecteur DAT 160 Quantum
Connexion des câbles d'alimentation et USB au lecteur de bande
Connecteur de type
A à l'intérieur de la
patte
Remarque : Le lecteur n'est pas alimenté par le bus USB. Il doit être
connecté au bloc d'alimentation du serveur.
1 Raccordez le câble USB au lecteur de bande (connecteur de type B).
2 Raccordez un câble de réserve entre le bloc d'alimentation interne du
serveur et le connecteur d'alimentation (voir
Chapitre 2 Installation des lecteurs de bande internes
Connecteur de type B
sur le lecteur de bande
figure 10).
18
