1. Dévissez le presse-étoupe.

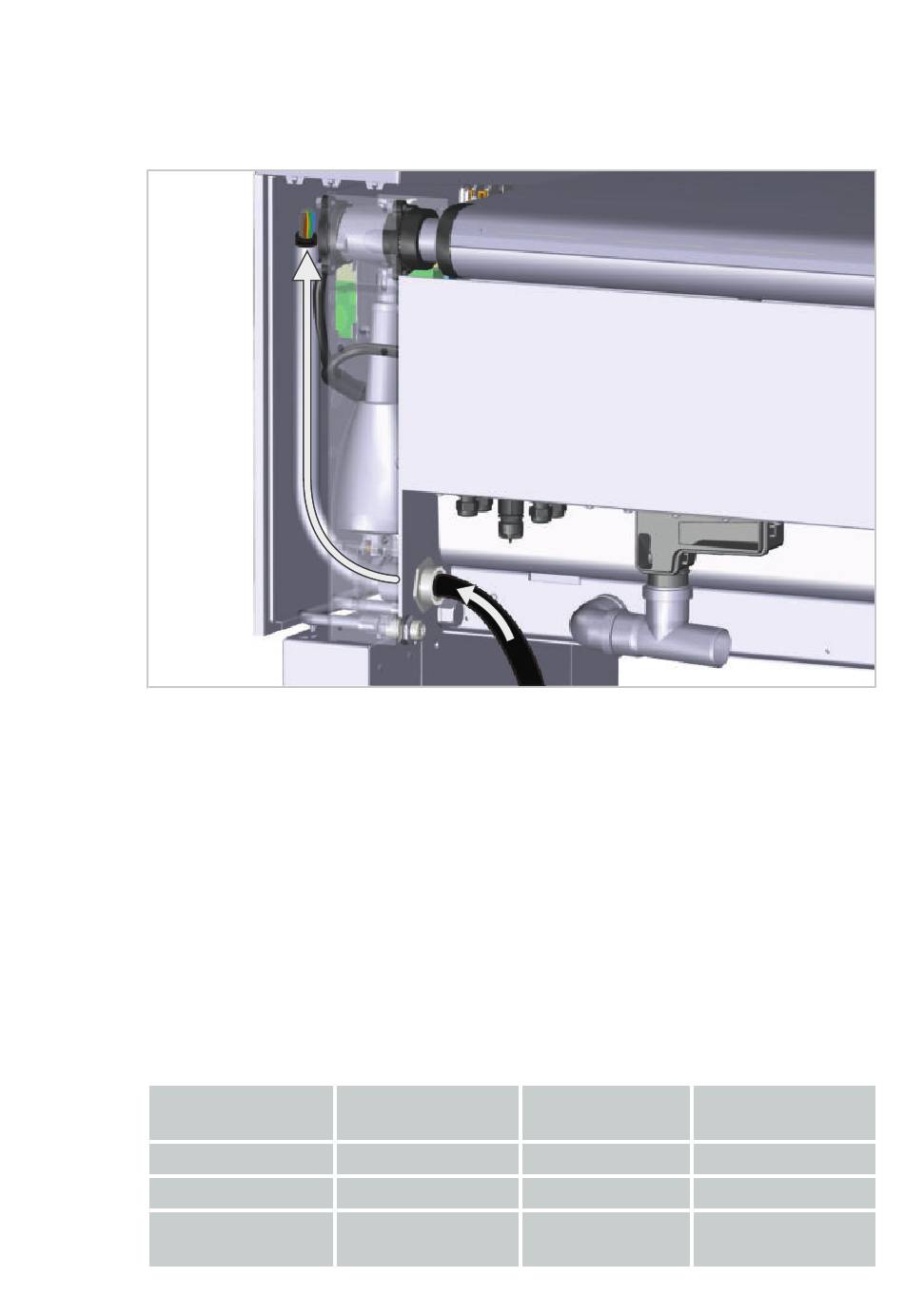

2. Faites passer le câble d'alimentation dans le presse-étoupe jusqu'au point de
raccordement dans le compartiment électrique. Faites attention à ne pas en-
dommager les fils.
3. Serrez le presse-étoupe dans l'ouverture.
4. Ouvrez les bornes de raccordement avec l'outil adéquat et raccordez les fils.
Référez-vous au tableau suivant pour les codes couleurs.
5. Raccordez le conducteur de protection à la borne jaune-verte.
6. Si un conducteur neutre est nécessaire, raccordez le conducteur neutre à la
borne bleue.
7. Branchez les fils gris, marron et noir directement sur le contacteur K1.
8. Vérifiez que les fils sont branchés comme il convient.
9. Vissez le presse-étoupe.
10. Branchez le câble à l'alimentation secteur.
>>
Le branchement secteur est effectué.
Codes couleurs des bornes de raccordement
Puissance électrique Couleur du fil
Phase
Conducteur neutre
Terre (conducteur de
protection)
80.06.227_iVarioProL-iVarioProXL_IM_fr-FR
Gris, marron ou noir
Bleu
Jaune- vert
6 | Raccordement électrique
Borne de raccor-
dement
L1, L2, L3
N
BE
Outil
Tournevis 6 pans
Tournevis plat
Tournevis plat
