NetterVibration NED Série Instructions De Service page 18

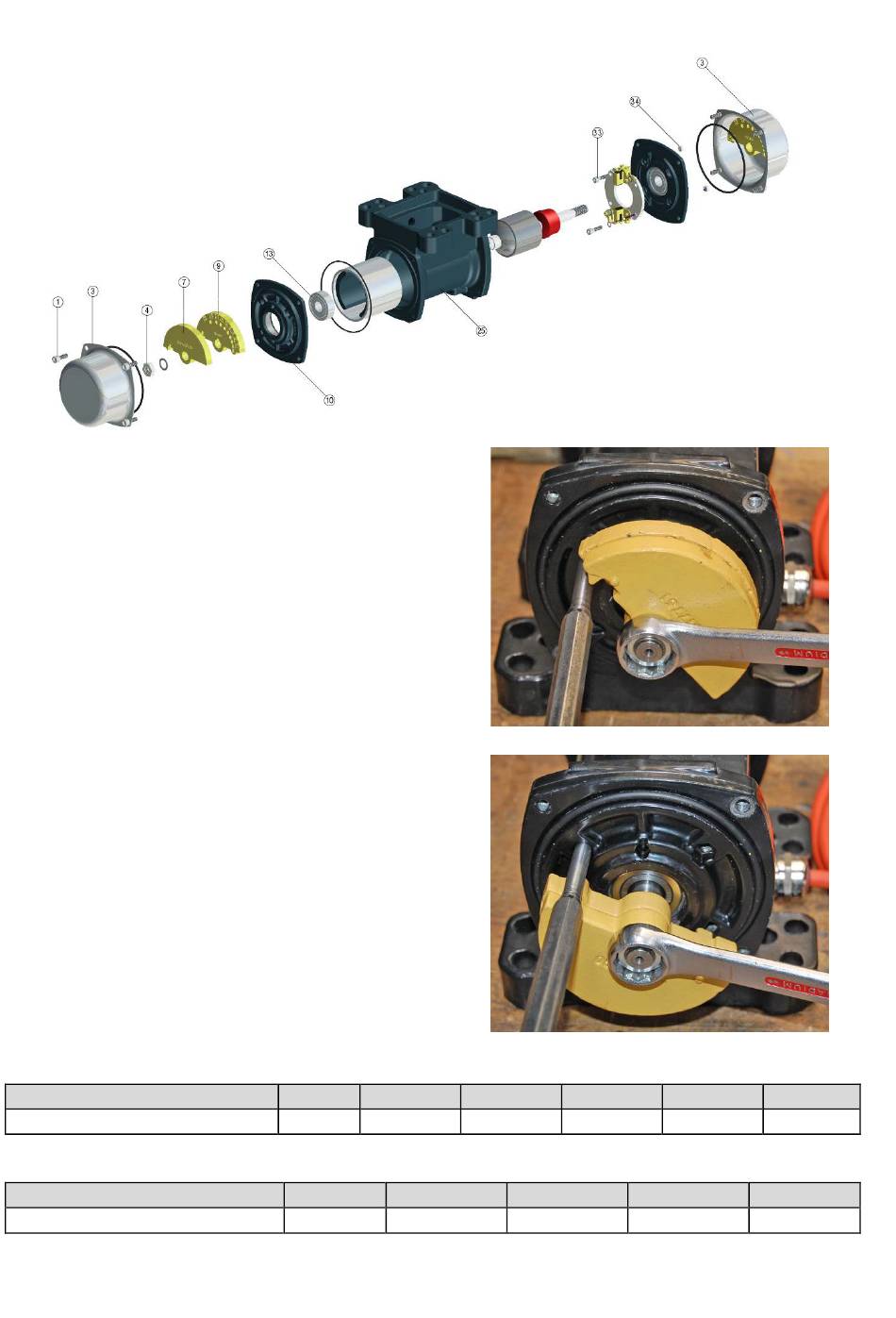

Mode opératoire pour le remplacement des paliers :
1. Mettre le vibrateur hors circuit, empêcher toute
remise en circuit et vérifier l'absence de tension.
2. Desserrer les vis six pans creux (1) et ôter les
couvercles des masselottes (3).
3. Démontage des masselottes :
• Masselottes Type XM (7 ; 9)
• Placer un chasse-goupille dans le perçage
de la bride (10). Attention : ne pas enfoncer le
chasse-goupille dans le corps jusqu'en butée
afin d'éviter d'éventuelles détériorations.
• Desserrer l'écrou de sécurité (4).
• Après desserrage complet de l'écrou de sé-
curité (4), il est possible d'enlever les mas-
selottes.
4. Démontage des paliers (13) :
• Démonter la bride (10).
• Enlever les vis six pans creux (33) de la
bride (10).
5. Remplacer les deux paliers (13).
6. Le remontage intervient dans l'ordre inverse.
7. Serrer les écrous de sécurité (4) et les vis six
pans creux (33, 1) en appliquant le couple in-
diqué.
Couples de serrage recommandés pour les vis
Type de vis
8.8 Couple de serrage [Nm]
Couples de serrage recommandés pour les écrous
Type d'écrous
Couple de serrage [Nm]
M6 M8
10 23
M6 × 1 M13 × 1
10 30
18
Desserrage
Serrage
M10 M12
48 80
M15 × 1 M20 × 1
50
M14 M16
130 190
M25 × 1,5
100 170
