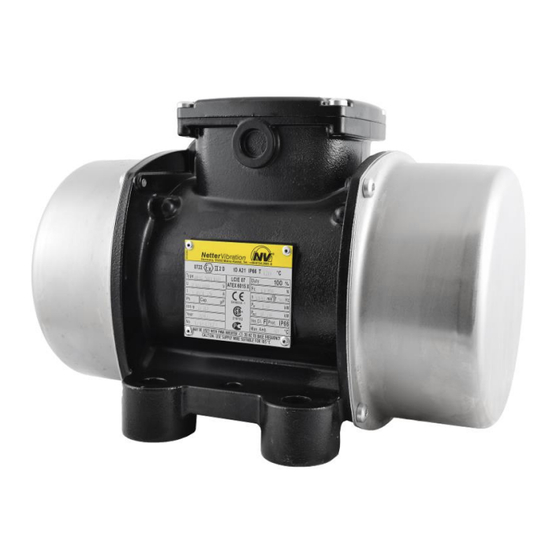

- Page 1 Mars 2021 Instructions de service pour 1929F vibrateurs électriques externes Page 1/35 Netter, séries NEA/NEG/NEG S/NES Ces instructions de service concernent : Série NEA Série NEG Série NEG S Série NES...
-
Page 2: Table Des Matières
Sommaire Remarques générales Sécurité Caractéristiques techniques Conception et mode de fonctionnement Transport et stockage Montage Mise en service et exploitation Entretien et maintenance Élimination des défaillances Pièces de rechange et accessoires Mise au rebut Le contenu de la livraison est consigné dans le bordereau de livraison. Contenu de la Vérifiez que l’emballage n’a pas été... -
Page 3: Remarques Générales
Remarques générales Remarques générales Veuillez lire attentivement les présentes instructions avant de monter les Utilisation et NEA/NEG. Ces instructions constituent le fondement de toutes vos actions conservation en rapport avec l’utilisation des NEA/NEG et peuvent être utilisées à des fins de formation. Ensuite, conservez ces instructions sur le lieu d’utilisation des NEA/NEG. - Page 4 Remarques générales Tous les vibrateurs électriques externes des séries NEA, NEG, NEG S et NES qui sont désignés par le symbole « Ex » sur la plaque signalétique, correspondent à la Directive ATEX 2014/34 UE, groupe d’appareils II. NEA/NEG des tailles de corps 50 et 60 peuvent être utilisés dans les zones explosibles des catégories 3D dans la zone 22.
-
Page 5: Important
Remarques générales Remarques IMPORTANT indique des activités, des méthodes et des remarques qui ne sont pas im- portantes du point de vue de la sécurité, par exemple : informations et conseils utiles. Mise au rebut écocompatible attire l’attention sur la nécessité d’une mise au rebut res- pectueuse de l’environnement. -
Page 6: Sécurité
Sécurité Sécurité Les NEA/NEG sont prévus à générer des vibrations circulaires. Les do- Utilisation maines d’application des NEA/NEG sont les suivants : décolmater, trans- conforme à porter, trier, compacter et séparer des matières en vrac, diminuer les frot- l’usage prévu tements, vider de silos, entraîner les convoyeurs, les tamis et les tables vibrantes. - Page 7 Sécurité Haute tension DANGER Danger de décharge électrique par haute tension Une décharge électrique cause des blessures extrêmement graves ou même la mort. ➢ Respectez la classe de protection admissible et la mise à la terre de protection. Les NEA/NEG ne doivent fonction- ner qu’avec un branchement du conducteur de protec- tion conforme aux consignes.
- Page 8 Sécurité Formation AVERTISSEMENT d’étincelles Formation d’étincelles Si le corps en aluminium subit un choc à grande vitesse des pièces en acier corrodé, la formation d’étincelles et par là une explosion peuvent en résulter. ➢ La position de montage soigneusement sélectionnée doit garantir qu’aucun coup externe ne pourra être porté...
- Page 9 Sécurité Surfaces AVERTISSEMENT brûlantes Surfaces brûlantes Si les conditions d’utilisation admissibles et les instructions de maintenance ne sont pas respectées ou si le vibrateur n’est pas approprié pour l’application, la surface des NEA/NEG peut chauffer fortement. Dans des zones explo- sibles, les NEA/NEG peuvent causer l’inflammation d’une atmosphère explosible du fait des surfaces brûlantes.
- Page 10 Sécurité Chutes de AVERTISSEMENT pièces Chutes de pièces Les NEA/NEG, tout comme les éléments de la construction peuvent se détacher sous l’effet de la vibration. Dans leur chute, ces pièces peuvent causer des blessures graves. ➢ Pour la fixation des NEA/NEG, utilisez uniquement des vis de fixation Netter Vibration recommande et des rondelles d’arrêt appropriées.
-
Page 11: Caractéristiques Techniques
Le niveau sonore est largement déterminé par la surface (tôles, p. ex.) sur laquelle le NEA/NEG est monté. Les tôles non isolées accroissent le niveau sonore. * Des températures plus élevées ne sont admissibles qu’après concertation avec les techniciens en applica- tions de NetterVibration et avec leur accord écrit. - Page 12 Caractéristiques techniques Désignation de type Plaque Vitesse signalétique Tension nominale pour les tailles Ampérage de corps 50 et Phases Numéro de série Année de fabrication / Indice de prot. Classe d’isolation Puissance Fréquence nominale Force centrifuge Durée d’opération Marquage ATEX Désignation de type Plaque Tension nominale...
-
Page 13: Conception Et Mode De Fonctionnement
Conception et mode de fonctionnement Conception et mode de fonctionnement Exemple : NEG 501140 Exemple : NEG 50120 Conception Élément Description Contient et protège les composants du Corps NEA/NEG. Empêchent d’accéder aux masselottes. Capots de masselottes Pour fixer le NEA/NEG sur la surface de mon- Pied du corps tage Pour l’affichage des informations et données... -
Page 14: Transport Et Stockage
Transport et stockage Transport et stockage Veuillez respecter les consignes de sécurité du chapitre Sécurité, à partir de la page 6. Les poids et les dimensions sont désignés dans le prospectus des NEA/NEG. Lors du transport des NEA/NEG, il importe de veiller à ce que les Conditions de NEA/NEG ne soient pas exposé... -
Page 15: Montage
Montage Montage Veuillez respecter les consignes de sécurité du chapitre Sécurité, à partir de la page 6. Les poids et les dimensions sont désignés dans le prospectus des NEA/NEG. Important : Sur NEA/NEG des tailles de corps 101 à 120, la boîte à Fixation des bornes est intégrée dans le pied du corps. - Page 16 Montage Branchement Pour raccorder les NEA/NEG électriquement, les exigences et les condi- électrique tions suivantes doivent être remplies : • Les conditions d’utilisation admissibles consignées au chapitre Carac- téristiques techniques, page 11 doivent être respectées. • Comme protection contre les surcharges, un disjoncteur moteur approprié...
- Page 17 Montage • Tous les câbles électriques doivent être posés avec soin et doivent être protégées des températures élevées, des lubrifiants et des arêtes vives. Ce faisant, il convient de veiller que les câbles ne puissent subir aucune abrasion provoquée par des éléments en vibration. À inter- valles réguliers (en règle générale tous les six mois), il est nécessaire de vérifier que les câbles électriques et les fiches sont en parfait état.
- Page 18 Montage Schémas de branchement Série NEG / Courant triphasé Tension basse Tension élevée 1: Borne de terre pour conducteur de pro- 1: Borne de terre pour conducteur de pro- tection tection 2: Branchement thermistor (selon le type 2: Branchement thermistor (selon le type de NEG) de NEG) Raccordez les NEA conformément aux indications de la plaque signalé-...
-
Page 19: Mise En Service Et Exploitation
Mise en service et exploitation Mise en service et exploitation Veuillez respecter les consignes de sécurité du chapitre Sécurité, à partir de la page 6. Les conditions d’utilisation admissibles sont consignées au chapitre Ca- Conditions ractéristiques techniques, page 11. d’utilisation admissibles •... - Page 20 Mise en service et exploitation Actions Avant toute mise en service, veuillez effectuer les actions suivantes : Vérifiez que les NEA/NEG ont été correctement montés et qu’ils se trouvent en parfait état. Vérifiez que les NEA/NEG ont été correctement branchés électrique- ment et ont été...
- Page 21 Mise en service et exploitation Mode opératoire : Mettez le NEA/NEG hors circuit avec un interrupteur principal, empê- chez toute remise en circuit et vérifiez l’absence de tension. Enlevez les deux capots de masselottes. Desserrez les écrous ou les vis de sécurité. Donnez aux masselottes le réglage souhaité...
- Page 22 Mise en service et exploitation Type : Masselottes Type : Masselottes Type Nombre Type Nombre 50 Hz 60 Hz 50 Hz 60 Hz 2530 162110 2570 162550 25210 163030 25420 163820 25540 164700 25700 165190 25930 166270 251410 166670 251800 167890 252060 168500...
- Page 23 Mise en service et exploitation Disques de Avec les disques de masselottes (lamelles) de type XL, la force centrifuge est réglable progressivement d’après le tableau ci-dessous : masselottes Type XL 1 : Nombre de disques de masselottes de chaque côté 2 : Nombre standard de lamelles par vibrateur 3 : Force centrifuge en % Il existe deux possibilités de réglage des masselottes :...
- Page 24 Mise en service et exploitation Disques de Il est possible de régler progressivement la force centrifuge avec les masselottes disques de masselottes (lamelles) de type XLs. Le réglage des masse- lottes intervient par l’intermédiaire du disque gradué ou de la feuille jointe Type XLs à...
- Page 25 Mise en service et exploitation Exemple : Le NEG 50120 / 50 Hz est doté de 6 disques de masselottes (3 de chaque côté : 2 disques fixes, 1 disque réglable). Pour obtenir une force centrifuge de 88 %, il faut tourner les disques ré- glables dans le sens inverse des aiguilles d’une montre jusqu’au 4 ème d’encliquetage.
-
Page 26: Entretien Et Maintenance
Entretien et maintenance Entretien et maintenance Veuillez respecter les consignes de sécurité du chapitre Sécurité, à partir de la page 6. Les indications relatives aux couples de serrage pour vis et écrous sont Caractéris- consignées au chapitre Caractéristiques techniques, à partir de la page tiques techniques L’entretien et la maintenance ne peuvent être traitées que par un person-... - Page 27 Entretien et maintenance Intervalle Activité Toutes les 5 000 NEA/NEG à partir de la taille de corps 130 ayant une vi- heures de service tesse < 3000 min Remplacez intégralement la graisse des paliers avec la graisse KLUEBER Staburags NBU 8. Une fois par mois Vérifiez et, si nécessaire, resserez les vissages.
- Page 28 Entretien et maintenance Graissage/ Type de graissage ou quantité de graisse et durée de vie des paliers pour durée de vie les types de NEG : des paliers Type : Graissage/ Durée de vie Durée de vie Type : Graissage/ Durée de vie Durée de vie NEG ...
- Page 29 Entretien et maintenance Typ: Graissage/ Durée de vie Durée de vie Typ: Graissage/ Durée de vie Durée de vie NEG ... quantité de [h] 50 Hz [h] 60 Hz NEG ... quantité de [h] 50 Hz [h] 60 Hz graisse [g] graisse [g] 12100 >...
- Page 30 Entretien et maintenance Mettez le NEA/NEG hors circuit, empêchez toute remise en circuit et vérifiez l’absence de tension. Desserrez les vis (24) et ôtez les capots de masselottes (23). Démontage des masselottes type XS : Après avoir ôté la bague de sécurité (20) et desserré...
-
Page 31: Élimination Des Défaillances
Élimination des défaillances Élimination des défaillances Veuillez respecter les consignes de sécurité du chapitre Sécurité, à partir de la page 6. Les défaillances ne peuvent être traitées que par un personnel technique Connais- autorisé, qualifié et formé régulièrement. Tous travaux sur les parties élec- sances triques ne peuvent être réalisée que par un technicien spécialisé... - Page 32 Élimination des défaillances Défaillance Causes possibles Remède Échauffement impor- Branchement erroné / surcharge Respecter le plan de branchement. tant du vibrateur Vérifiez la tension de réseau et la Tension de réseau trop basse section du câble, si nécessaire, ajus- tez la tension ou remplacez le câble. Trop de graisse dans le palier Remplissez de la quantité...
-
Page 33: Pièces De Rechange Et Accessoires
Pièces de rechange et accessoires 10 Pièces de rechange et accessoires Quand vous commandez des pièces de rechange, veuillez fournir les indi- Commande de cations suivantes : pièces de re- change Désignation de type selon plaque signalétique Numéro de série selon plaque signalétique Description et numéro de position de la pièce de rechange Quantité... - Page 34 Pièces de rechange et accessoires Accessoires Les accessoires suivants peuvent être livrés pour les NEA/NEG : en option Accessoire Description Disques de compensation Compensation des masselottes enlevées Masselottes CC En fonction du sens de rotation, il est possible de travail- ler avec deux couples de travail différents.
-
Page 35: Mise Au Rebut
Mise au rebut 11 Mise au rebut Prix Selon le matériau, toutes les pièces des NEA/NEG doivent être mises au rebut en bonne et due forme. Les prix en vigueur pour la mise au rebut des NEA/NEG vous seront communi- qués sur demande.
