Entretien et maintenance
1.
2.
3.
4.
5.
6.
7.
30
Mettez le NEA/NEG hors circuit, empêchez toute remise en circuit et
vérifiez l'absence de tension.
Desserrez les vis (24) et ôtez les capots de masselottes (23).
Démontage des masselottes type XS :
Après avoir ôté la bague de sécurité (20) et
desserré les vis de blocage (16) il est pos-
sible d'enlever les masselottes.
Démontage des masselottes type XL et
XLs :

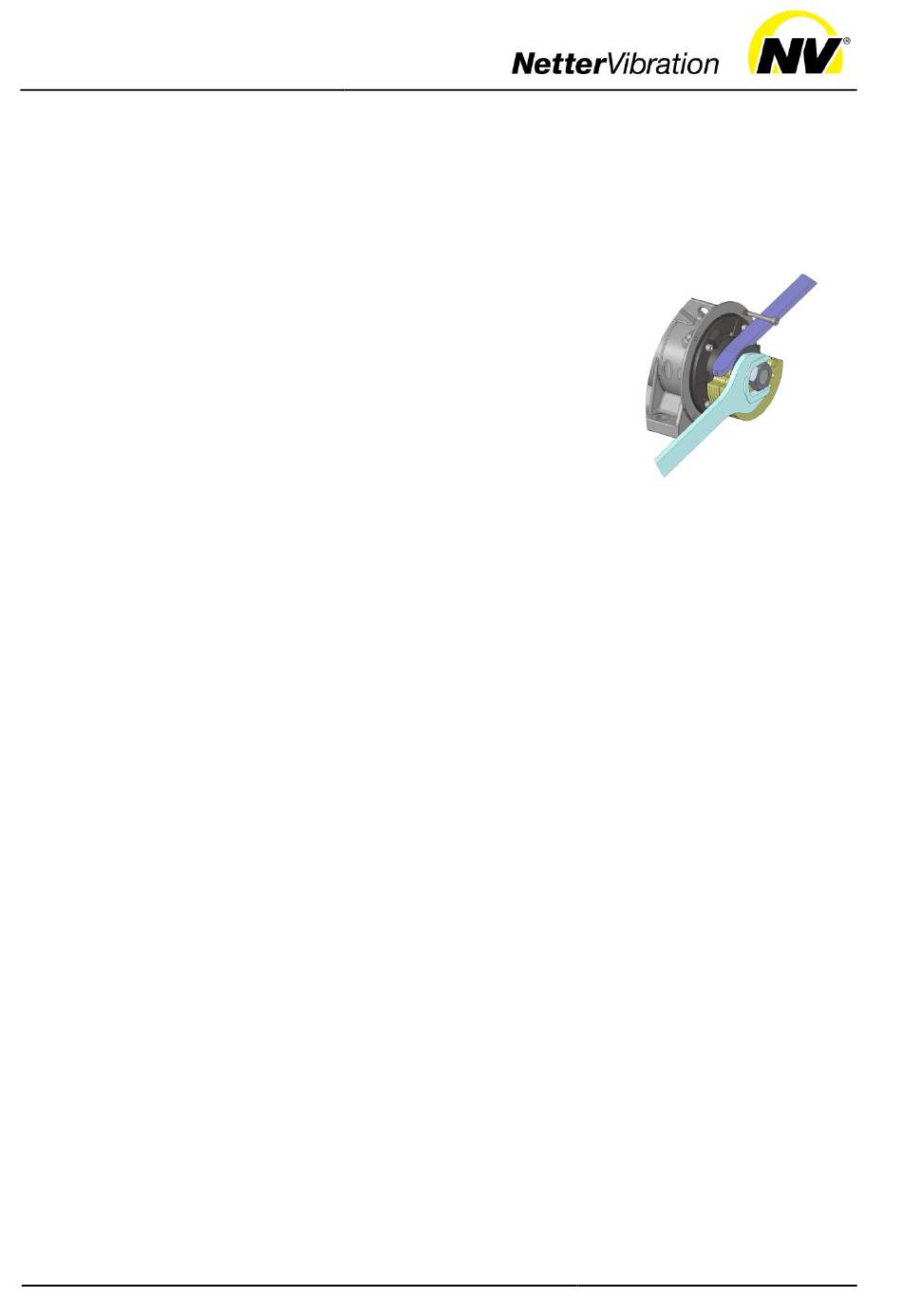

Vissez une grande vis au filetage approprié
dans un des perçages destinés aux vis (24)
du capot de masselottes. Placez un dé-
monte-pneu entre cette grande vis et les
disques de masselottes. Après avoir des-
serré l'écrou de sécurité (21), il est possible
d'enlever les masselottes.
Démontage des paliers (10) :
Jusqu'à la taille de corps 120 : Enlevez la bague de sécurité (40).
À partir de la taille de corps 130 : Desserrez les vis (4) et démontez la
bride (3). Enlevez la bague de sécurité (40) de la bride (3).
Remplacez les deux paliers (10) ou débarrassez-les de la vieille
graisse (par exemple avec de l'éther de pétrole) et appliquez unifor-
mément la quantité prescrite (cf. tableau) de graisse neuve (cf. plan
de maintenance).
Le remontage intervient dans l'ordre inverse.
Serrez l'écrou de sécurité (21) et les vis (4, 16) en appliquant le
couple indiqué.
