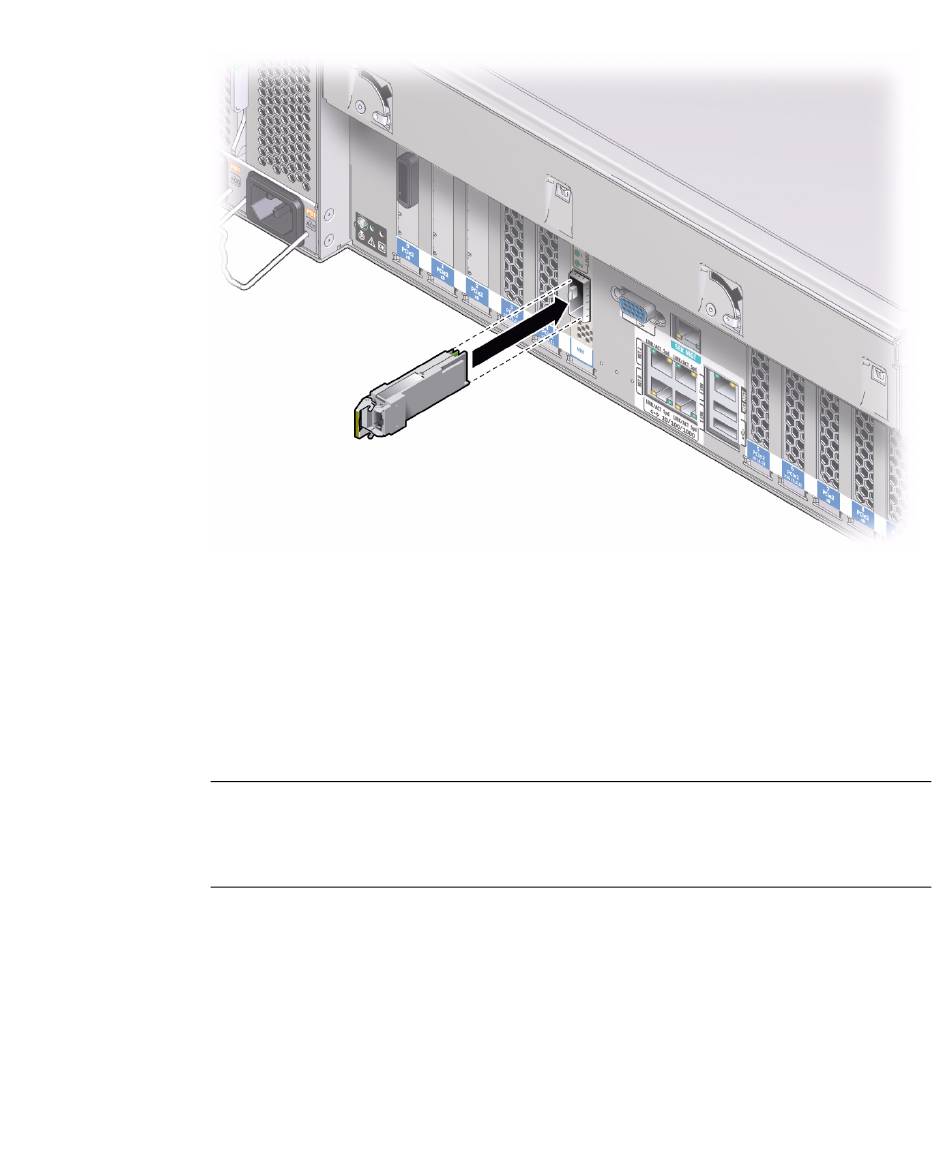

Figure illustrant la procédure d'insertion d'un module transcepteur QSFP dans l'emplacement de carte.
5. En tenant le module transcepteur par ses bords, faites-le glisser délicatement
dans l'emplacement QSFP.
6. Exercez une pression uniforme sur le haut et le bas du module transcepteur et
enfoncez ce dernier jusqu'à ce qu'il soit bien en place.
7. Verrouillez la poignée en position fermée en appuyant dessus afin de bloquer le
module transcepteur.
Remarque – Si vous ouvrez la poignée de verrouillage lorsque le module
transcepteur est en cours d'installation, retirez entièrement le module et
réinstallez-le. La poignée actionne un verrou interne. L'ouverture de la poignée peut
déconnecter le module transcepteur, même si celui-ci semble connecté.
Connexion des câbles
