Description
1
Alimentation +5 V
2
Données –
3
Données +
4
Terre
Tableau qui identifie les broches sur un port USB.
Informations connexes
« Emplacements des connecteurs du panneau arrière », page 43
n
Port SER MGT
Le port RJ-45 SER MGT, situé sur le panneau arrière, fournit une connexion par
défaut à la console système.

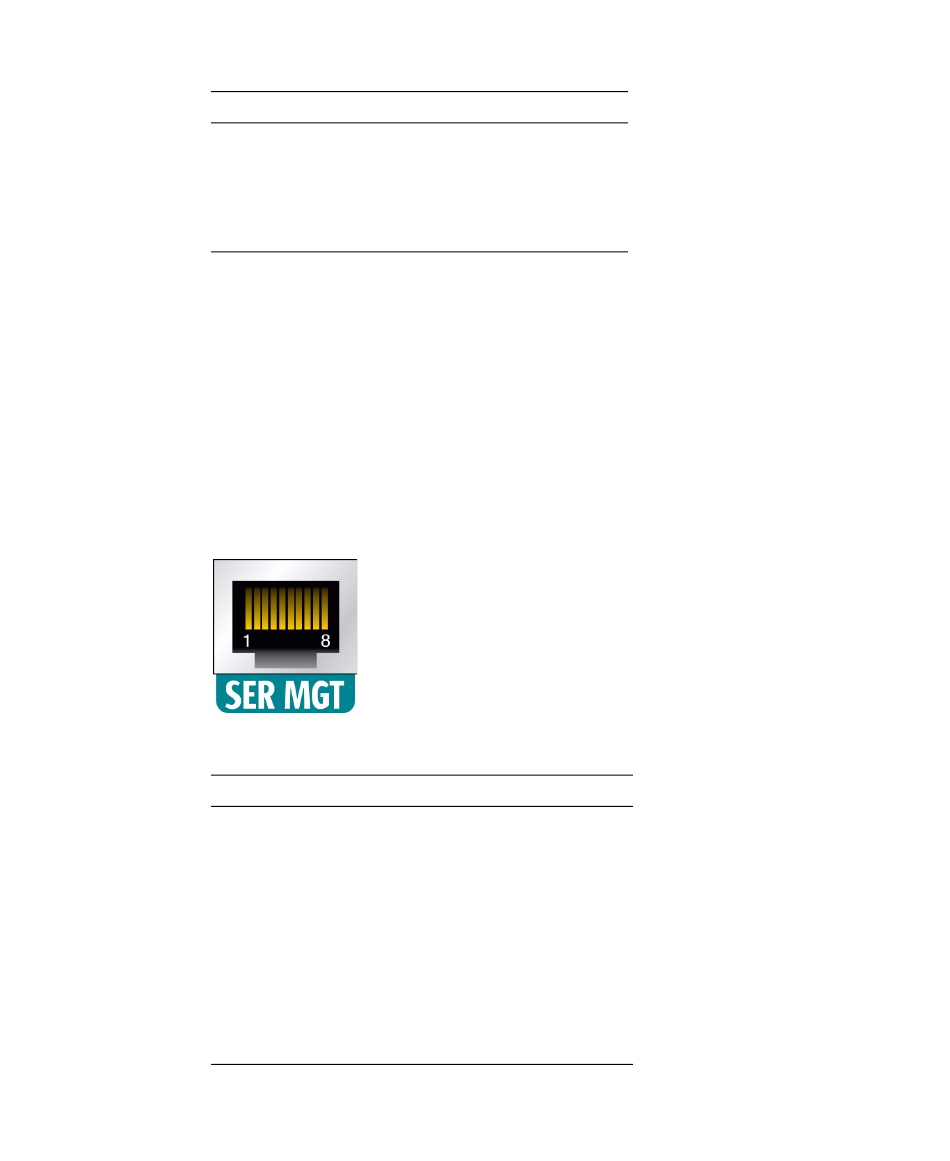

Figure illustrant la numérotation des broches du port SER MGT.
N°
Description
1
Prêt à émettre
2
Détection de porteuse de données
3
Transmission de données
4
Terre
5
Terre
6
Réception de données
7
Terminal de données prêt
8
Prêt à envoyer
Tableau qui identifie les broches sur un port SER MGT.
Connexion des câbles
45
