Entretien
Désolidariser la tête de commande en composants
•
Effectuez les opérations suivantes :
1.
Fig.35
2.
3.
®
10.4.8
Montage des plaques de commande
52

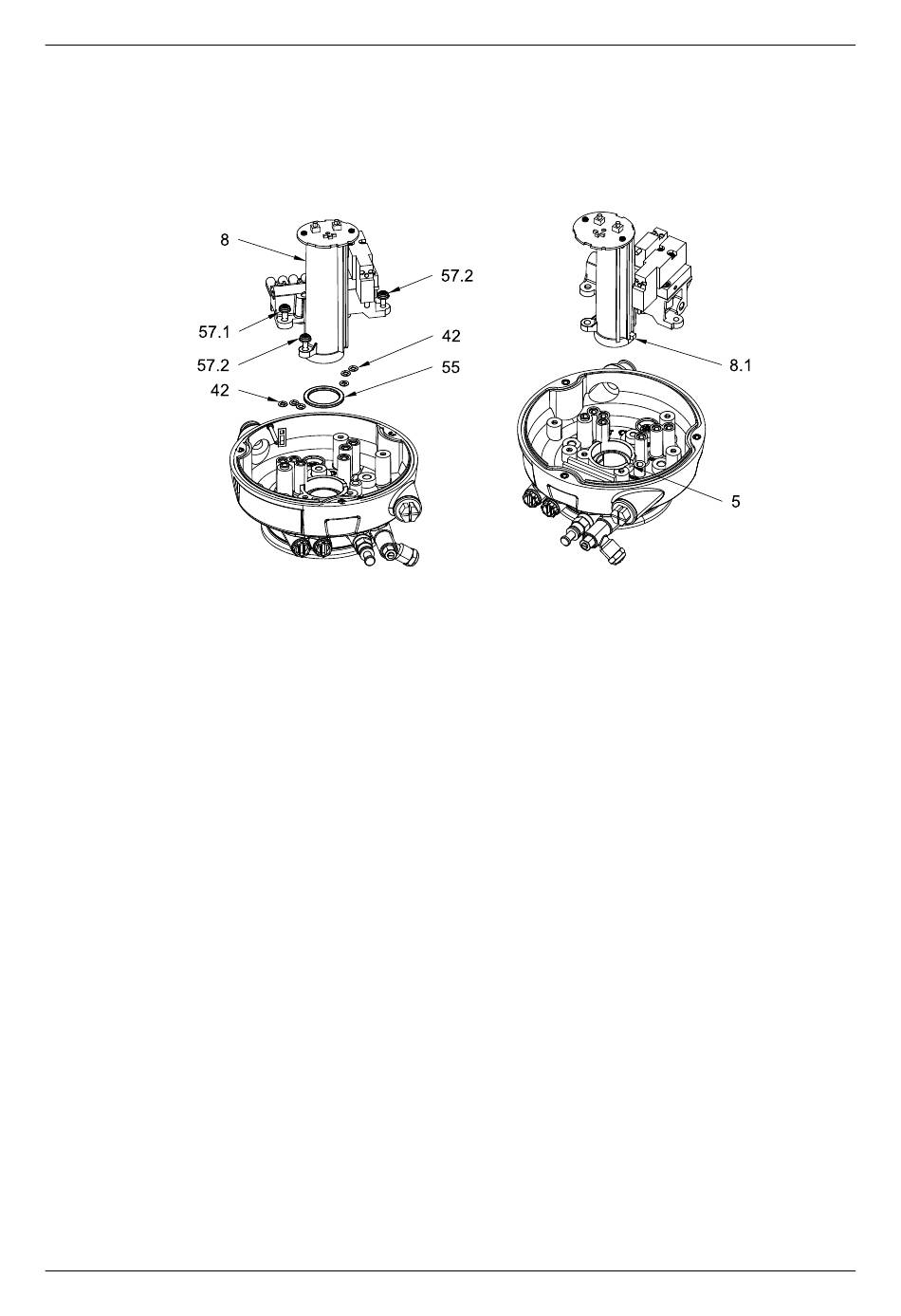

Il faut monter le bloc pneumatique ci-après sur les vannes ASEPTOMAG :
–
Bloc pneumatique T.VIS-15/NOT 3PV/ASG n° de mat. 221-646.93
Serrer la vis (57.1) : Couple de serrage : 1,5 Nm (1.0 lbft).
Serrer la vis (57.2) : Couple de serrage : 1,5 Nm (1.0 lbft).
Se référer aux pages précédentes pour les autres pièces à installer (capteur,
platine, vannes pilote et plaque de commande).
Terminé
430BAL010747FR_3
27.07.2020
