4.
5.
6.
®
6.6.2
Montage sur une vanne à disque T-smart 8000
Condition :
•
Effectuez les opérations suivantes :
1.

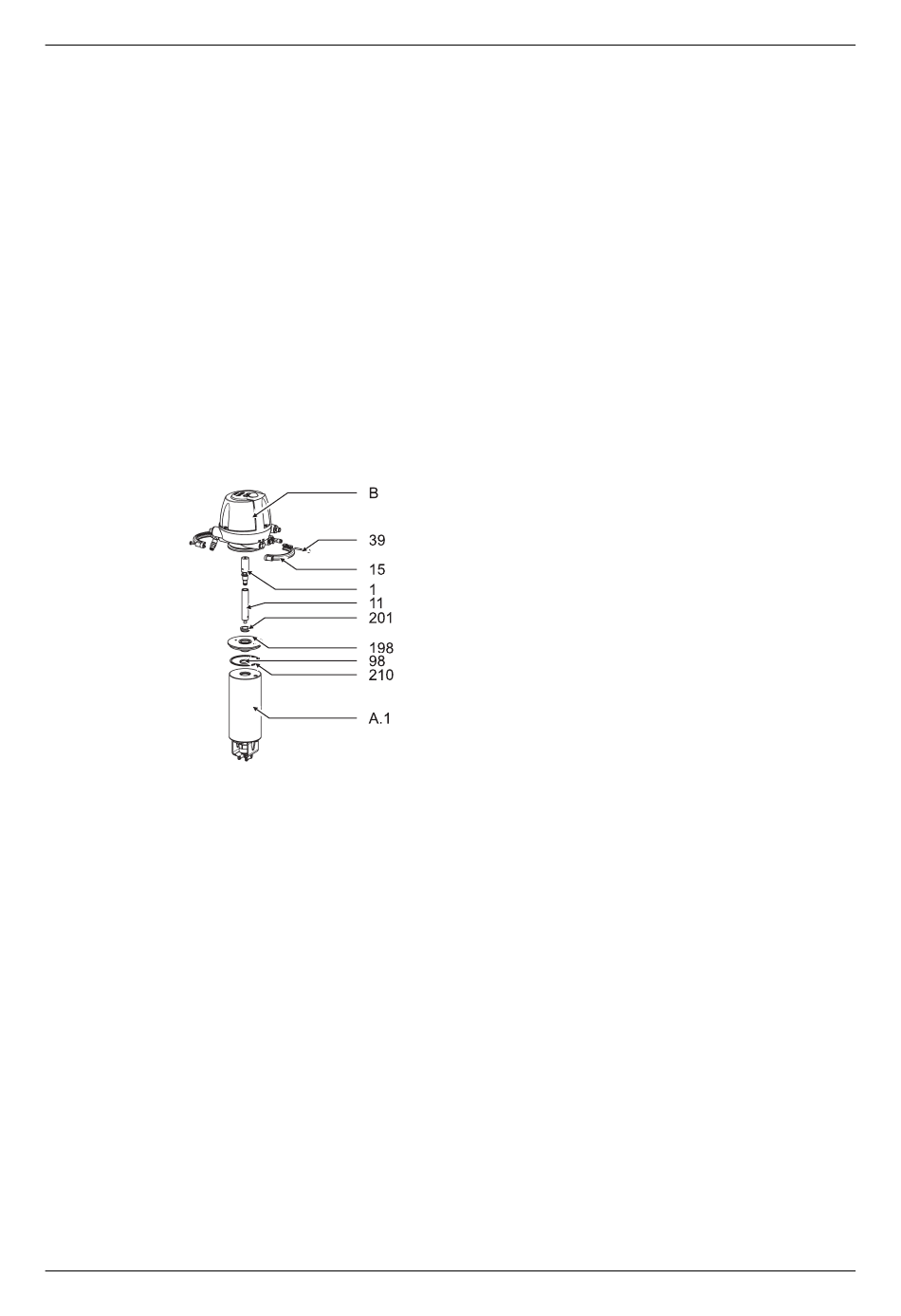

Fig.18
2.
3.
4.
5.
6.
7.
8.
®
6.6.3
Montage sur une vanne à disque T-smart 7 et une vanne papillon à chambre de fuite
T-smart 9
430BAL010747FR_3
27.07.2020
Placer les raccordements pneumatiques et électriques selon la configuration
du bloc de vanne.
Fermer le raccord d'air Y1 avec un bouchon obturateur, car la tête de
commande T.VIS P-15 est équipée d'une circulation de l'air de réglage
intérieur.
Effectuer la mise en service, voir Chapitre 6, Page 25 et Chapitre 7,
Page 39.
Terminé.
Ne pas plier les flexibles pneumatiques lors du montage.
Monter le palier (201) dans la vis de fermeture (198).
Monter le joint torique (210, 98).
Visser la vis de fermeture (198) avec une clé à ergots dans l'actionneur (A.1).
Visser ensemble les tiges de manœuvre (1) et (11), couple de serrage 2 Nm.
Placer la tête de commande (B) sur l'actionneur à l'aide de la tige de
manœuvre (1).
Fixer les demi-anneaux (15) et les vis (39) avec un couple de serrage de 1
Nm (0,7 lbft).
Placer les raccordements pneumatiques et électriques selon la configuration
du bloc de vanne.
Effectuer la mise en service, voir Chapitre 6, Page 25 et Chapitre 7,
Page 39.
Terminé.
Montage de la tête de commande sur diverses vannes
Montage et installation
33
